垂直腔表面雷射器

時間:2022-02-20 17:57來源:未知作者: infotek點擊:次列印

諧振腔的共振頻率和品質因數，除受腔長度影響外，還可能取決於腔表面的褶皺程度。本例在光子晶體諧振腔的表面，設計了波浪形的雷射工作物質，組成垂直腔雷射器。它可以在單模狀態下穩定工作，並具有平坦的波前。

參考文獻：Appl.Physics.B 91, 475-478(2008)

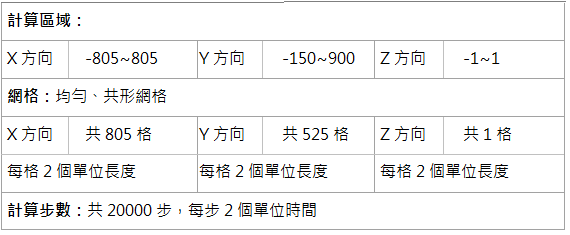

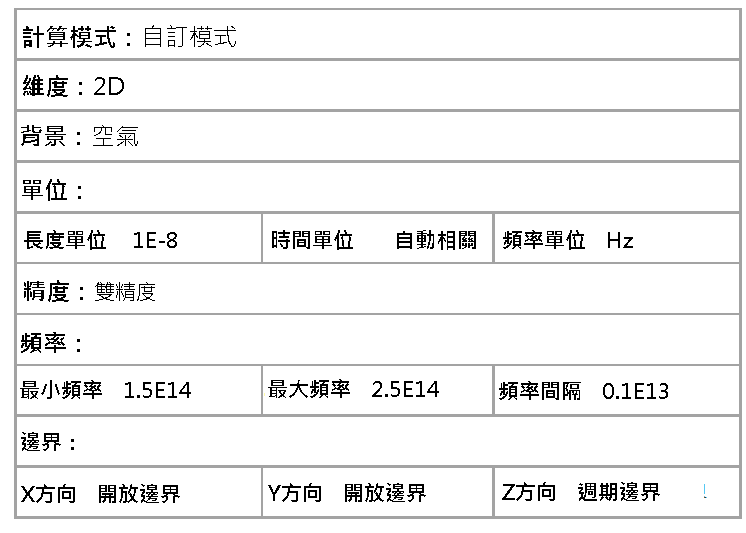

1. 計算模式及參數

2. 模型說明

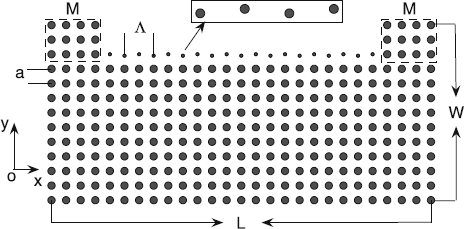

採用週期陣列，創建光子晶體。將部分元胞刪除，形成表面腔。

採用週期陣列，創建增益介質陣列，形成波浪狀的腔表面。

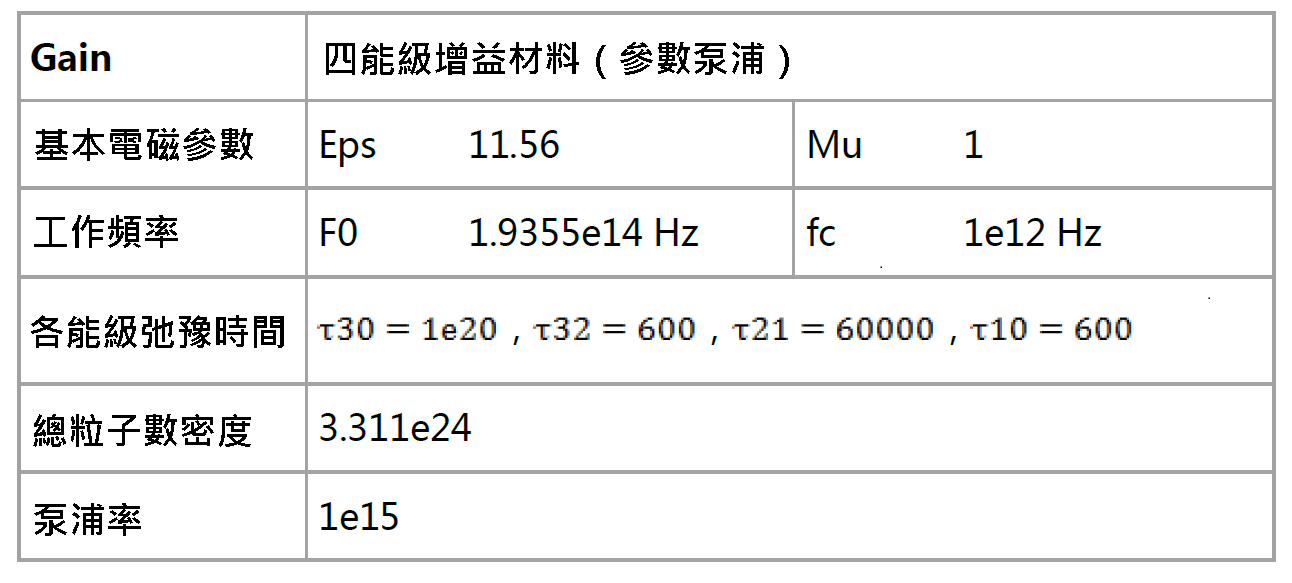

增益材料參數見下表：

3.激勵源說明

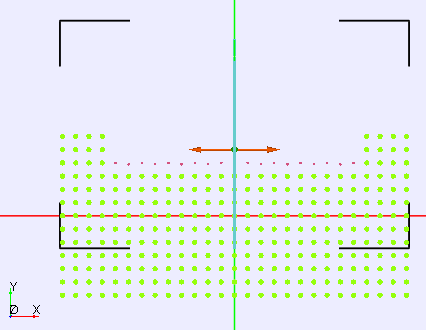

在腔表面採用擴展激勵源（高斯窗）進行激勵，同時設置擴展係數 1/Wa=0.01。

激勵源的位置和形狀不同時，雷射器達到穩定單模工作狀態的過程也是不同的。為了儘快觀察到穩定工作狀態，將激勵源放置於腔表面中心位置處，並設置兩個激勵源，分別向腔體兩端出射電磁波。

採用TE 偏振，即設置偏振角為 90 度。

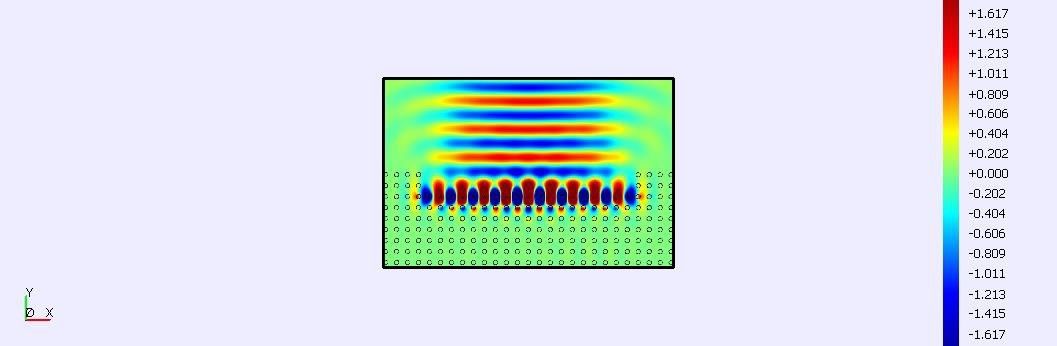

5.計算結果
