時間:2022-03-01 10:25來源:未知作者: infotek點擊:次列印

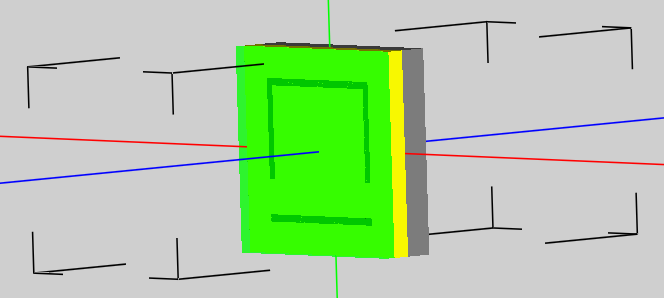

圖 1-1 模型示意圖

本案例使用“自動計算透反率模式”研究石墨烯和特異介質的相互作用，分析透反率在有無石墨烯存在情況下的變化。光源處於近紅外波段。

模型為週期結構，圖中只顯示了該結構的一個單元，其中綠色介質為石墨烯（採用無色散介質建模），黃色介質為金，灰色介質為 Si3N4，金介質層中有空氣狹縫。光源從石墨烯的一側入射，並設為開放邊界，其餘向設置為週期邊界。

“自動計算透反率模式”集成了頻率、光源、記錄、邊界等參數設置，只需要建立模擬物體模型後設置網格區域即可。

選擇觀測介面 XY 面，場分量可以選擇 Ex 或 Ey，點擊即可查看即時場。點擊按鈕可以自動調整色彩範圍，觀察到下面的即時場：

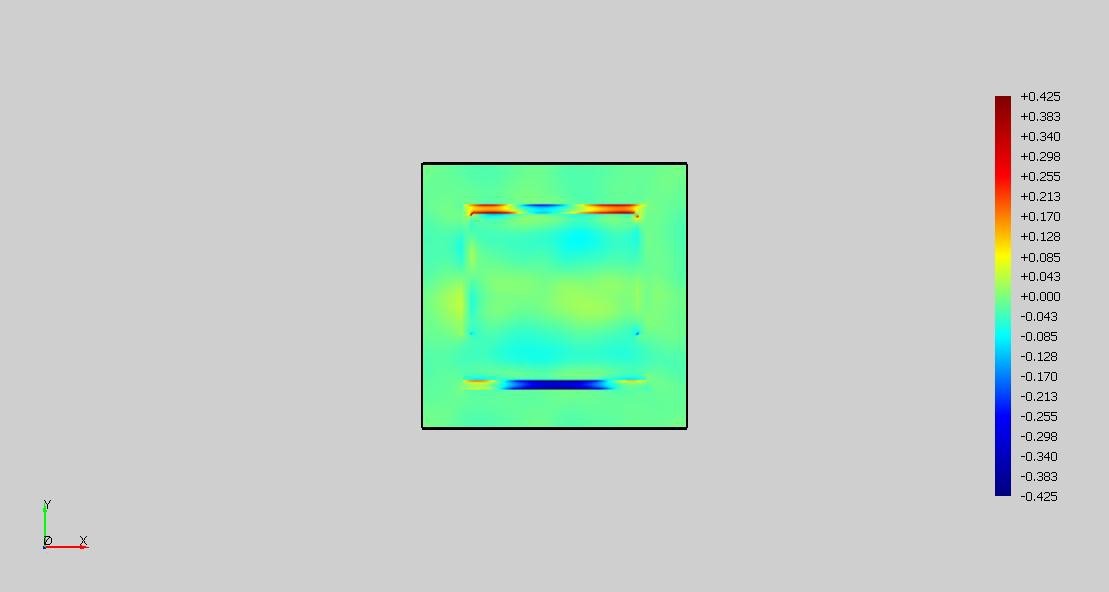

即時場：XY 面，Ey 分量

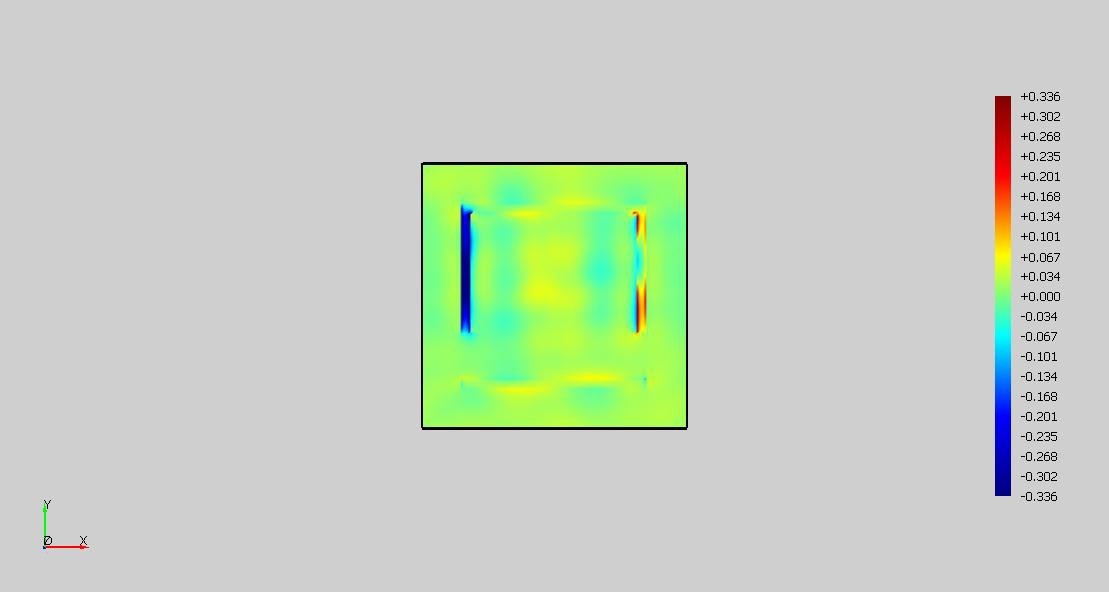

即時場：XY 面，Ex 分量

計算完成後，在“工作空間”下自動載入“Graphene.ewd ”結果檔，該檔儲存在“檔目錄\Graphene.ewp.data”目錄下。

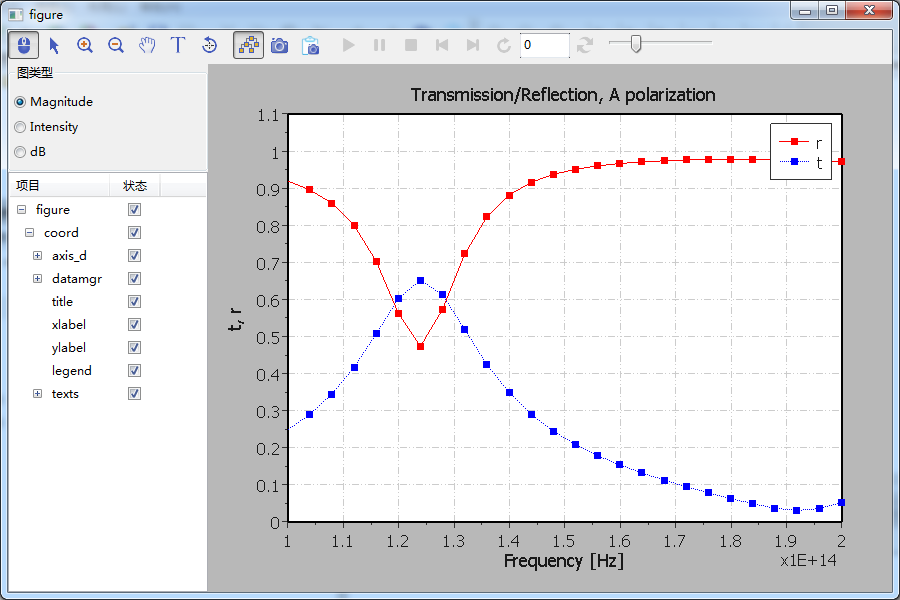

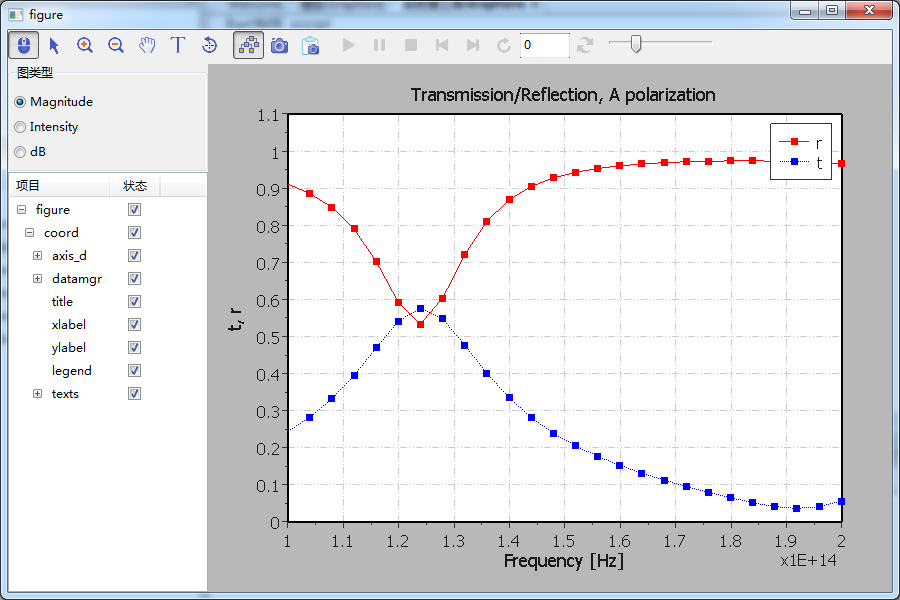

上圖為有石墨烯結構的透反率，下圖為無石墨烯結構的透反率
