VirtualLab Fusion應用：LP光纖模式計算器
時間:2025-02-21 14:19來源:未知作者: infotek點擊:次列印
摘要






       光纖模式計算器可用於計算在柱對稱光纖中傳播的線偏振(LP)模式，無論是單芯階躍折射率還是無限抛物線剖面的梯度折射率。描述這些模式的多項式分別為對應於階躍折射率光纖的貝塞爾多項式，以及對應於梯度折射率光纖的拉蓋爾多項式。這個案例展示了如何使用計算器和配置模式場的採樣參數。

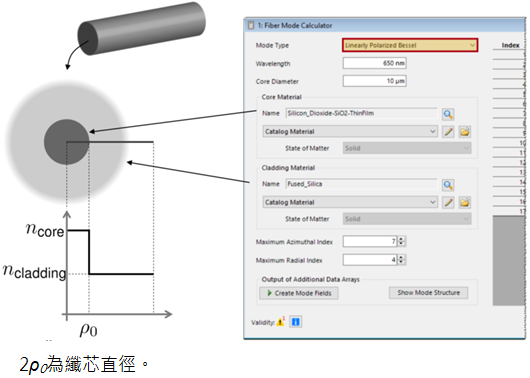

配置光纖結構：階躍折射率光纖







       光纖模式計算器允許定義線偏振貝塞爾模式和線性偏振Laguerre模式。

       在階躍折射率光纖中，傳輸模式為貝塞爾型。對於這種配置，需要定義纖芯和包層的材料，並且必須指定傳播模式的數量(所有其他模式都被截斷)。

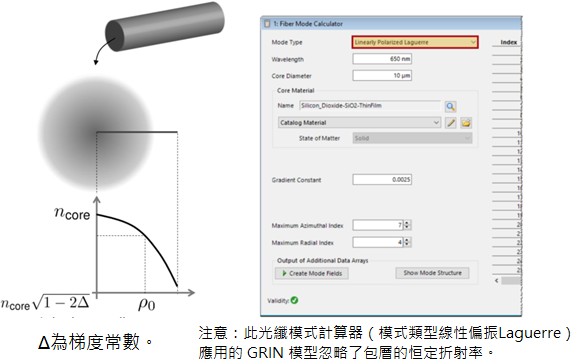

配置光纖結構：漸變折射率（GRIN）光纖





       光纖模式計算器允許定義線偏振貝塞爾模式和線偏振拉蓋爾模式。對於GRIN光纖，定義了梯度常數。然後通過下式計算折射率



       與前一種情況一樣，需要定義所需傳播模式的數量。

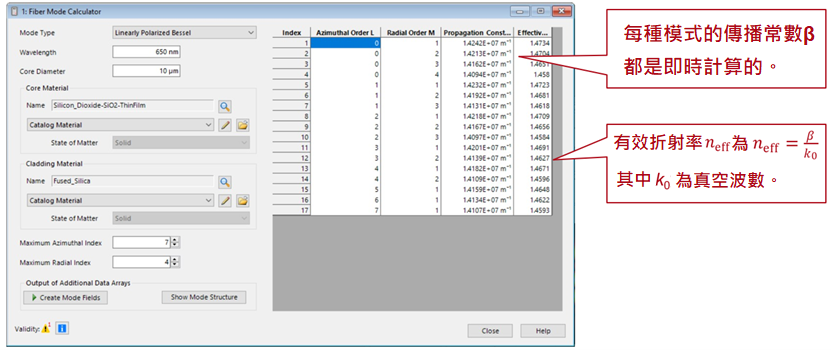

傳播常數的計算

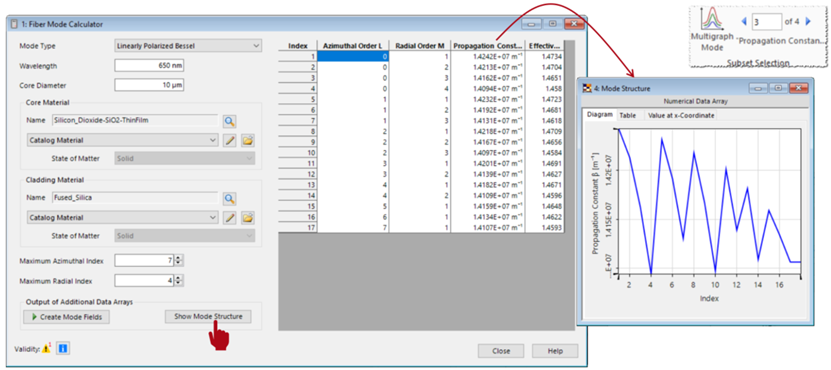

繪製級次索引，傳播常數和neff

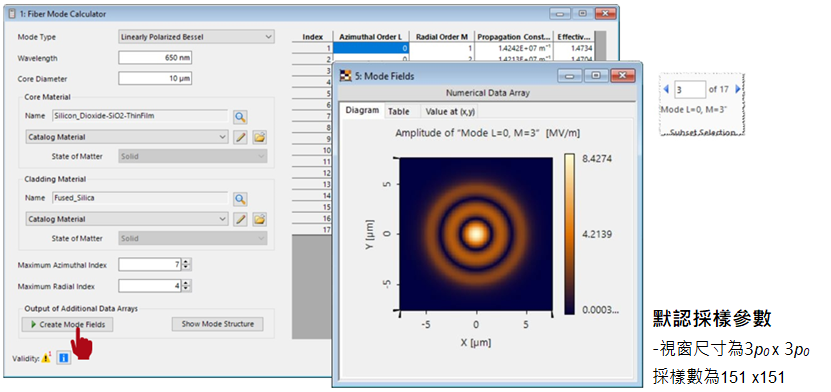

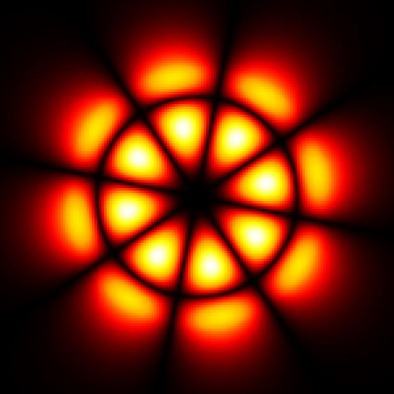

傳播模式的計算與顯示
