OCAD應用：反射稜鏡的初始結構設計 |
| 時間:2022-11-02 17:42來源:未知作者: infotek點擊:次列印 |
構成光學系統最基礎的結構單元都離不開單透鏡、膠合透鏡以及各種形式反射稜鏡的組合。所有的光學系統進行初始設計階段都必然要從該類結構單元設計為起點。其中透鏡單元中最基礎的則是單透鏡、雙膠合透鏡以及由單透鏡和雙膠合透鏡組成的單透鏡—雙膠合透鏡或雙膠合透鏡—單透鏡組合等幾種常見的結構形式。在選擇“系統結構單元初始設計”的功能表後出現的小表單內有一個書簽式選項選擇上述五種透鏡的設計選項，如圖1所示。

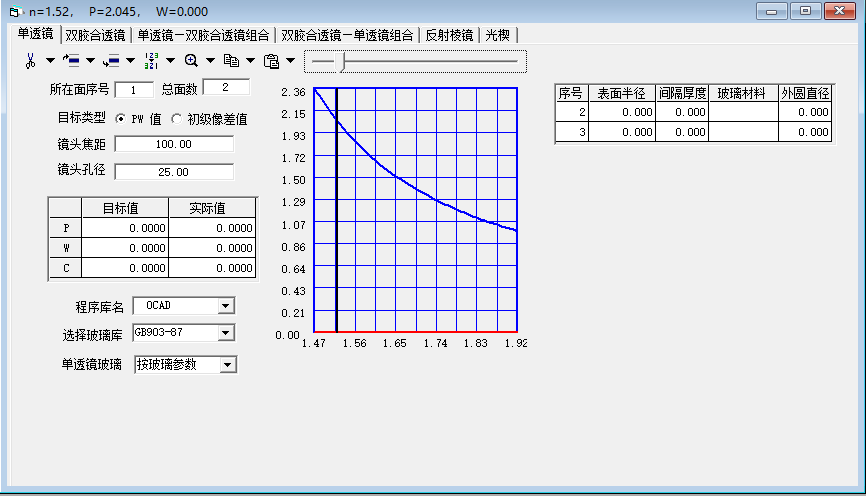

圖1 透鏡初始設計表單
在圖1中表單內中部會自動產生一個以折射率從1.47～1.92連續的玻璃材料的對應P值分佈曲線圖，具體資料可以提供點擊工具條內“圖文”查看，大致瞭解單透鏡的P值與折射率n之間的對應關係。
反射稜鏡也是組成光學系統的一個常用元素。在透鏡單元設計中選擇“反射稜鏡”，由於有些瞭解的參數與玻璃材料有關，必須先選擇玻璃材料，接著介面內出現一個反射稜鏡框供選擇稜鏡代號。選擇稜鏡代號後會自動計算出稜鏡光軸展開長度（中心厚度）在參數表內顯示。稜鏡設計完畢。

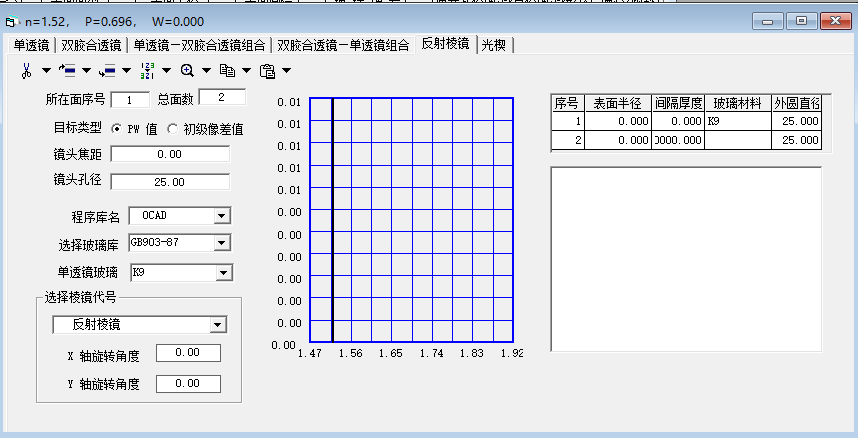

圖2 反射稜鏡設計表單

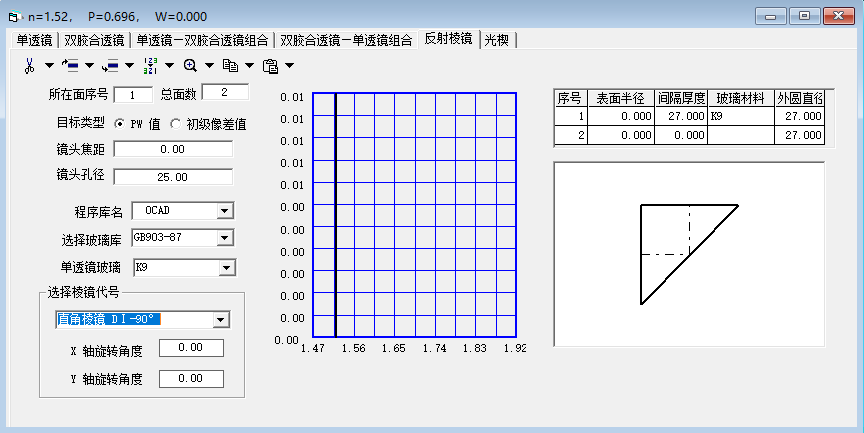

圖3 反射稜鏡的初始結構設計
反射稜鏡也是個結構比較簡單的光學元素，只要反射稜鏡的標準代號以及其通光孔徑確定，該反射稜鏡就有了明確的結構尺寸，不需更多處理。同樣，只有在表單資料表格中使用“選擇”欄確定，程式會自動完成系統結構的設計工作，完成後自動“保存”。最後結果如圖5所示。

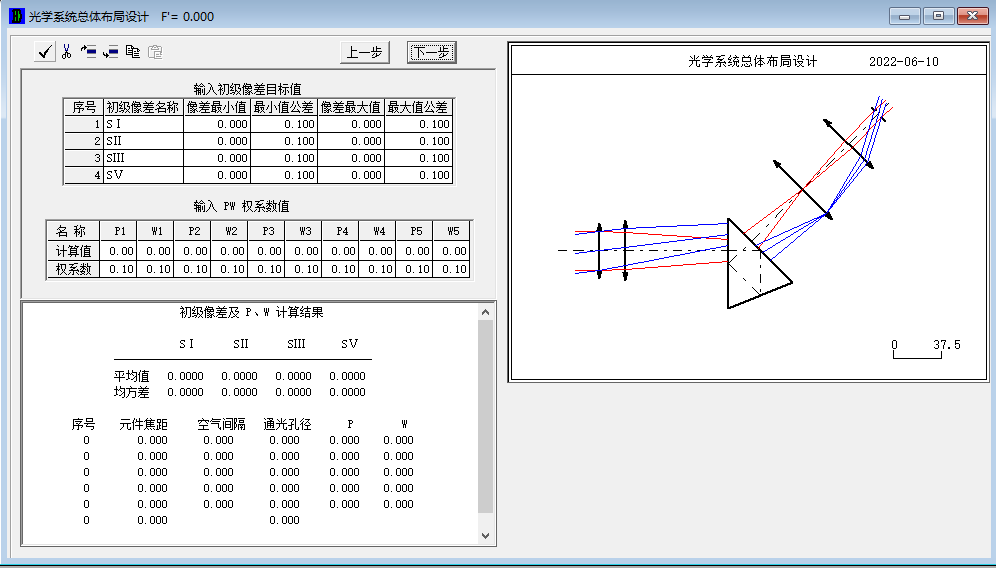

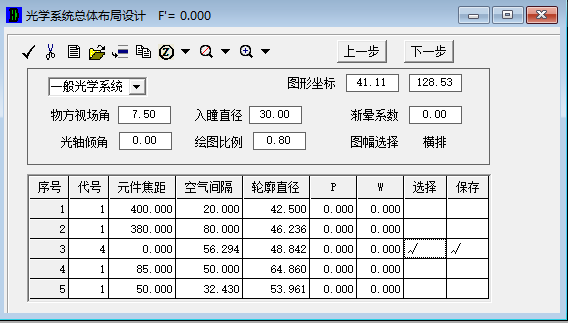

圖4 反射稜鏡結構單元初始設計介面

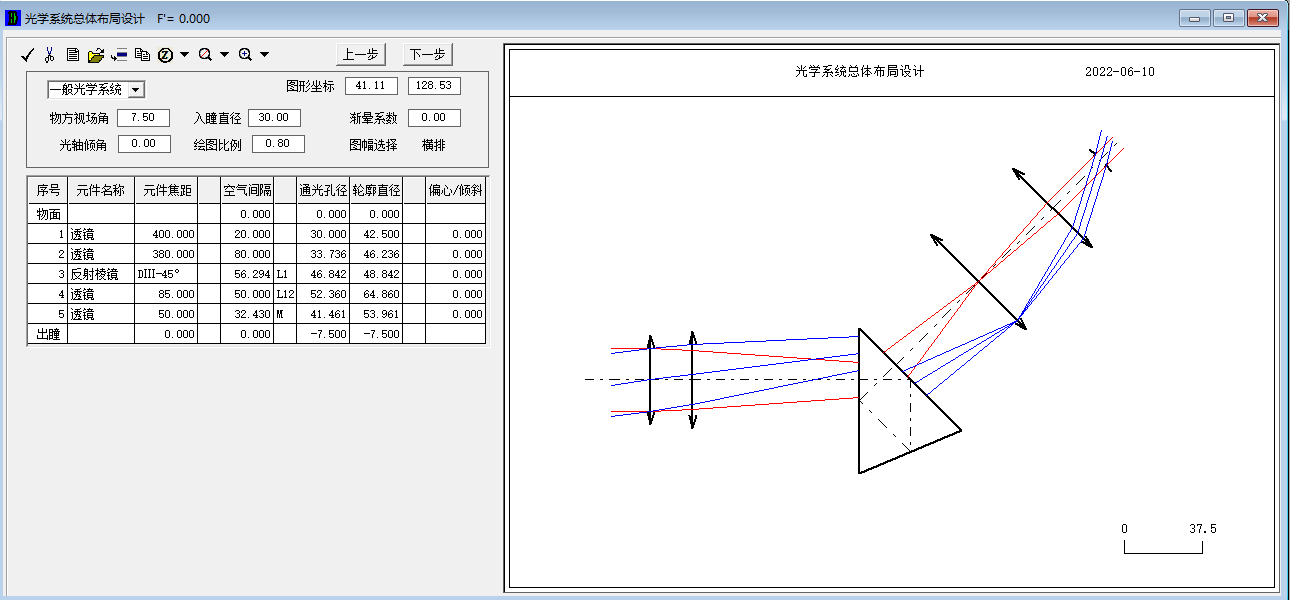

圖5 反射稜鏡結構單元初始設計介面
|
|
|
|
|
