OCAD應用:平行光路中打入型變焦系統設計
時間:2023-05-18 14:12來源:未知作者: infotek點擊:列印
       正如上面所說,有些光學系統出於結構需要,可能在物鏡後面塞得很滿沒有空間安排打入式變焦活動組,此時可以在物鏡(變焦固定組)前安排活動組。前置的變焦活動組應該是一個望遠系統,也分為前後兩個單元。根據變焦倍率以及兩組分間的空氣間隔,兩組分的焦距分配關係如下。式中 f1 及 f2 分別表示前後兩組焦距值,m為變焦倍率,d為兩組分間間隔。







       以上間隔均由程式自動完成。在OCAD設計視窗內有“會聚光路內打入”和“平行光路內打入”的兩種選擇。在選擇“平行光路內打入”後,設計介面如圖所示。介面內也有是否單組打入和兩組分間隔打入的選擇。和以往一樣操作方法即可自動設計出所要求的初始結構參數。設計出帶反射棱鏡的和不帶反射稜鏡的設計結果光學系統示意圖如圖1所示。

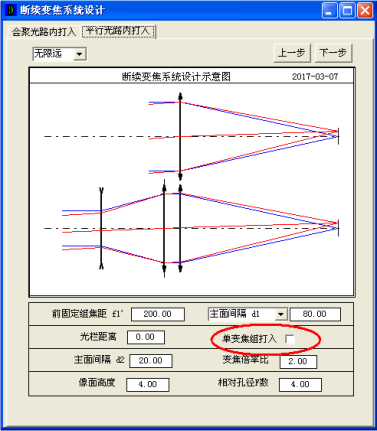

圖1 平行光路中單變焦組打入式自動設計介面

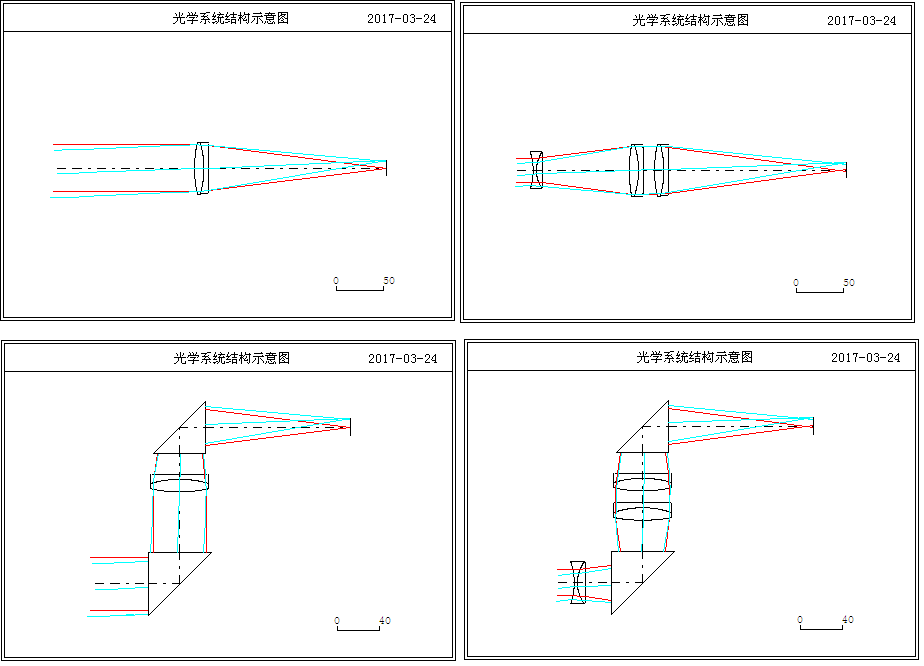

圖2  平行光路中打入式自動設計結果結構示意圖
