OCAD應用:光楔初始設計
時間:2022-11-04 13:22來源:未知作者: infotek點擊:列印
       構成光學系統最基礎的結構單元都離不開單透鏡、膠合透鏡以及各種形式反射棱鏡的組合。所有的光學系統進行初始設計階段都必然要從該類結構單元設計為起點。其中透鏡單元中最基礎的則是單透鏡、雙膠合透鏡以及由單透鏡和雙膠合透鏡組成的單透鏡—雙膠合透鏡或雙膠合透鏡—單透鏡組合等幾種常見的結構形式。在選擇“系統結構單元初始設計”的功能表後出現的小表單內有一個書簽式選項選擇上述五種透鏡的設計選項,如圖1所示。

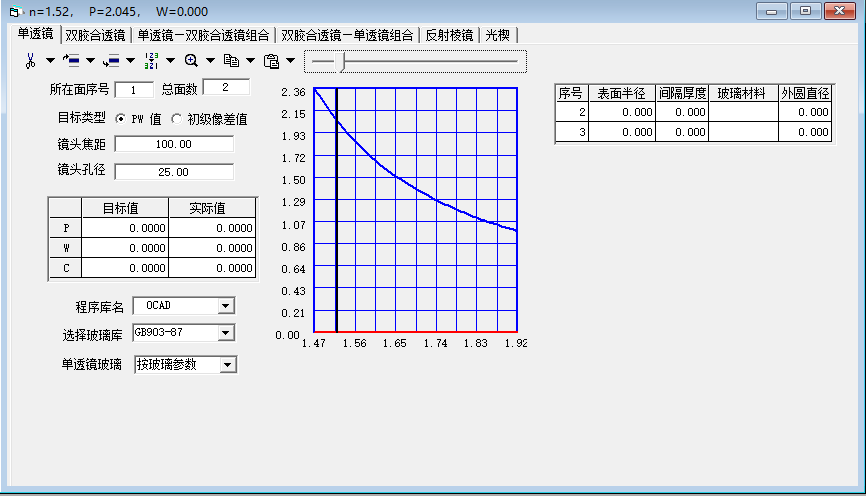

1 透鏡初始設計表單



1.光楔的繪製
       光楔也就是光學系統中常用的折射棱鏡,可以用以進行光線折轉實現系統掃描或變形處理。在光楔元件中又分單光楔和膠合光楔兩種,單光楔結構簡單,膠合光楔可以做消色差處理,各有用途。

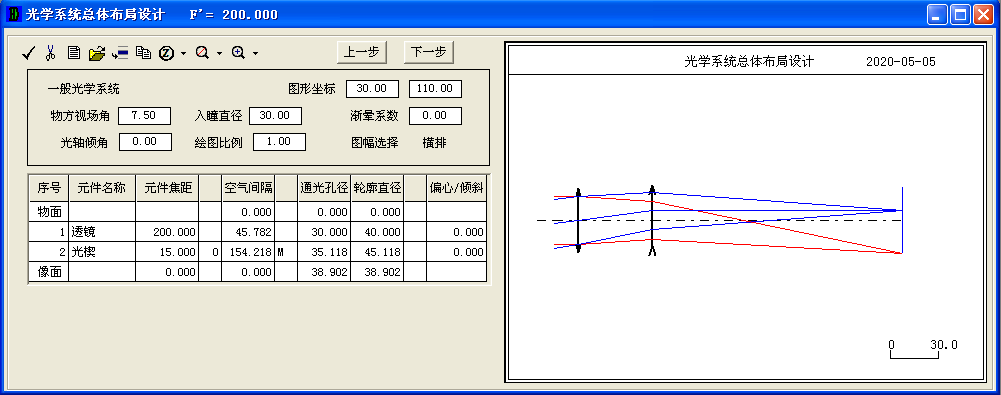

2 系統內繪製光楔元素
