OCAD應用：雙組聯動補償式連續變焦系統

時間:2023-03-24 15:30來源:未知作者: infotek點擊:次列印

雙組聯動補償式連續變焦系統初始結構設計方法和三組元連續變焦系統設計方法類似，他是在三組元變焦系統的基礎上對變焦組分割後擴展起來的。變焦組的分割有兩種方法，一是把變焦組分割為兩塊分別置於補償組兩則，但在變焦過程運動時還要把兩塊變焦組固聯在一起，所以叫雙組聯動型這種結構形式系統中共有四個組分，所以被稱作四組元連續變焦系統。

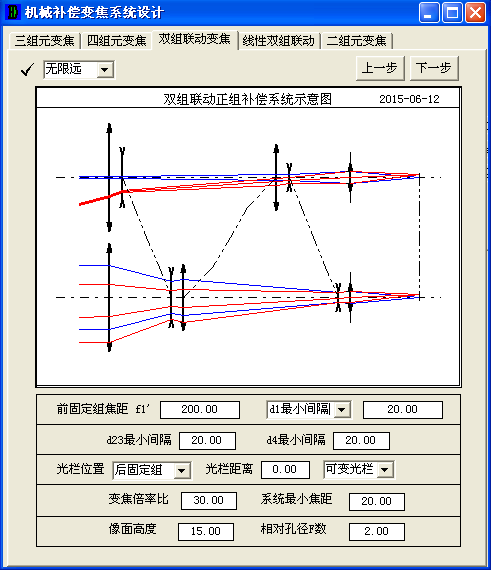

圖1 雙組聯動系統高斯計算表單

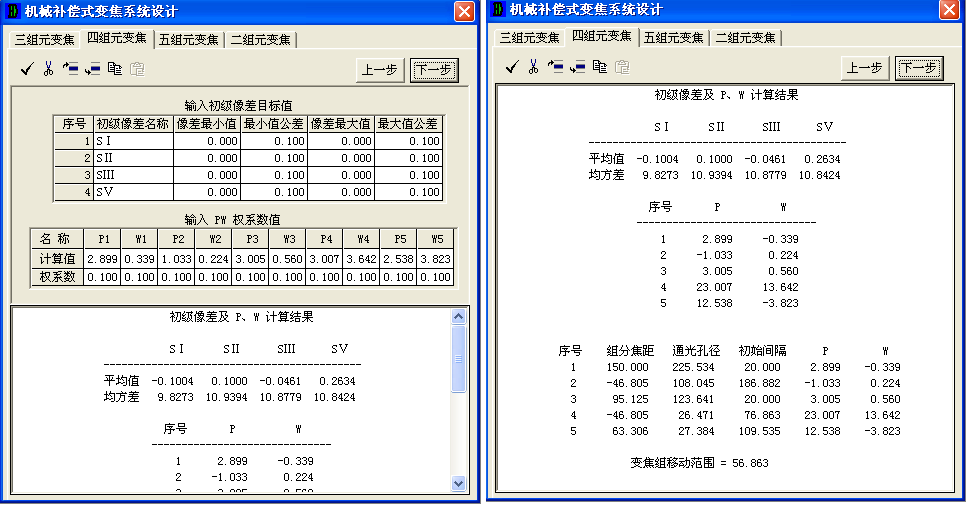

圖2 雙組聯動系統PW自動優化結果

在設計雙組聯動型連續變焦系統時只要在如圖3-146的介面上選擇“雙組聯動型變焦”即可。選擇後的介面如圖1所示。參數填寫方式也與前類似。其中“d2最小間隔”是指個變焦組和補償組之間間隔，“d3最小間隔”是指個變焦組或補償組與後固定組之間間隔。在填寫完以上資料之後，即可獲取最後計算結果如圖2所示。

雙組聯動補償式連續變焦系統的凸輪曲線如圖3所示。

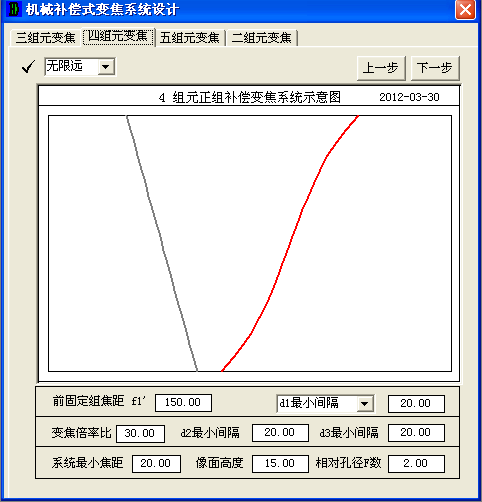

圖3 雙組聯動變焦系統凸輪曲線

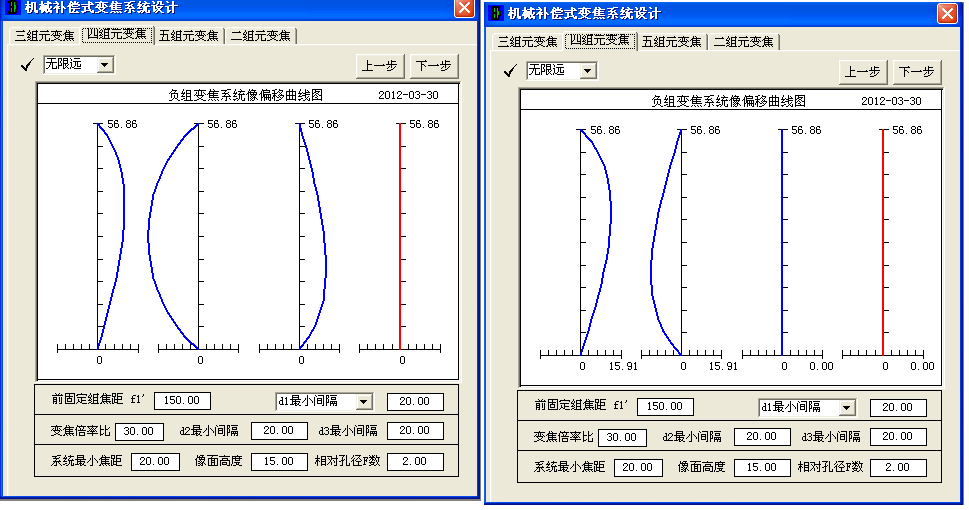

圖4 雙組聯動變焦像偏貢獻曲線

此外為了瞭解雙組聯動型變焦像面偏離及補償原理，還可以利用功能表條上“像偏”功能表分別觀察各組元在變焦過程中對像偏及補償的貢獻曲線，如圖4。圖中左側為各組元產生像面偏移的獨立貢獻，右側圖為各組元依次對想偏移綜合累計補償效果。

從以上所列圖表即可容易分析各種不同結構補償方式的補償原理以及各自特點供設計參考選擇。
