OCAD應用：線性雙組聯動補償式連續變焦系統

時間:2023-04-13 14:44來源:未知作者: infotek點擊:次列印

線性雙組聯動型變焦結構形式是對一般雙組聯動型變焦結構的簡化。由於雙組聯動型補償曲線比較緩和且前後對稱，因此在低變倍比時曲線接近直線，此時把補償曲線做線性化處理，可是變焦曲線和補償組曲線均為直線，可以完全省去系統凸輪結構，類似於光學補償運動形式。

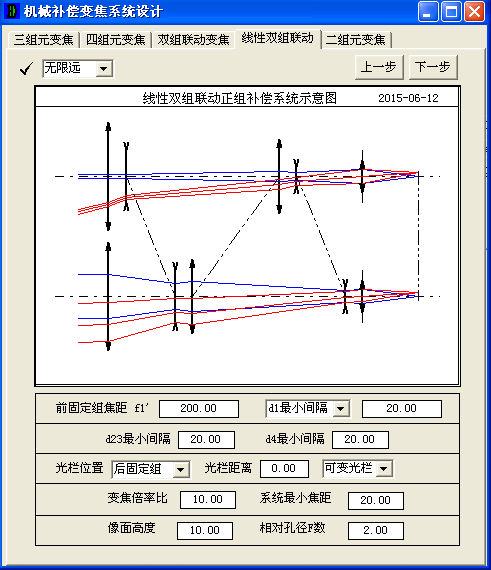

圖1 線性雙組聯動系統高斯計算表單

由於補償曲線的線性化直接帶來系統遺留線面位移，和光學補償一樣，只要像面位移量控制在系統焦深或系統軸向像差允差範圍內，可以使用。為此線性雙組聯動變焦結構形式的採用取決於變焦比和系統焦深大小。一般說來波長較長的紅外系統可用變焦比可以大一些。

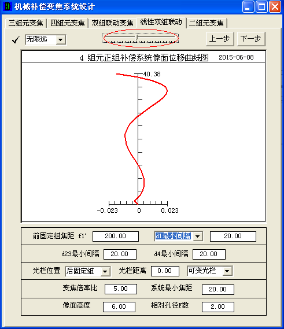

圖2 線性雙組聯動系統像面位移曲線

一般說來，雙組聯動形式連續變焦系統的前變焦組和後變焦組的焦距分配相同，為了擴大線性雙組聯動變焦結構使用範圍，可以適當調整二者分配比例改變像面位移曲線，在設計表單內可以給出比例係數。下圖為設計表單，右圖是調整前後的曲線對比。

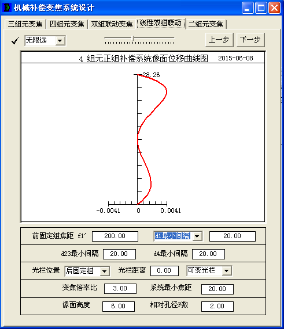

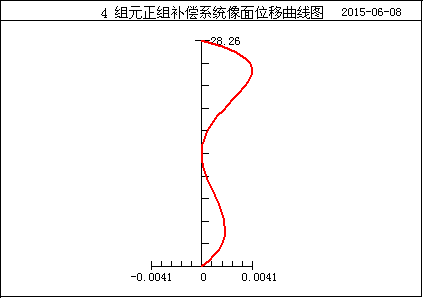

圖3 變焦組焦距分配比例調整前後像面位移曲線對比圖
