用於光柵模擬的非偏振光

時間:2024-10-14 13:49來源:未知作者: infotek點擊:次列印

摘要

光柵等光學設備對光的偏振很敏感。因此，在模擬中正確考慮光的偏振非常重要。在實踐中，光柵有時使用非偏振光作為輸入。我們展示了如何將這種非偏振光建模為兩個正交偏振態的平均值，用於 VirtualLab Fusion 中的光柵模擬。提供了示例來說明軟體中的相應設置。

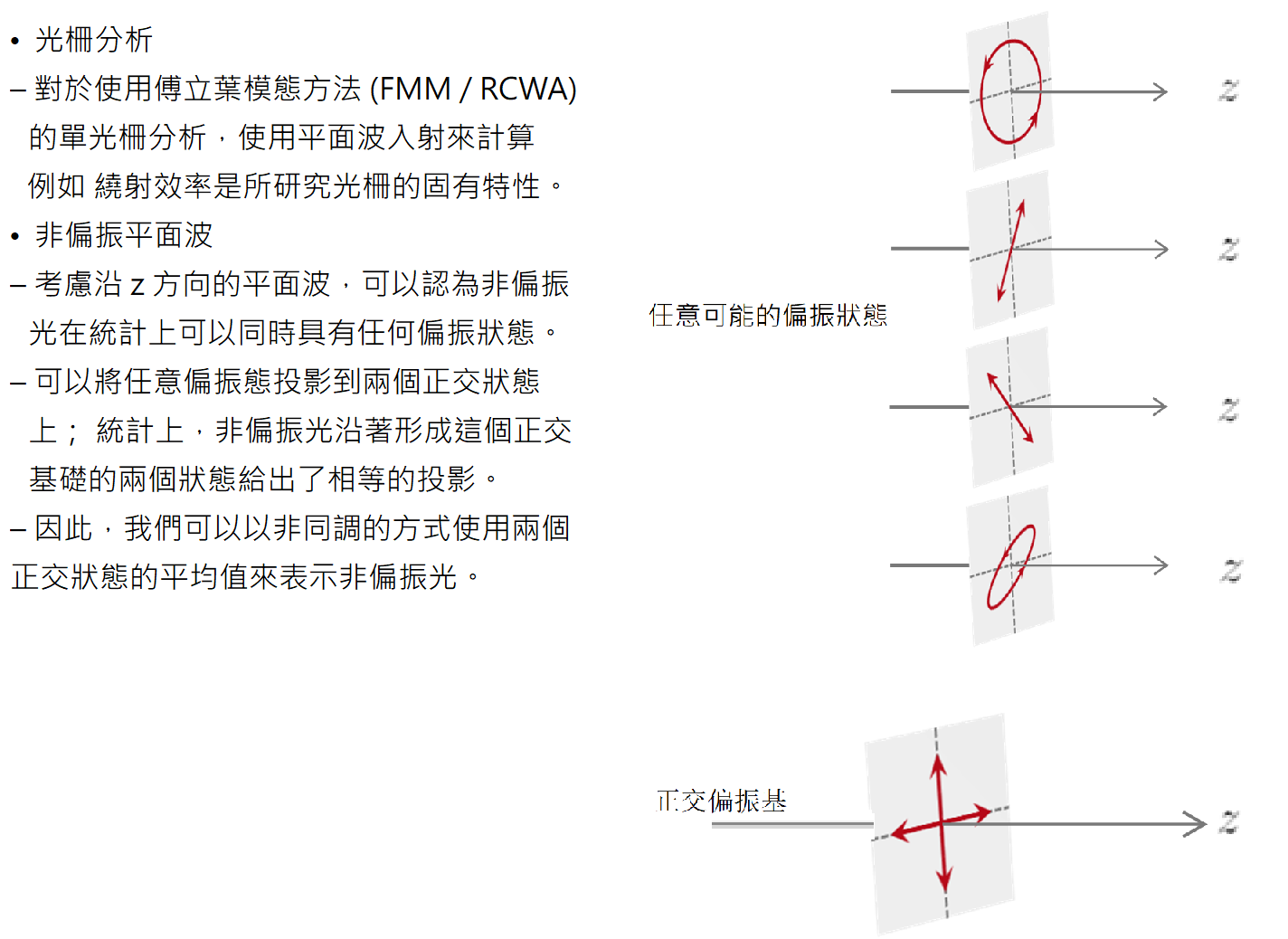

光柵模擬中的非偏振光

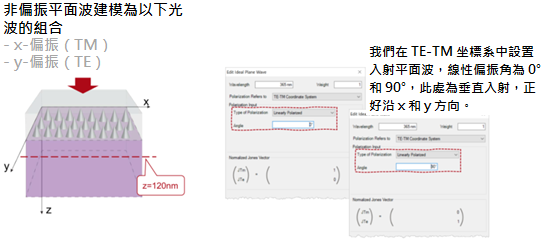

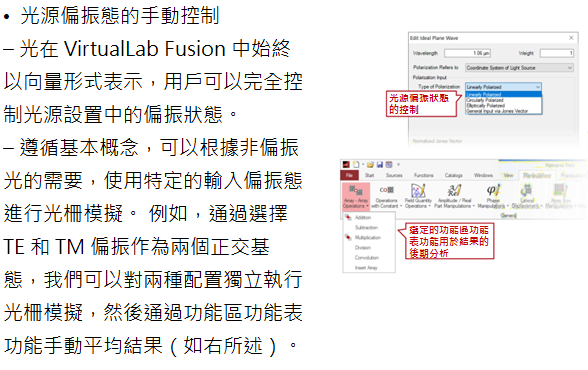

光柵模擬中的光源設置

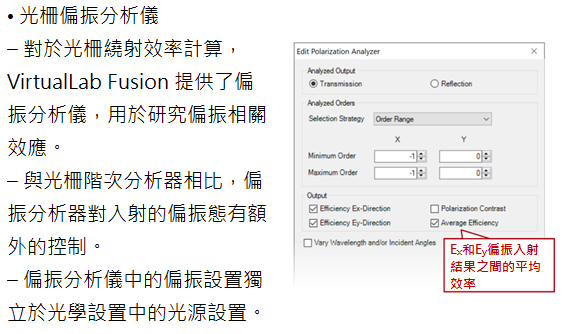

光柵模擬中的偏振相關分析儀

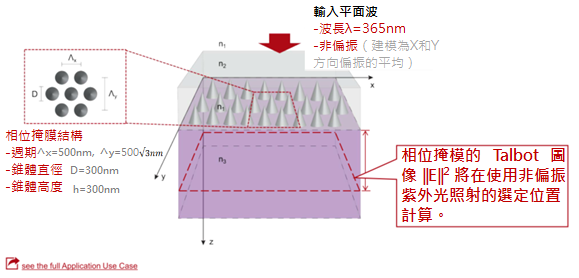

示例 #1：使用非偏振紫外光的 Talbot 圖像

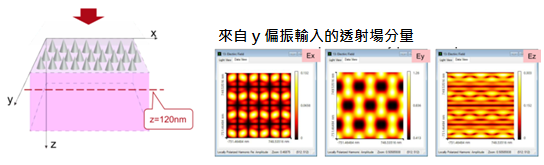

在某個位置檢測到的場

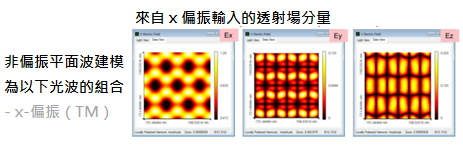

在某個位置檢測到的場

非同調求和

• 兩個線性偏振輸入光束的結果的非同調求和可以通過功能區功能表功能完成。

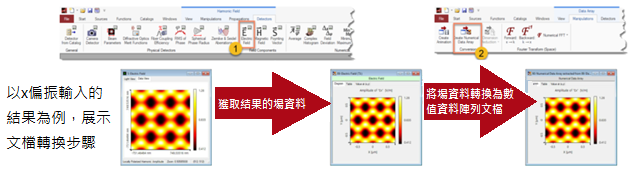

• 要執行非同調求和，應將強度資料轉換為數值資料陣列文檔。

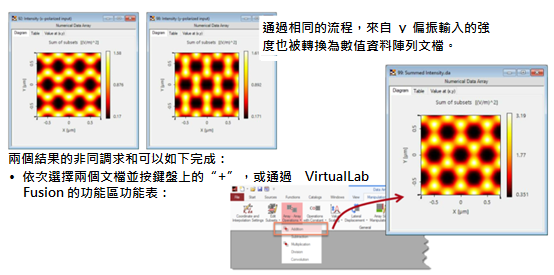

非同調求和

• 兩個線性偏振輸入光束的結果的非同調求和可以通過功能區功能表功能完成。

• 要執行非同調求和，應將強度資料轉換為數值資料陣列文檔。

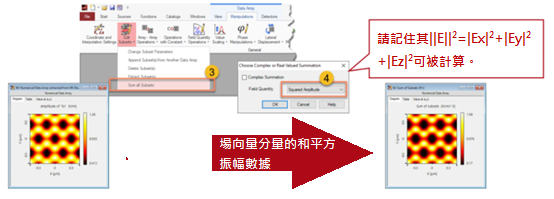

非同調求和

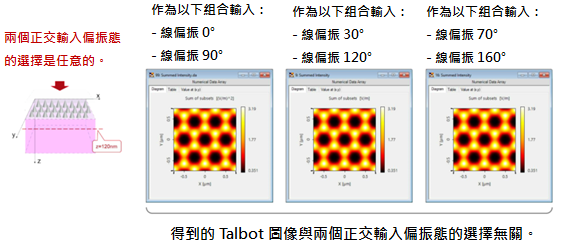

正交偏振狀態的選擇

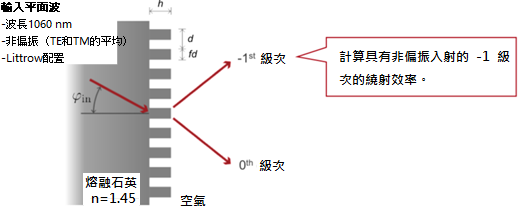

示例#2：偏振無關透射光柵的分析

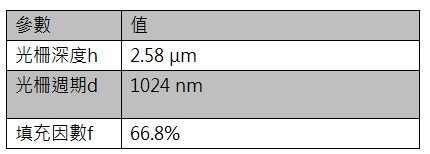

優化後的光柵參數

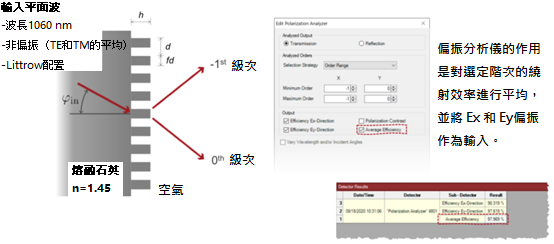

光柵偏振分析儀
