VirtualLab Fusion應用：不規則孔徑光闌的模擬

時間:2025-01-16 16:41來源:未知作者: infotek點擊:次列印

1. 點擊軟體左上角File→Import選擇導入圖片檔

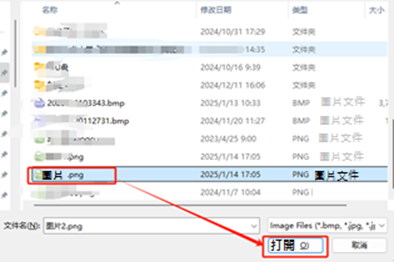

2. 在彈出的檔選擇介面選擇要導入的圖片，點擊打開

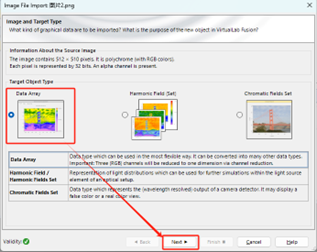

3. 選擇Data Array資料類型格式

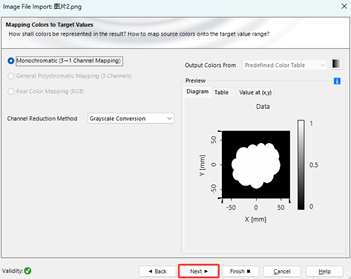

4. 靶心圖表案預覽

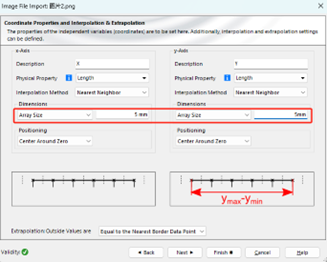

5. 設置圖片尺寸

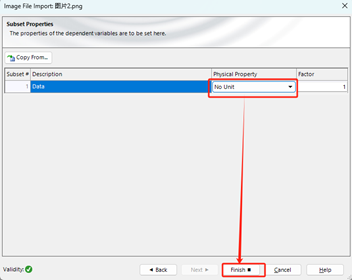

6. 點擊Finish完成導入

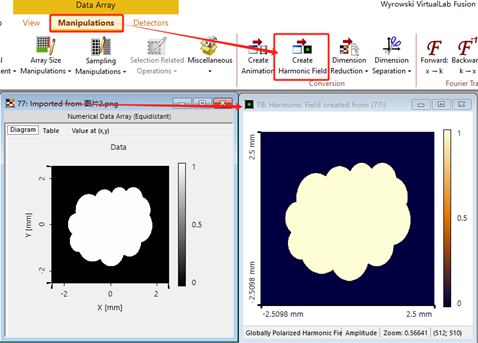

7. 導入之後的資料還需要轉換為Transmission透過率函數格式，通過功能表列Manipulations下的Conversion功能進行資料類型轉換，先轉換為Harmonic Filed格式

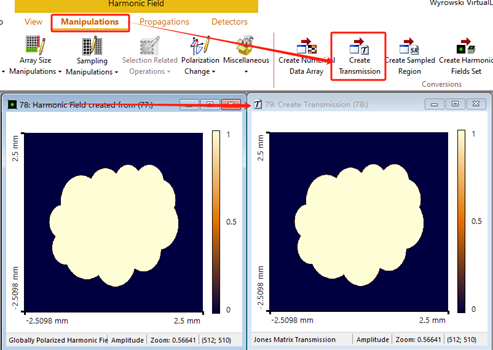

8. 再轉換為Transmission格式

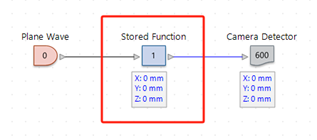

9. 選擇Stored Function元件，將透過率函數元件載入進去作為孔徑光闌連接到光路中使用

10.驗證光闌是否起作用，可以使用平面波經過光闌查看光闌後面的場分佈，這裡未考慮繞射，可直接觀察到光闌的形貌
