0錐形相位掩模的 Talbot 圖像
時間:2025-01-06 14:06來源:未知作者: infotek點擊:列印
摘要





       在傳統的 Talbot 光刻中,在光敏層中僅使用一個圖像。 但是,可以使用特殊的相位掩模以深度方式生成相位掩模的兩個圖像。 在本案例中,按照 I.-H. Lee 等人在 VirtualLab Fusion 中使用傅立葉模態方法 (FMM,也稱為 RCWA) 對具有一層錐體的相位掩模進行建模。可以檢測到不同的 Talbot 圖像,在主像平面中會再現柱狀圖案,而在次要像平面中再現孔圖案。

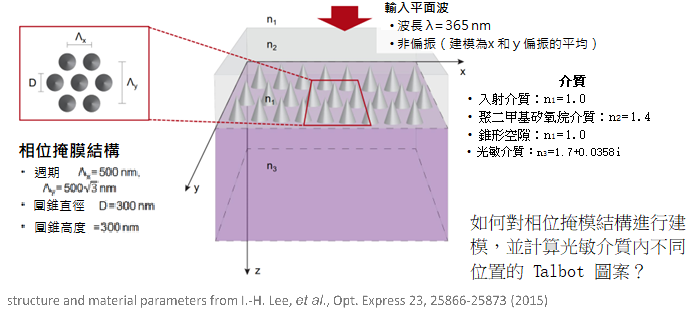

建模任務

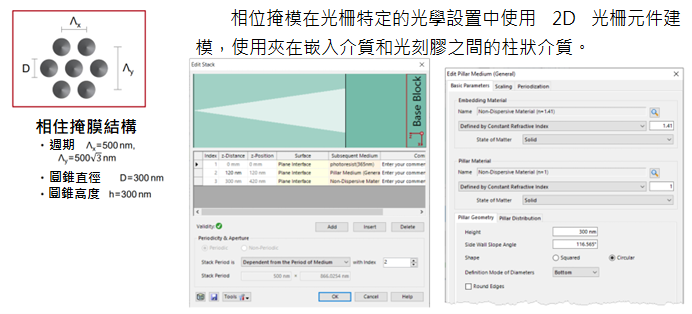

系統建模組

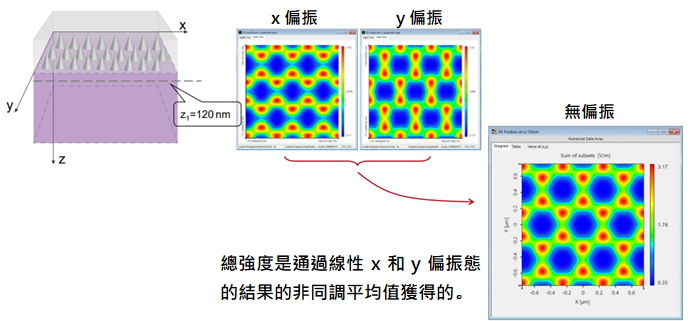

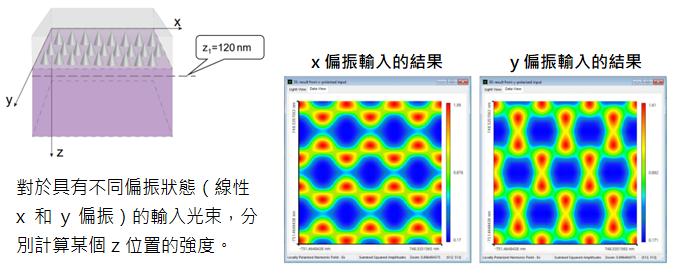

特定位置的Talbot圖案








特定位置的Talbot圖案

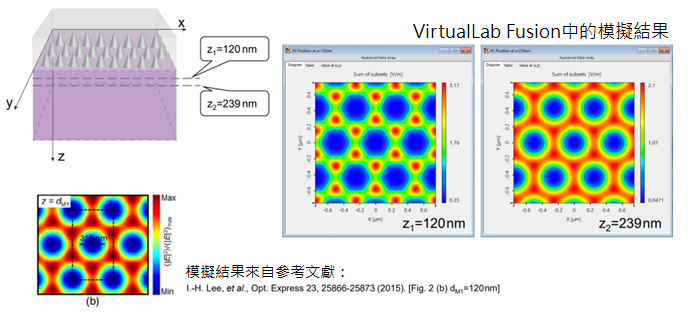

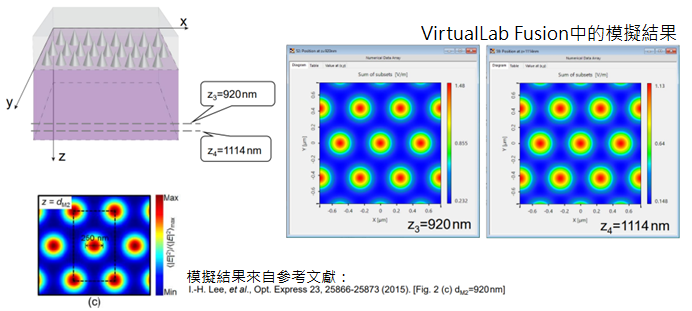

不同位置的Talbot圖案








不同位置的Talbot圖案

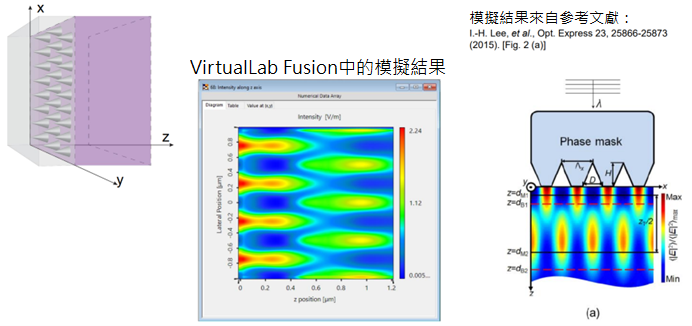

沿 Z 軸的強度
