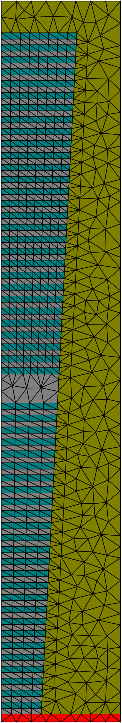

示例取自Gregersen等人[1]。幾何形狀為非理想微柱結構：
單光子柱發射器（旋轉對稱）
多層膜是在佈局文件layout.jcm中由外部形狀為梯形的特殊原始多層創建的（見下文）。
參數掃描
Matlab®腳本data_analysis/run_scan_wavelength.m對偶極子源的波長進行掃描並產生以下曲線，顯示了
該設備效率和Purcell因數（此處為直柱）：

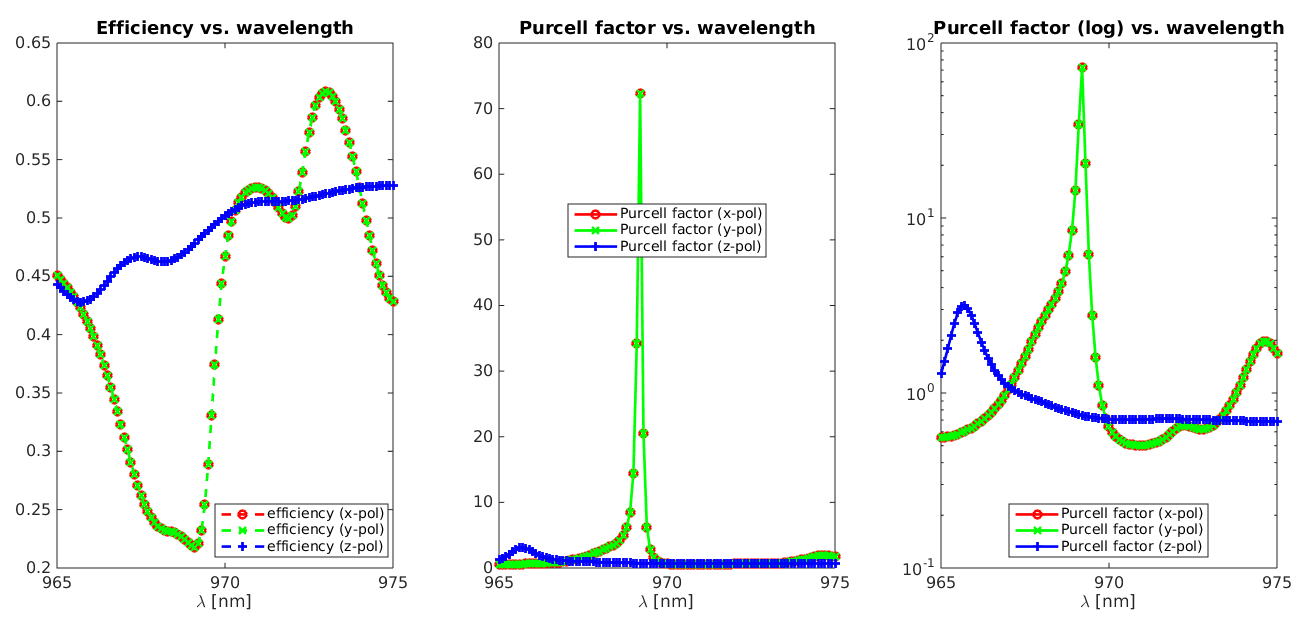

效率vs波長 Purcell因數vs波長 Purcell因數（log）vs波長
左：微柱發射器相對於波長的效率。 右：Purcell因數
警告
由於波長掃描的取樣速率為0.1nm，Purcell因數的最大值丟失（遠高於80）
近場和遠場圖@969nm
下圖顯示了直柱和上述非理想柱的三個偶極子的近場和遠場強度
（垂直偶極子極化的偽彩色圖與水準偶極子的比例不同）。

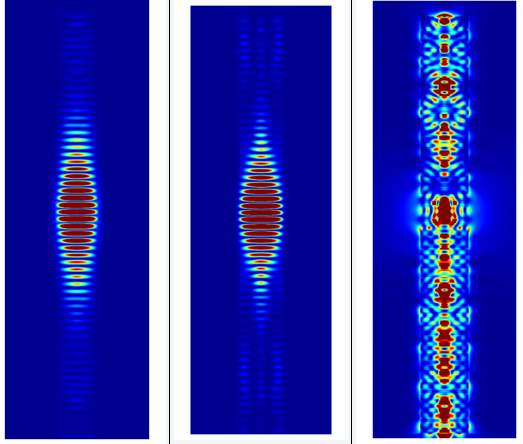

x,y,z極化偶極子強度（@969nm），直柱

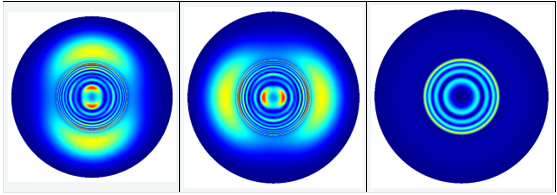

x,y,z極化偶極子（@969nm）的上遠場（在空氣中）, 直柱

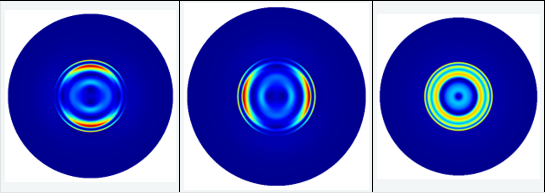

x,y,z極化偶極子（@969nm）的低遠場（在基質中）, 直柱
喇叭形支柱

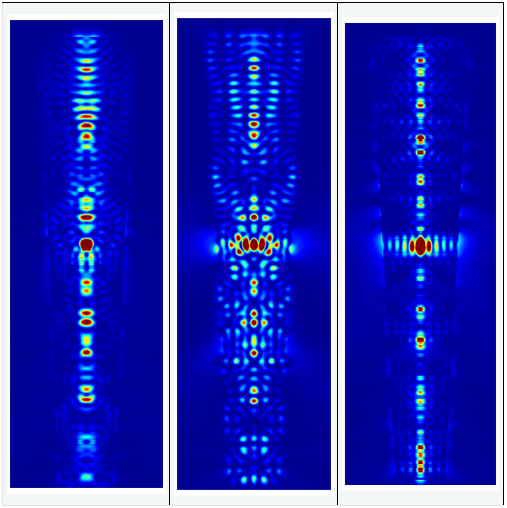

x,y,z極化偶極子的強度（@969nm），斜柱）

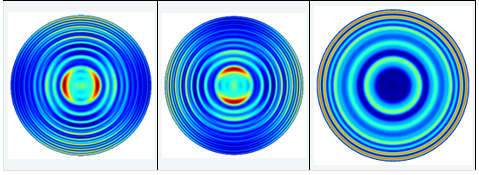

x,y,z極化偶極子（@969nm）的上遠場（在空氣中）, 斜柱

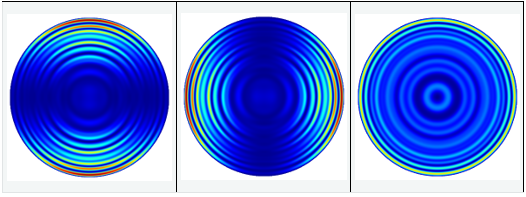

x,y,z極化偶極子（@969nm）的低遠場（在基質中）, 斜柱
參考文獻
[1]N. Gregersen, T. R. Nielsen, et al., Quality factors of nonideal micro pillars, APPLIED PHYSICS
LETTERS 91, 011116 (2007)
|
