JCMsuite應用：空心光子晶體光纖 |
| 時間:2023-03-23 17:56來源:未知作者: infotek點擊:次列印 |

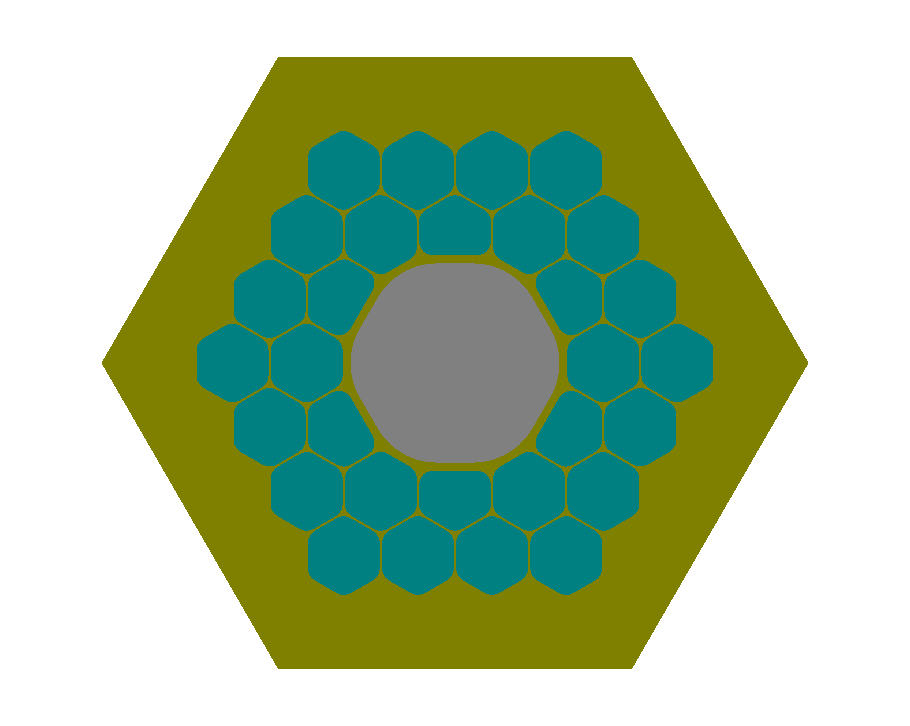

JCMsuite佈局描述提供了許多設置複雜幾何圖形的方法。例如，在多核光子晶體光纖示例中，我們使用晶格副本來創建固體核光子晶體光纖的空氣孔的排列。然而，在某些應用中，可能需要描述幾何圖形，這些圖形不能用簡單的圓、平行四邊形等表示，或者類似物體的複雜陣列非週期排列在規則網格中，需要晶格複製來實現。在這種情況下，通常需要用任意邊界曲線來描述幾何物件，即一般多邊形。這就是本例的情況，其中光子晶體包層的內部孔和中心孔形成複雜的形狀。其幾何結構為中空光子晶體光纖，如下圖所示：
顯然，這個描述很難“手工”完成，輸入所有點的座標。相反，在JCMsuite的Matlab®介面的説明下，建立一個複雜的幾何圖形和模擬運行完成。
JCMsuite的Matlab®介面允許使用所謂的範本檔生成這樣複雜的檔。因此，可以將JCMsuite語句和Matlab語句進行混合，例如，計算孔隙的點位置。Matlab迴圈允許在位移位置或修改形狀生成多個物件。關於該機制的完整描述可以在Matlab®Interface中找到，並且超出了本例的範圍，本例僅用於演示嵌入式腳本的能力。
這個例子的project.jcmp、 layout.jcm 和 materials.jcm檔包含了範本檔 ，就要添加一個“t”作為對應範本的尾碼。範本被設計成這樣一種方式，只需要定義幾個用戶定義的參數，如圓角、週期、包層環的數量等，就可以生成複雜的佈局描述。這些主要的輸入參數是在run_project中設置的。m腳本。當它在Matlab中執行時，命令:
results = jcmwave_solve('project.jcmp', keys);
在run_project.m腳本內將範本轉換為常規的JCMsuite輸入檔，網格劃分並佈局，並運行模擬。此外，腳本將結果結構中存儲的特徵值寫入控制台。

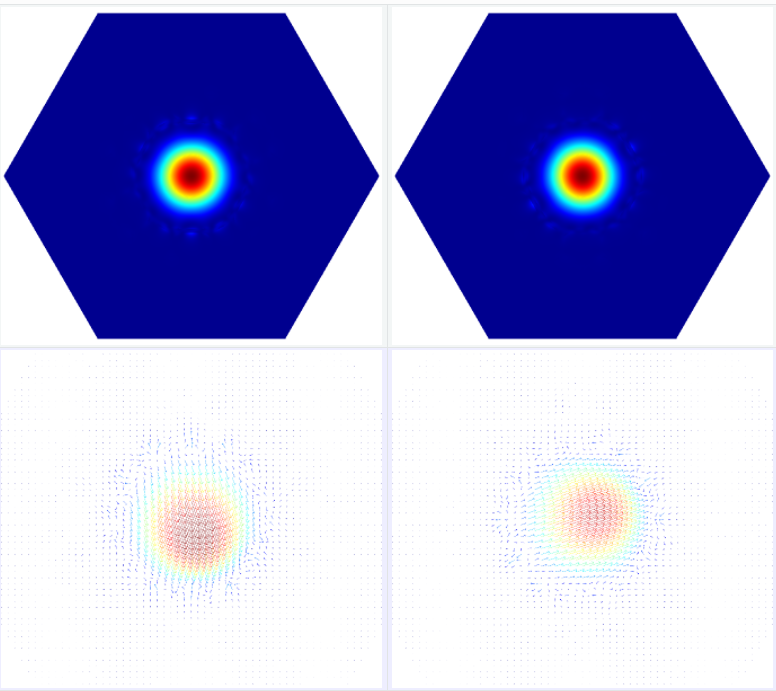

計算得到的空心模式是雙重簡並的。下圖顯示了計算得出的模態強度(第一行)和相應的向量場分佈(第二行)。
|
|
|
|
|
