JCMsuite應用—薄膜太陽能電池一維模型
時間:2021-09-17 16:26來源:未知作者: infotek點擊:列印
本案例展示的是一個一維模型的薄膜太陽能電池示例。它包括一個附加銀層和透明邊界條件的兩個設置,

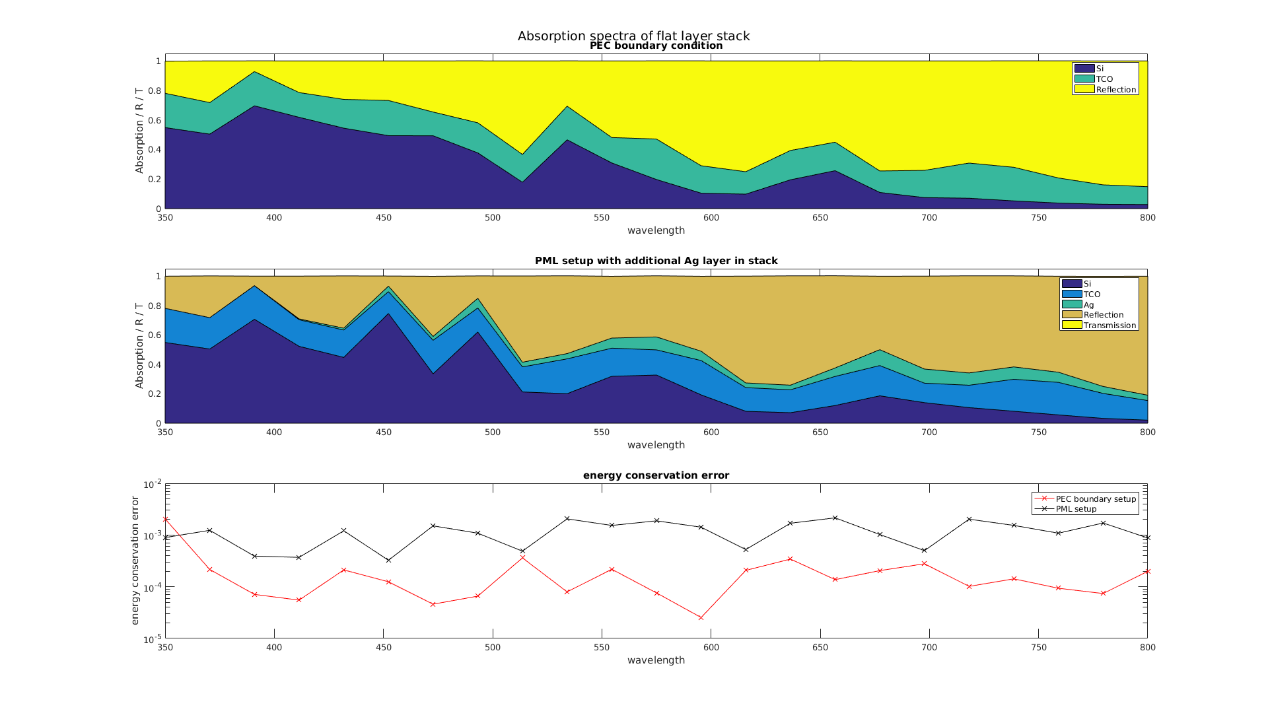

而不是完美的電導體邊界條件進行比較。腳本data_analysis / run_comparison_1D.M對這兩種設置執行

波長掃描,並將結果視覺化,就像薄膜太陽能電池的例子一樣。此外,它在下圖底部所示的半對數圖中

顯示了兩種設置的節能誤差。




一維系統的幾何定義和網格劃分

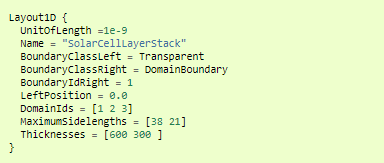

       雖然光源、材料和專案設置與2D模型非常相似,但幾何定義和網格參數的layout.jcm(佈局檔)略有不同




       與2D和3D幾何定義相比,在1D設置中使用關鍵字Layout1D而不是Layout。 上面所示的檔使用了完美的

電導體邊界條件,通過為邊界類權分配一個域邊界。 關於透明邊界設置和Layout1D的更多資訊可以在參數參

考中找到。
