光子晶體(PhC)膜腔是集成光子學中實現緊湊光學元件的理想材料。功能可能包括雷射器、開關或放大器。在案

例中，計算了L5 PhC薄膜腔的基模。PhC板由一個被空氣包圍的薄介質膜和在一個規則的、有限的、六邊形網格上

穿孔的圓孔組成。對於L5腔，省略了沿裝置中心線的5個孔。共振模式被定位在缺失的孔隙處。因為該結構有三個對

稱平面(x=0, y=0, z=0)，計算區域選擇為全結構的1/8，在對稱平面上採用鏡像邊界條件。

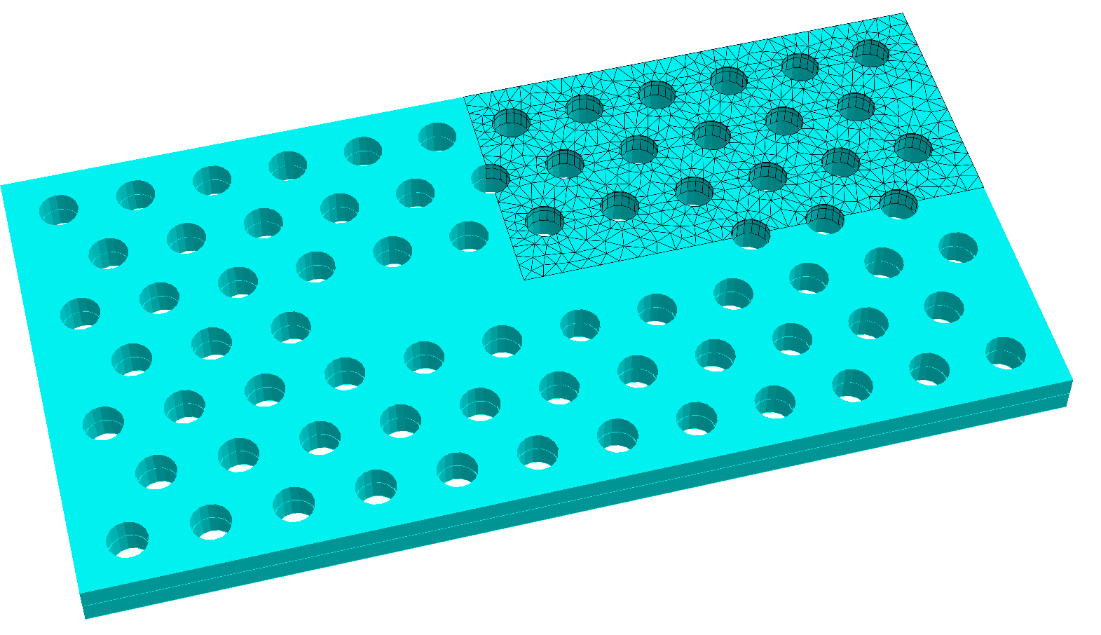

部分網格離散L5空腔幾何形狀(藍色:介質材料，灰色&省略區域:空氣)。空洞是由圖像左上方缺失的氣孔形成的。

在有限光子晶體帶隙內波長的光場被定位在腔內。

Project {
   Electromagnetics {
      TimeHarmonic {
         ResonanceMode {
           FieldComponents = Electric
           MirrorSymmetry=[ElectricSymmetric,MagneticSymmetric,ElectricSymmetric]
           ...
         }
      }
   }
}

在運行腳本run_project.m中，從計算出的特徵值出發，推導出計算模式的共振波長以及模式的品質因數(Q因

數)。

計算的特徵模態可以被視覺化和後處理。

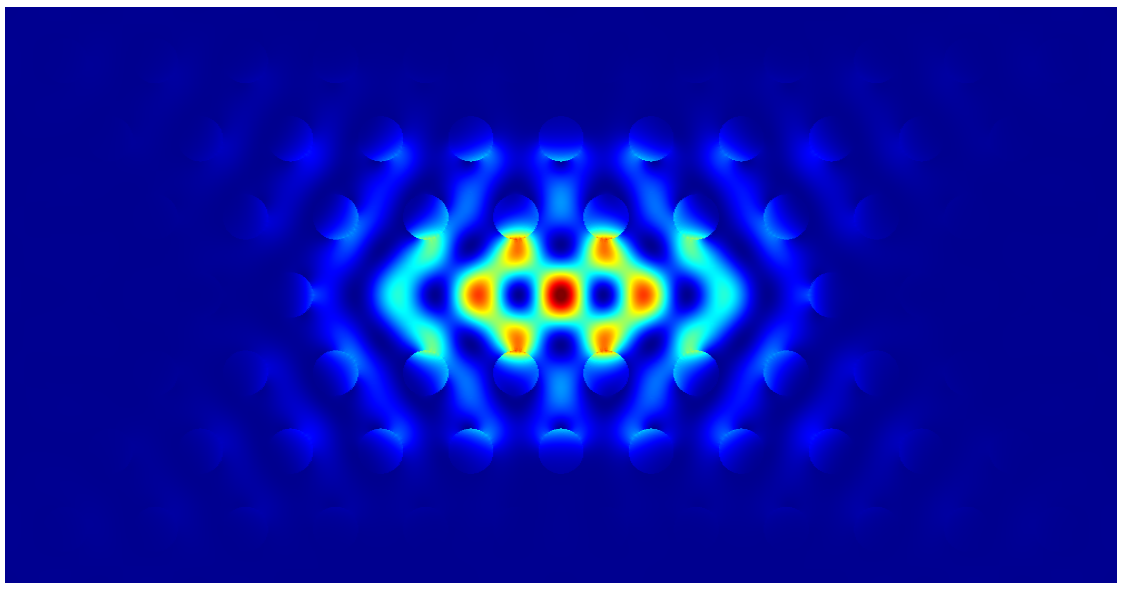

x-y截面上基模的近場強度

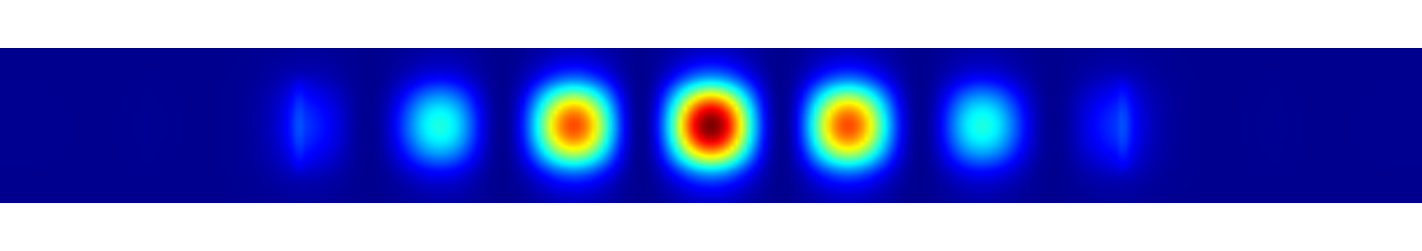

x-z截面基模的近場強度
