JCMsuite應用：多核光子晶體光纖

時間:2021-11-16 16:02來源:未知作者: infotek點擊:次列印

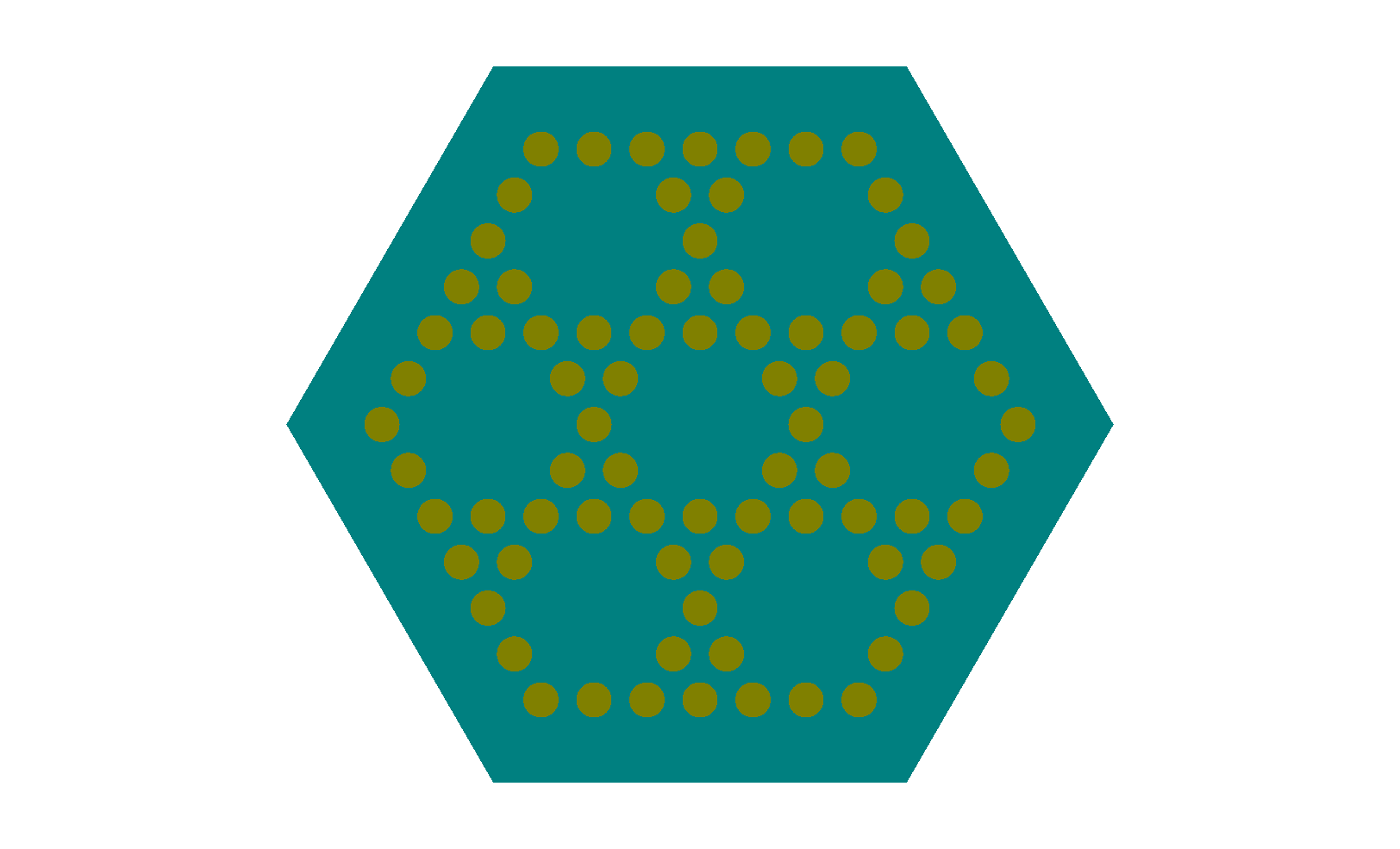

在這個例子中，我們計算光子晶體光纖(PCF)的本征模如下圖所示。橫截面上的大量空氣孔是使用Lattice Copies生成的，因此一個基本的幾何圖案可以在佈局中放置幾次。

這個例子的計算模式很好地限制在被光子晶體圖案包圍的光纖的7芯內。然而，我們要考慮到，由於主導波區域的折射率並不比外部大，輻射會洩漏到計算域的外部。因此，我們將透明邊界條件應用到佈局的外部邊界。

輸入檔所需的基本參數在基本示例傳播模式中進行了描述。作為有效折射率的初始猜想，我們取值為 neff=1.456略低於纖維材料折射率的值 neff=1.4585.

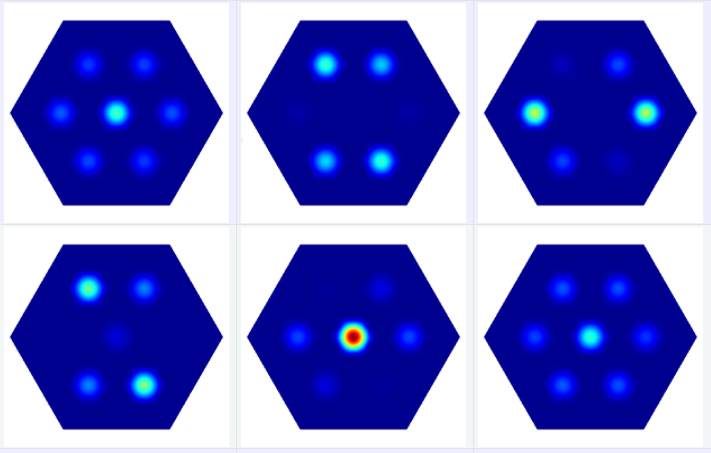

下面的圖像顯示了對選擇的光纖計算後的模式強度:

在目前的PCF例子中，為了減少計算成本，應用切向磁邊界條件似乎是合理的，因為電場強度向邊界迅速降低。此外，給定PCF的對稱性允許我們將計算域的大小減少到四分之一。
