平面波入射十字交叉結構

時間:2021-11-26 14:03來源:未知作者: infotek點擊:次列印

本示例計算入射平面波(斜入射角度)通過一個孤立的十字交叉結構的光傳播:

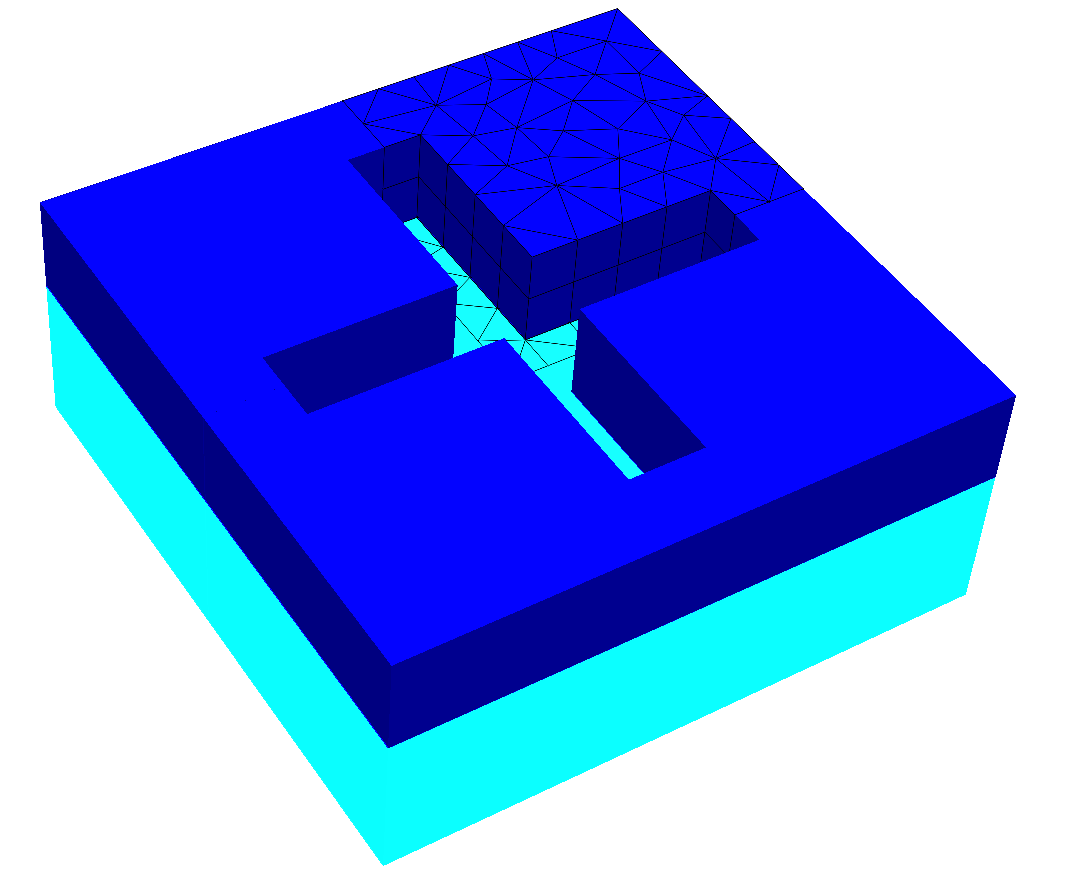

十字交叉結構

在第一個後處理中，計算上半部分空間的傅裡葉變換(輸出檔transmitted_fourier_transform.jcm)。在後續處理的光學成像中，這個傅裡葉變換被映射到image_fourier_transform.jcm類比光通過光學系統傳輸(定義在後處理光學成像)。您可以使用笛卡爾輸出後處理來計算這樣形成的相干圖像。下圖顯示了S偏振光照明下不同Z切片(圖像平面沿Z方向位移)的圖像。

下圖顯示了S偏光照明下不同z-切片(圖像平面沿z-方向位移)的圖像。

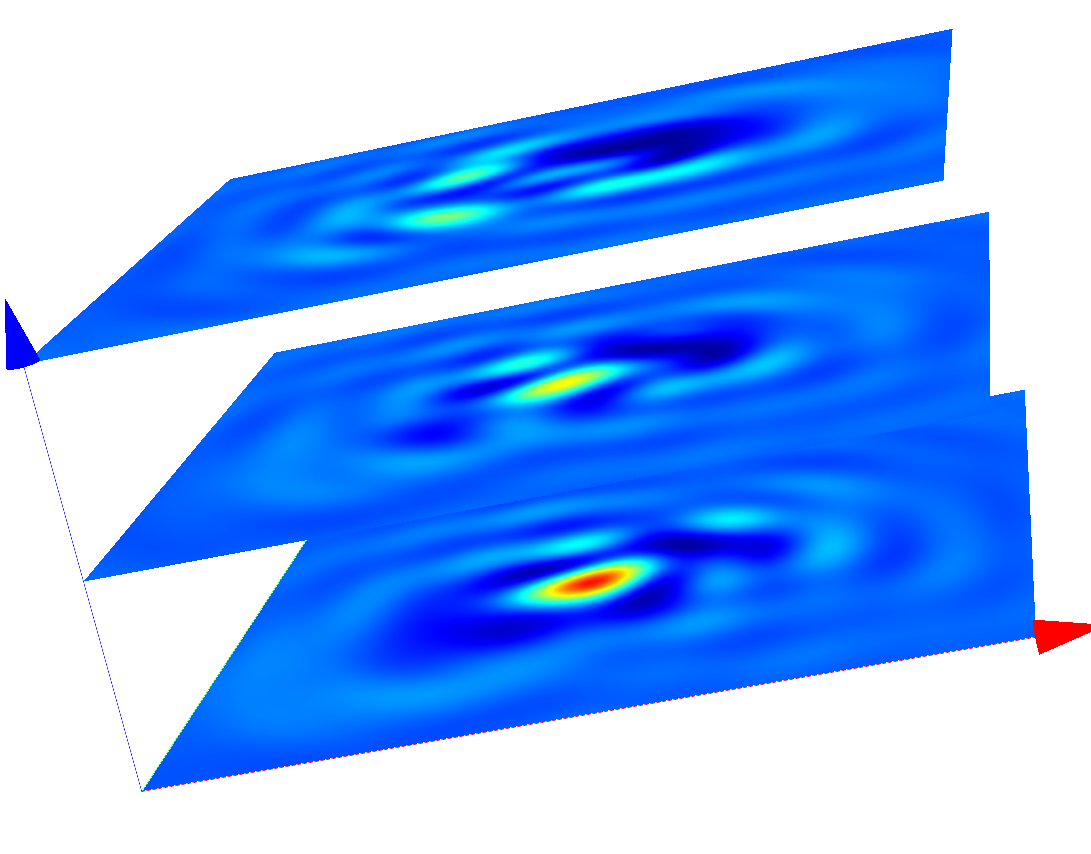

十字經過光學系統後的相干像(斜入射的s偏振入射平面波)

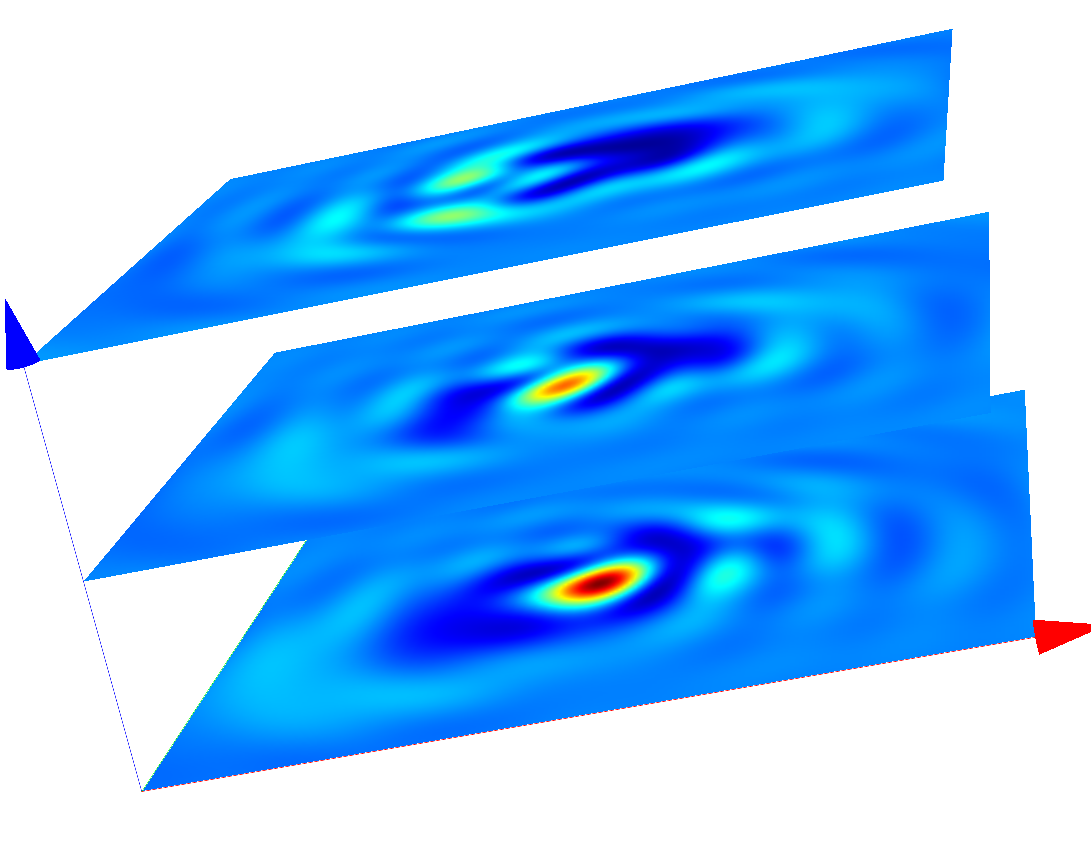

十字經過光學系統後的相干像(斜入射的p偏振入射平面波)
