JCMsuite—單模光纖傳播模式

時間:2022-01-19 15:13來源:未知作者: infotek點擊:次列印

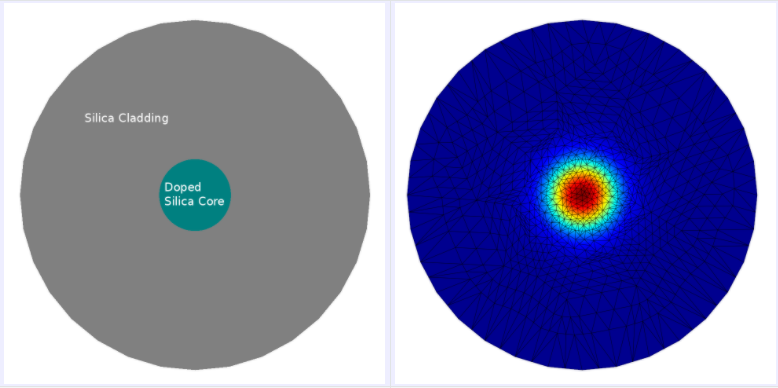

在本教程項目中，我們計算了帶有摻雜二氧化矽芯的圓柱形光纖的基本傳播模式。

磁芯具有相對介電常數 core=2.113 和d core=8.2μm直徑。包層具有相對介電常數

cladding=2.1025 和直徑d cladding=80μm 。我們假定磁場的切向分量在外邊界上消失。我們想在1.5附近找到兩個本征模，這是我們對有效折射率的最初猜測。基本示例propagation Mode中給出了輸入檔所需參數的詳細描述。

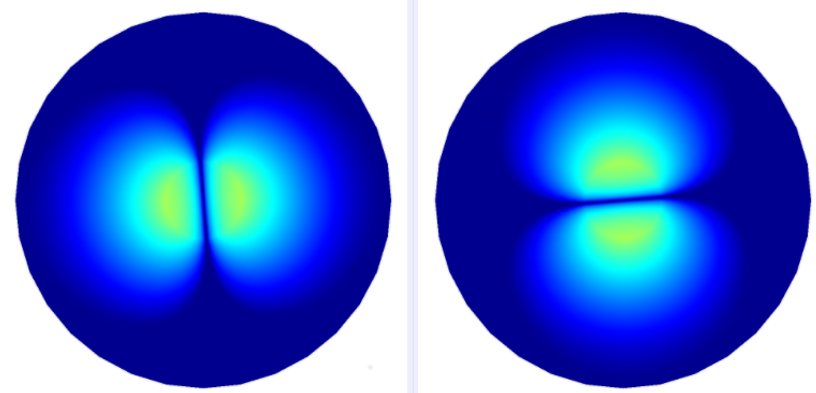

下圖顯示了兩個計算本征模的電場的z分量(對數尺度下)。兩者都屬於相同的有效折射率，屬於雙重簡並。特徵值存儲在檔eigenvalues.jcm中。
