這個例子計算入射平面波(在傾斜的入射角度)通過一個獨立光闌的傳播:

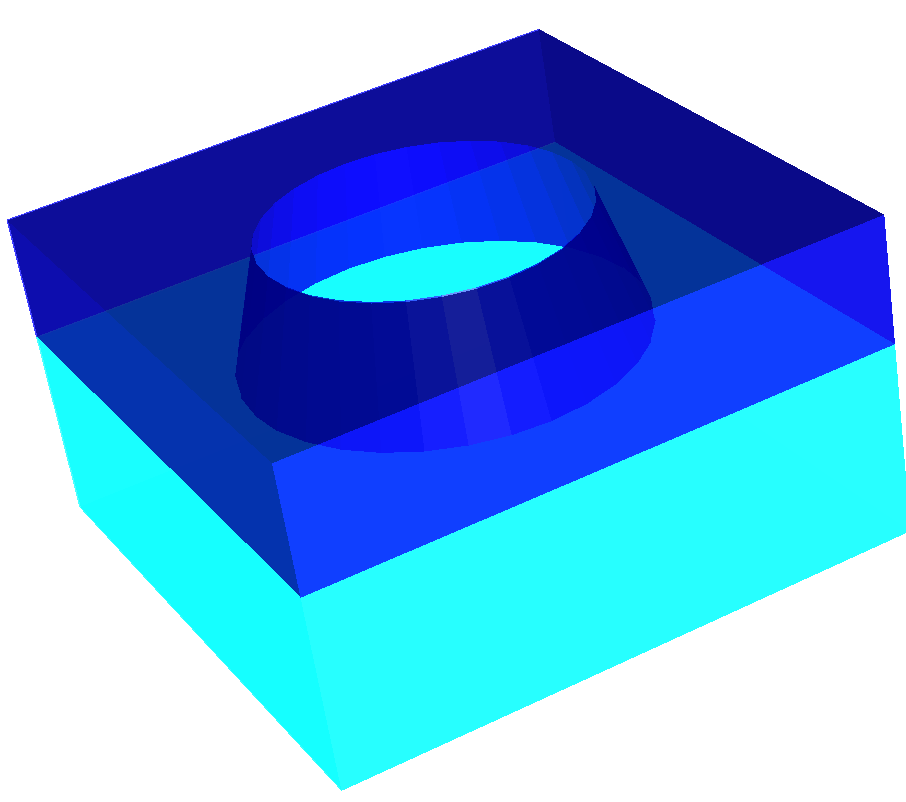

光闌幾何結構

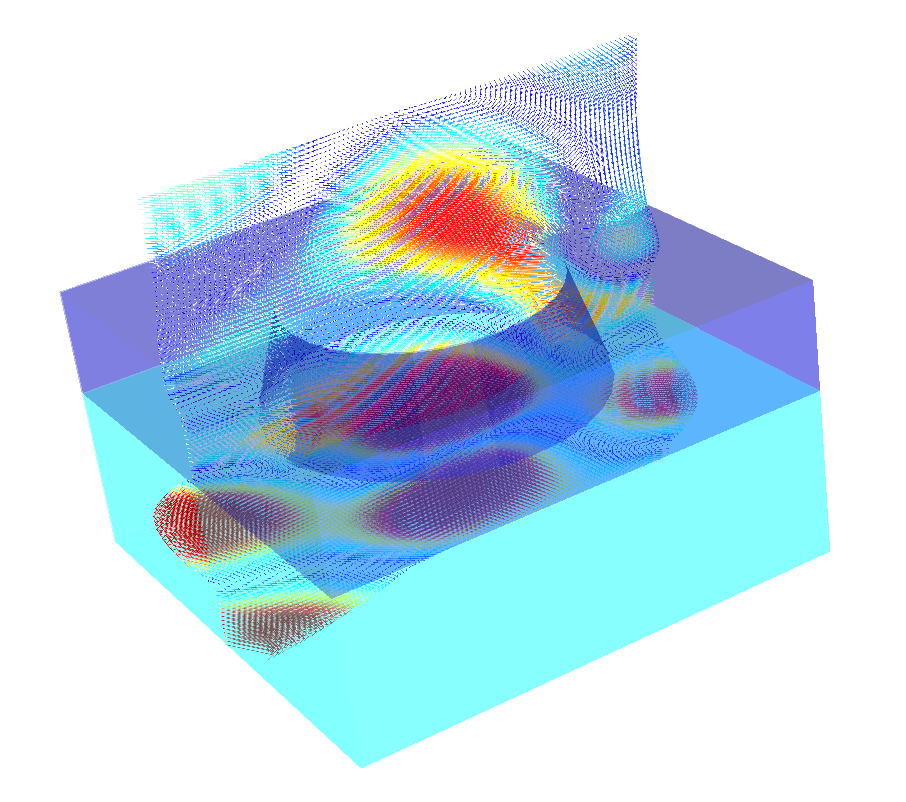

下圖顯示了計算得到的近場的向量圖。

近場的向量圖

幾何圖形在xy橫截方向上具有透明的邊界條件。因此，對於週期問題，散射場的傳立葉變換不再是離散的。所以，傳立葉變換後處理實際上近似於k空間中的連續函數。

在實驗中，遠場通常由成像的光學裝置來收集。後處理光學成像允許描述一個通用光學成像系統。我們通過一個沒有像差的簡單2X放大工具來展示這一點。

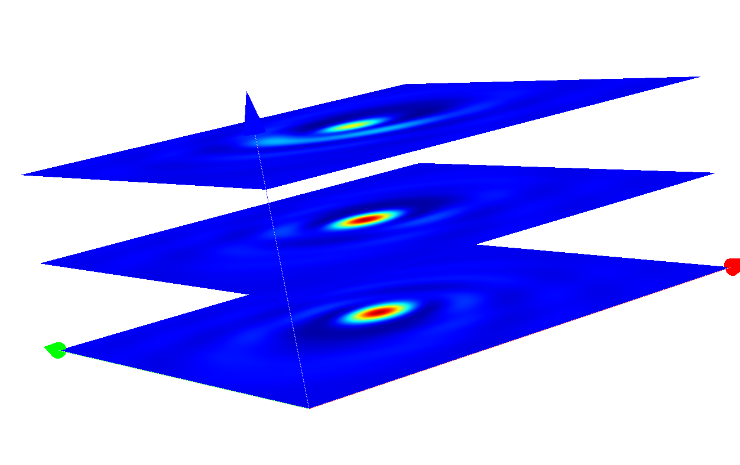

可以使用笛卡爾輸出後處理來計算同調圖像。下圖顯示了不同z方向切片(圖像平面沿z方向放置)的圖像，用於S偏振照明。

光闌通過光學系統後的同調圖像
