彎曲單模光纖

時間:2022-03-08 17:18來源:未知作者: infotek點擊:次列印

在本教程項目中，我們計算彎曲單模光纖的基本傳播模式。光纖截面的幾何形狀與沒有彎曲的例子相同。例如，核心的相對介電常數

_core=2.113和直徑d_core=8.2μm，包層的相對介電常數

_cladding=2.1025和直徑d_cladding=80μm。

由於纖維的彎曲，外邊界磁場的切向分量消失的假設不再成立。這需要在layout.jcm檔中對光纖的邊界定義做一點細微的改變:

Boundary {

Class=Transparent

}

彎曲程度通過在project.jcmp中設置Axis PositionX = -0.005來指定。(參見Axis PositionX的定義和詳細資訊)。

計算受限於project.jcmp檔中SelectionCriterion感興趣的模式。

SelectionCriterion {

NearGuess {

Guess = 1.4513

NumberEigenvalues = 1

}

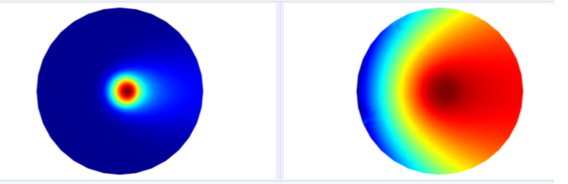

下圖顯示了計算出的本征模的強度分佈。左邊的強度是線性的，右邊的強度是對數的。計算模式主要是y偏振。相應的特徵值存儲在檔eigenvalues.jcm中。
