Jcmsuite應用：脊形波導模式分析

時間:2022-03-30 13:20來源:未知作者: infotek點擊:次列印

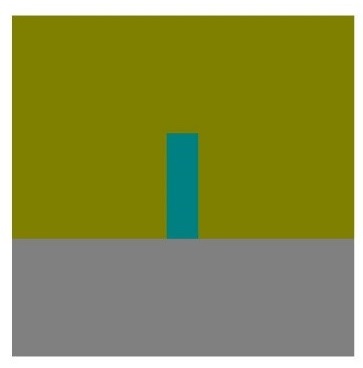

本教程示例演示了集成光子電路的典型脊形波導的模式分析:

根據積體電路的設計和功能，這種波導可以呈現為直線或曲線結構。JCMsuite允許方便的分析直和彎曲的情況。

在專案檔案中定義了數值傳播模式設置，其中設置參數AxisPositionX = -1e-6，用於設置波導問題的曲率。因此，將二維截面處理為圓形沿著y軸進行一個掃掠。另外y軸由AxisPositionX替換，即柱面軸的x方向位於AxisPositionX。當省略參數AxisPositionX時，AxisPositionX >Infinity情況收斂於未彎曲/筆直情況，這是積極地。計算出的1e-6曲率半徑的有效折射率為3.0189192705+0.0000001039i。與給出有效折射率為2.9854767050+0.0000000000i的筆直情況相比，有效折射率的虛部量化了沿彎曲波導前進時由於模態洩漏而造成的輻射損失。

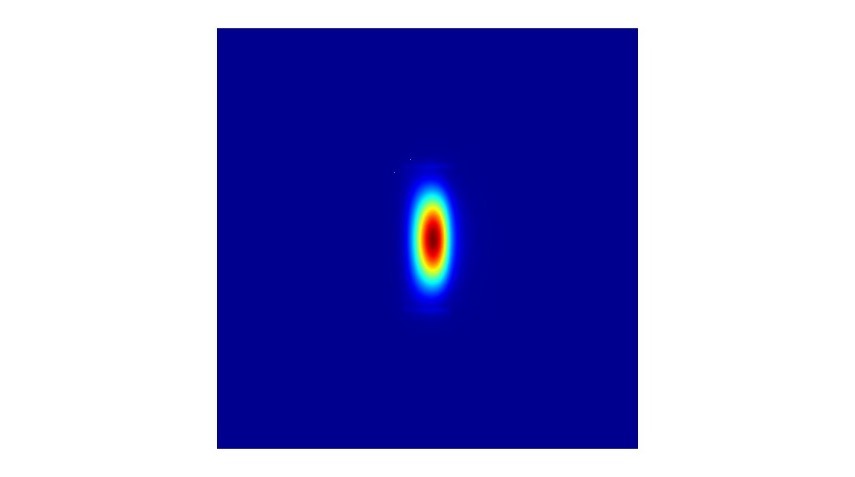

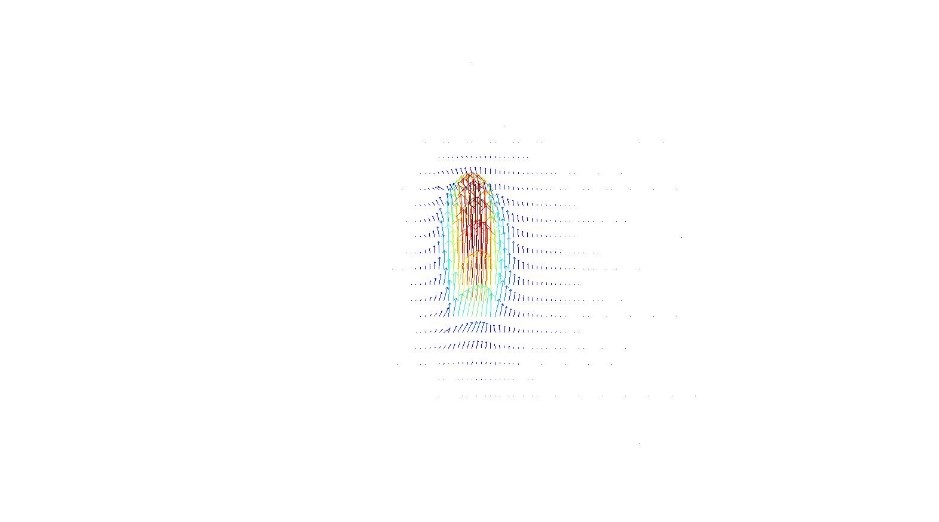

下面是彎曲波導基模的強度和向量場：
