這個教程的例子模擬光散射到襯底上的球面粒子。粒子被S偏振和p偏振的斜射平面波照射。JCMsuite計算近場解。後處理用於計算吸收和繞射截面,並匯出場輪廓。

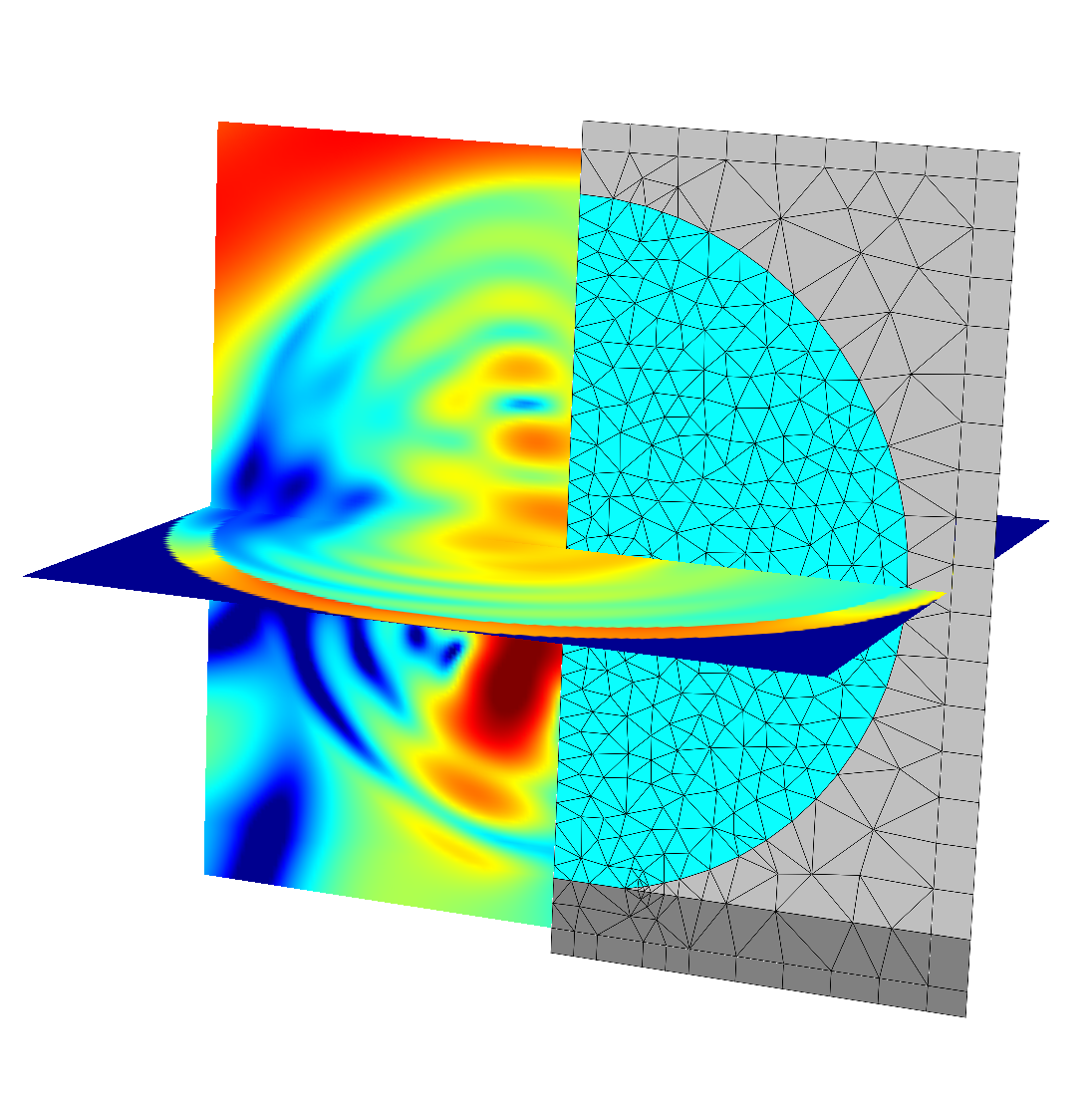

近場強度(偽色,對數尺度)在兩個截面和三角形網格的幾何結構
計算域定義為xy平面上的一個平行四邊形。在第6行中,選擇了將y軸定義為坐標系的旋轉對稱軸。球體由一個(旋轉的)扇形(23-33行)定義,基片由一個(旋轉的)平行四邊形定義。
密度積分後處理可用於計算吸收截面。 通量積分後處理可用於計算散射截面。 (另外,遠場計算/傅立葉變換後處理也可以用於獲得角相關的散射振幅) 在本例中,Export Fields後處理用於視覺化目的。
data_analysis資料夾還包含一個腳本,其中幾何、材料、光源和計算參數可以設置,並在其中執行波長掃描,產生波長依賴的吸收和散射截面計算(包括相應的範本檔layout.jcmt、sources.jcmt、materials.jcmt、project.jcmpt)。 請注意,在這種情況下,JCMsuite是在Daemon模式下使用的,它允許同時執行各種波長的波長掃描。 有了適當的硬體和許可證,所有波長回應可以同時計算,允許快速計算整個參數掃描。

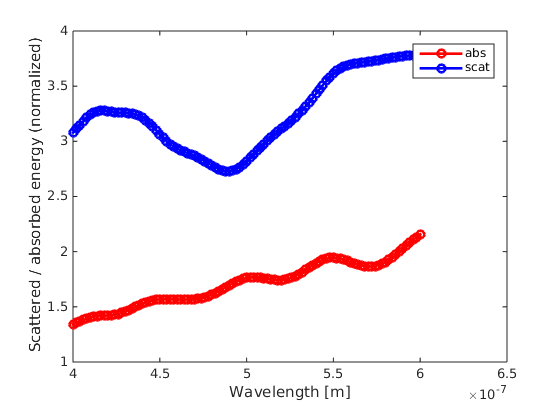

襯底頂部奈米球基於波長的吸收和散射
|
