Jcmsuite應用：光學環形共振腔模擬

時間:2022-05-13 15:00來源:未知作者: infotek點擊:次列印

本案程演示了環形共振腔的模擬。這種類型的集成光子器件，例如用作升/降濾波器或在傳感應用中，當物質或粒子附著在環上時，通過測量其共振頻率的位移來檢測:

對於集成光子電路中的無源光器件，s矩陣通常是研究的熱點。它描述了通過埠/波導進入設備的電磁場如何傳播到設備的所有埠。s矩陣的項是繼承磁場振幅變化和相移的複數。一個完整的器件網路通常是通過計算所涉及結構的所有s矩陣，然後求解電路的全域耦合s矩陣來簡化的。

上述器件的散射模擬涉及兩個步驟。首先，計算進入器件的波導模式。這些都不是像平面波源那樣的解析解，因此它們是用有限元數值方法得到的。對於二維環形共振腔，計算了一維傳播模式(平板波導模式)。

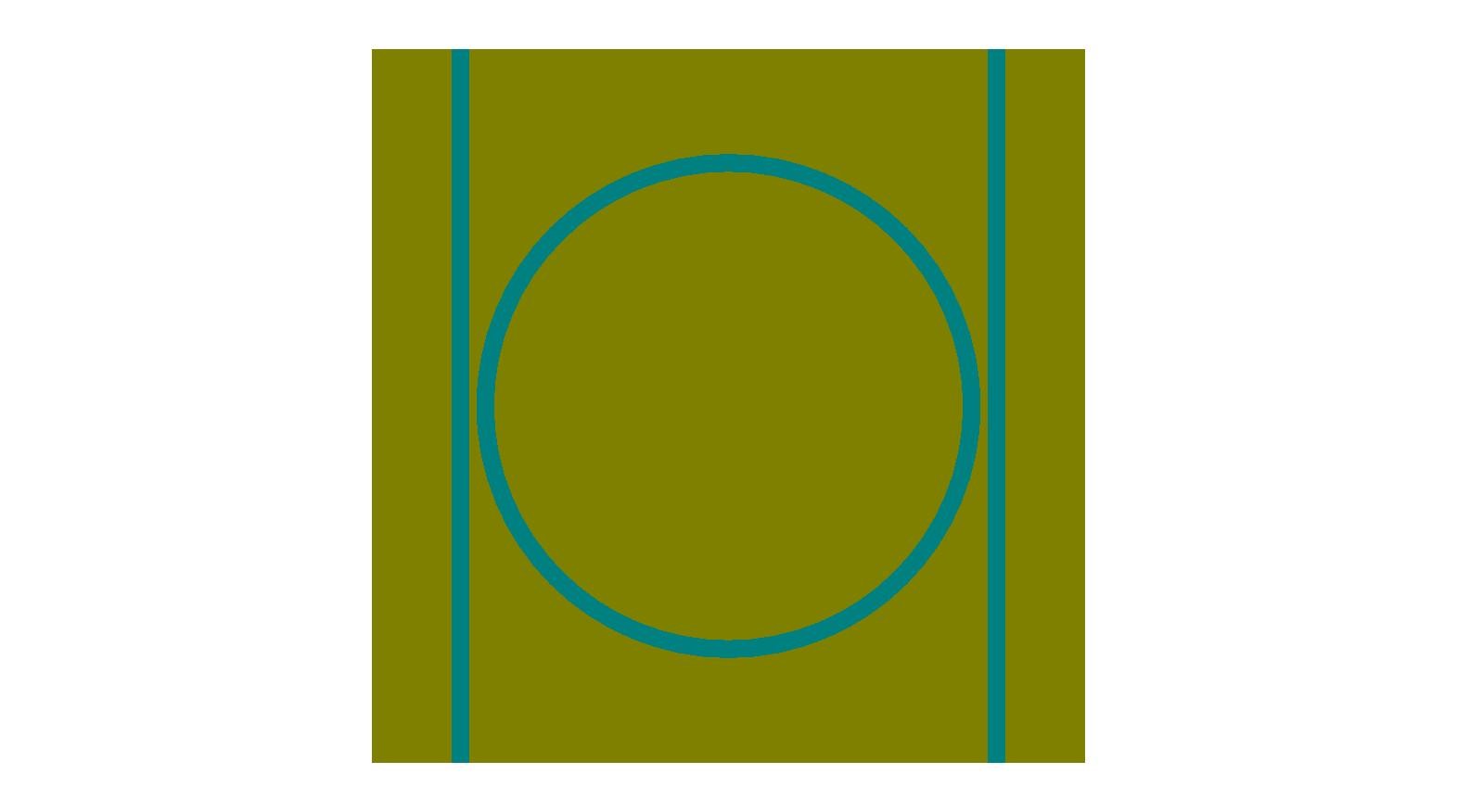

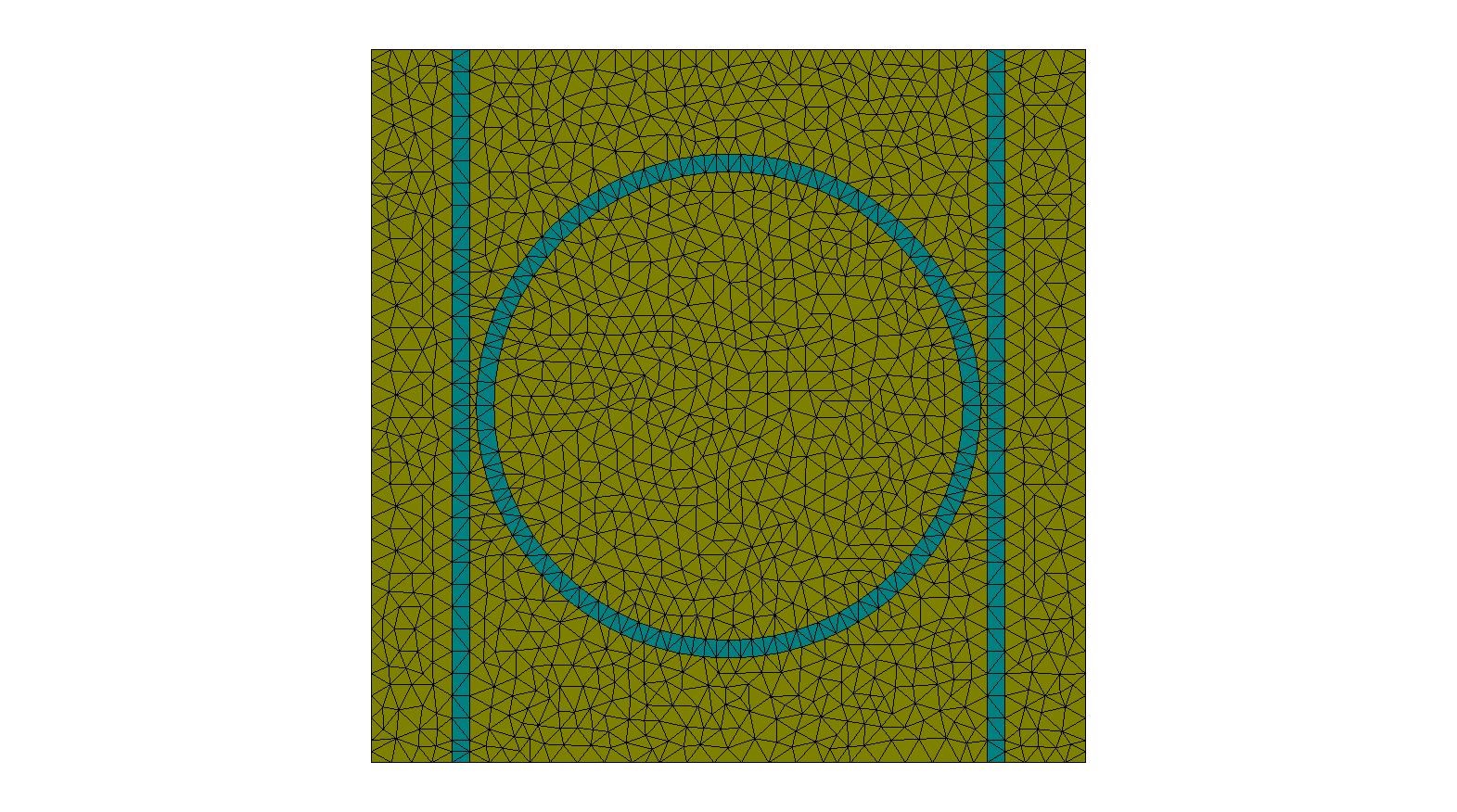

在本案例中，所有進入器件的波導具有相同的幾何形狀。通過環形共振腔和兩個平行波導的組裝，建立二維幾何結構:

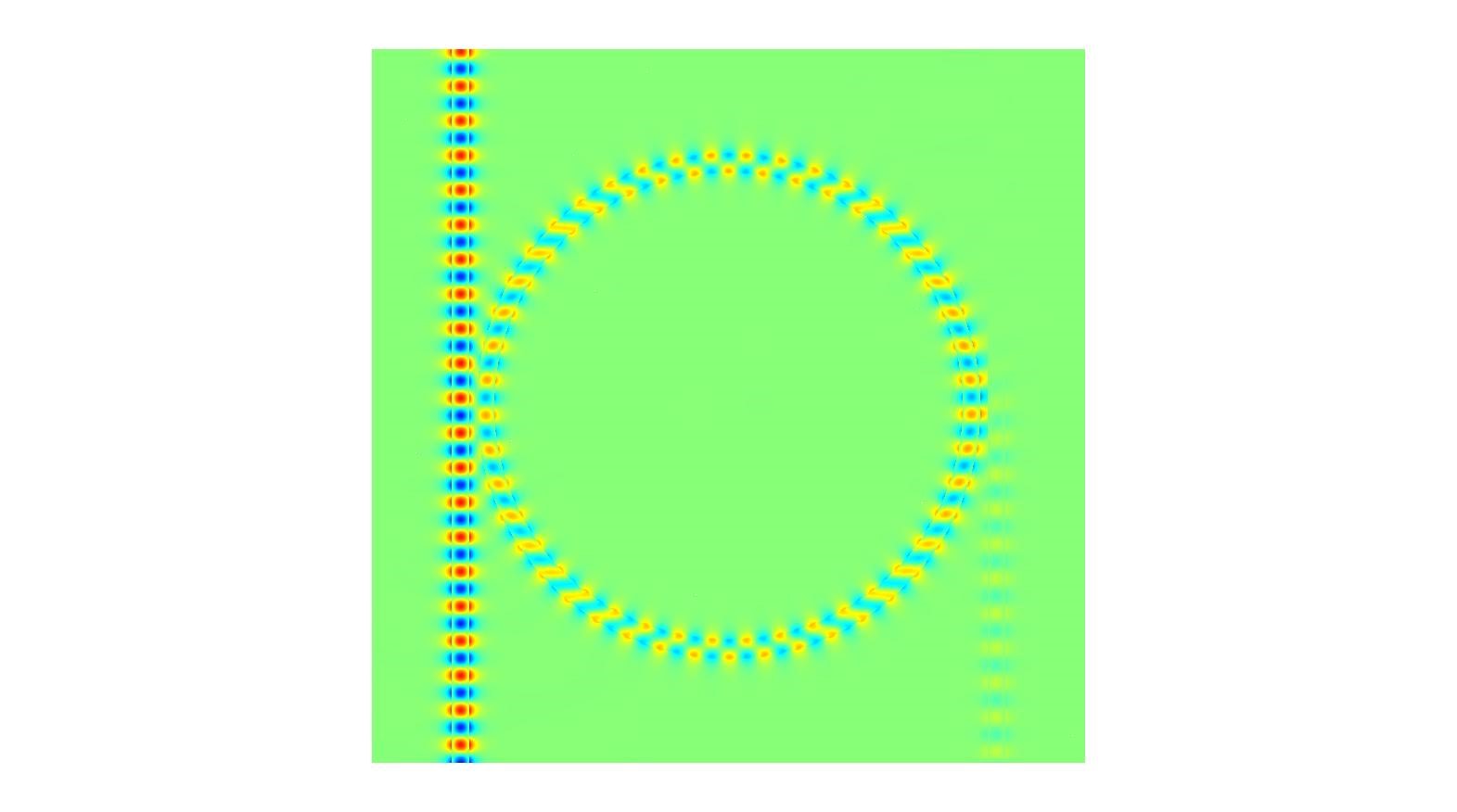

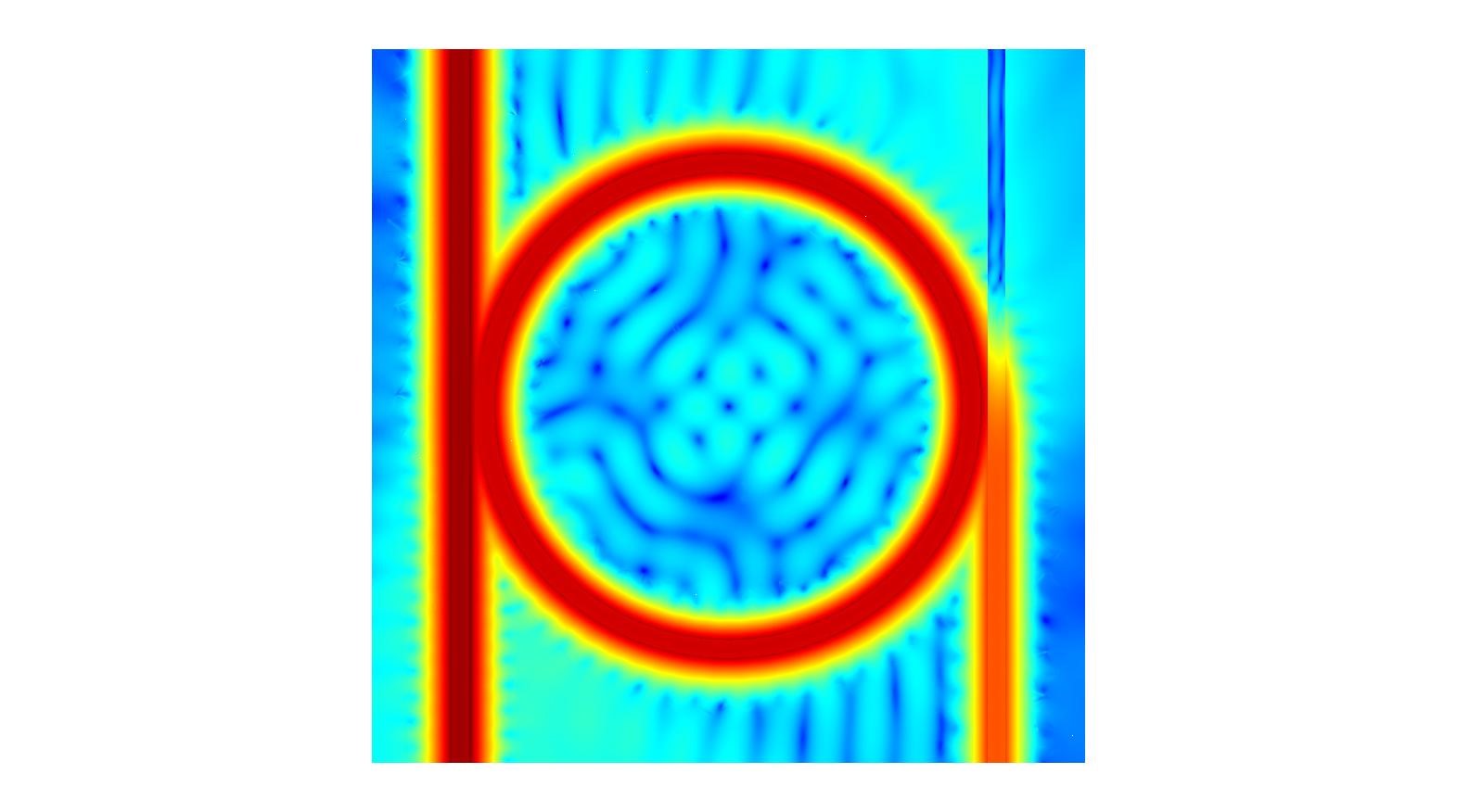

下圖為電場近場的x分量和光強的對數圖:
