用於一般光學系統的光柵元件

時間:2022-09-28 22:34來源:未知作者: infotek點擊:次列印

摘要

光柵是光學中最常用的繞射元件之一。如今，它們經常被用於複雜的系統中，並與其他元件一起工作。在這種情況下，非常需要將光柵不僅僅是作為孤立的元件來類比，而是與系統的其餘部分結合，以評估整個系統性能。VirtualLab Fusion提供了一個獨特的光柵元件，允許在光路中輕鬆地包含各種不同形狀的光柵，無論是一維週期光柵(層狀)，二維週期光柵，或體(布拉格)光柵。本案例介紹了該元件的功能，包括光柵級次的設置和堆疊的定位。

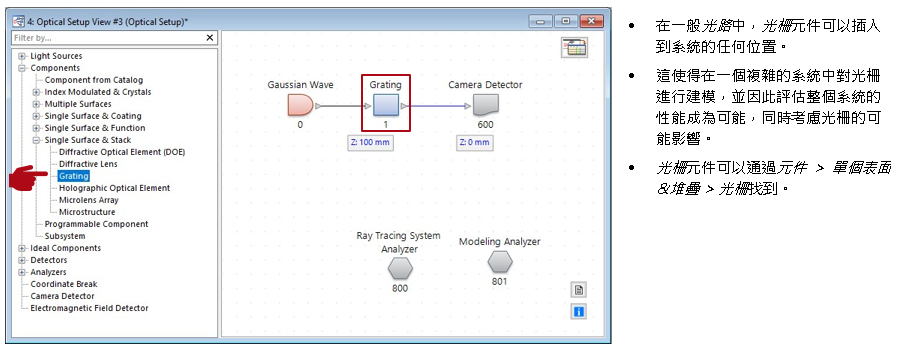

系統內光柵建模

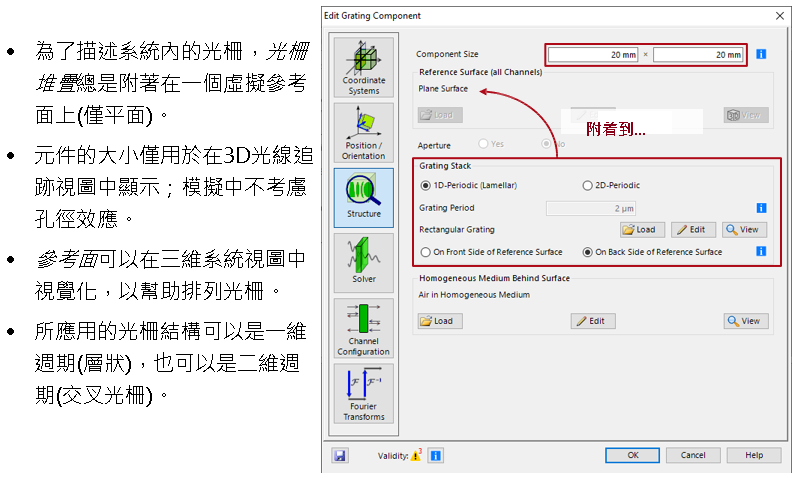

附著光柵堆疊

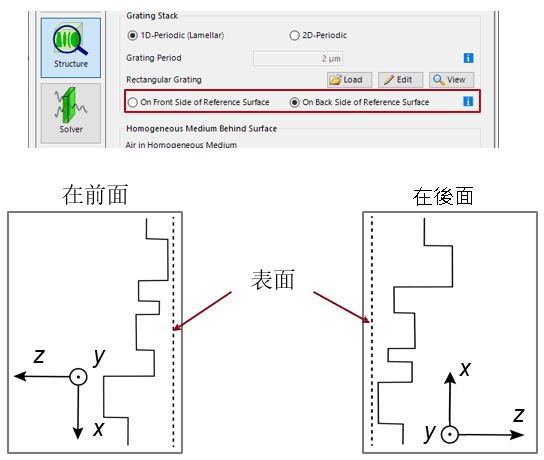

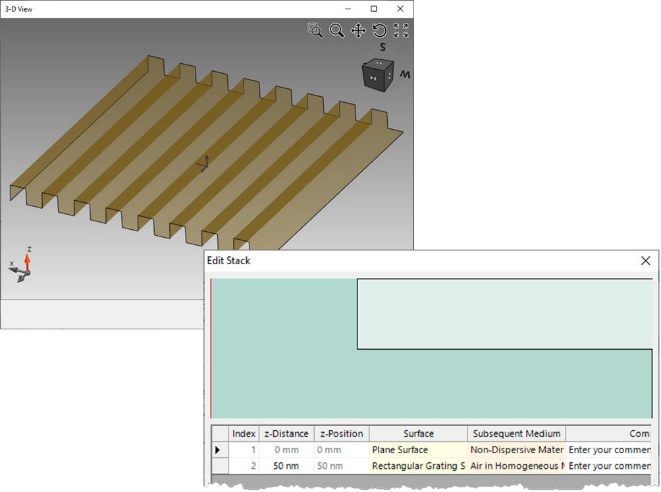

堆疊的方向

堆疊的方向可以用兩種方式指定：

它既可以應用在表面的正面，也可以應用在背面(在固體標籤中定義)。

請注意，如果堆疊位於正面，堆疊將繞Z軸旋轉180°。這會影響堆疊的內部坐標系，需要在定義高度輪廓時加以考慮。

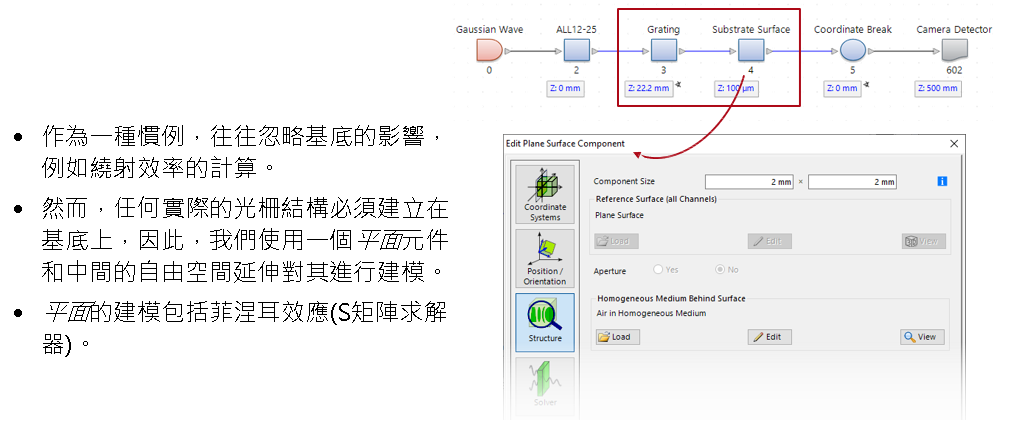

基底的處理、菲涅耳損耗和繞射角

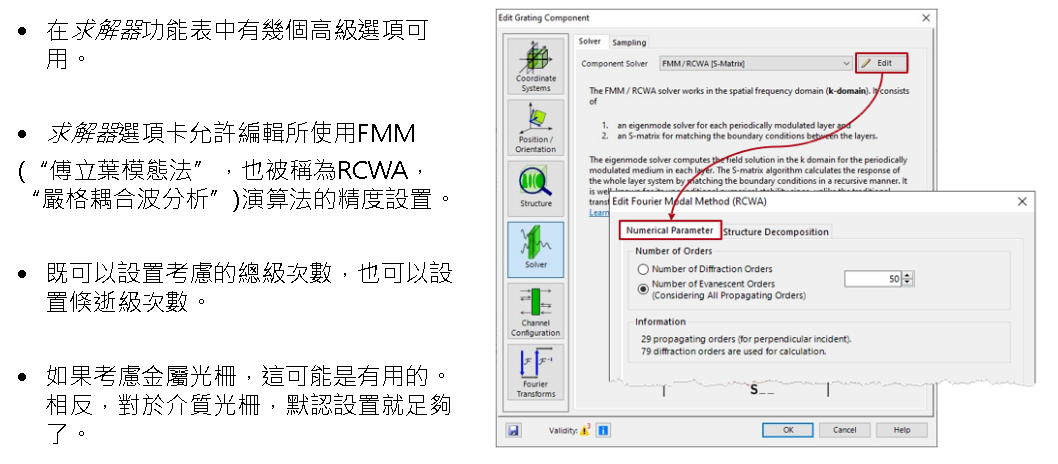

高級選項和資訊

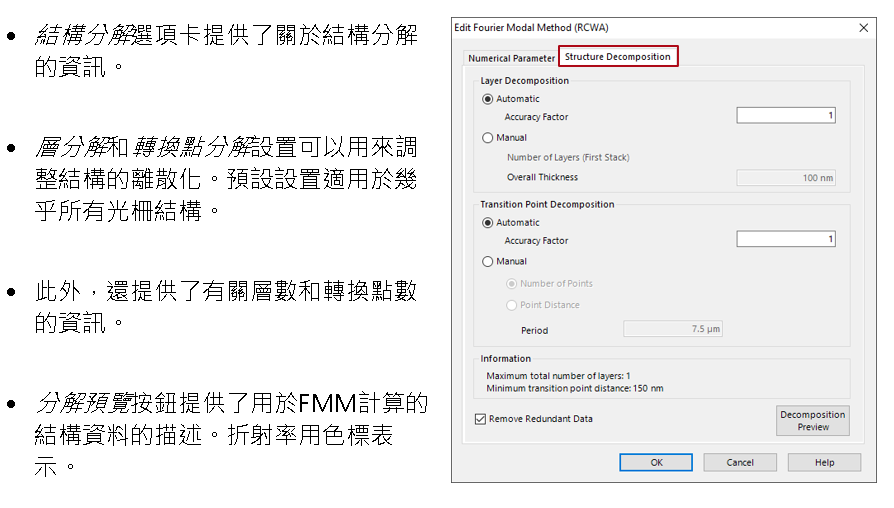

結構分解

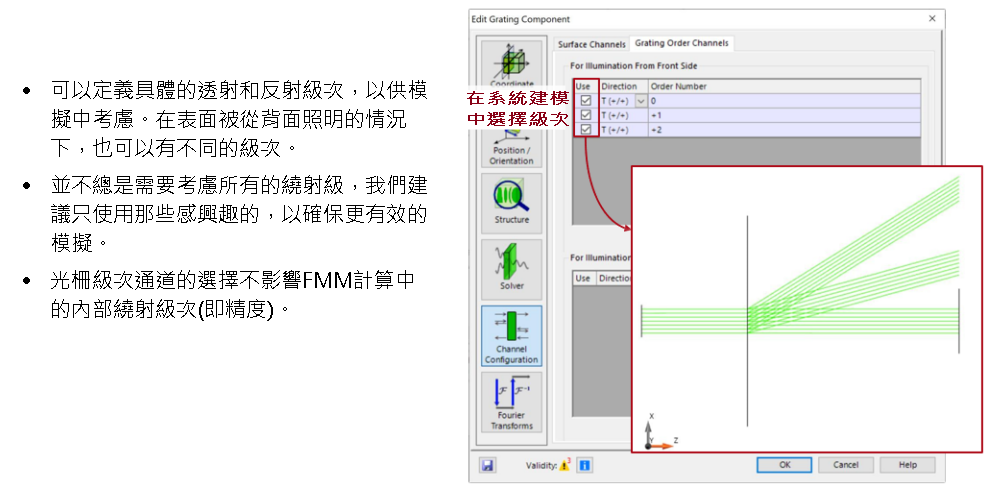

光柵級次通道選擇

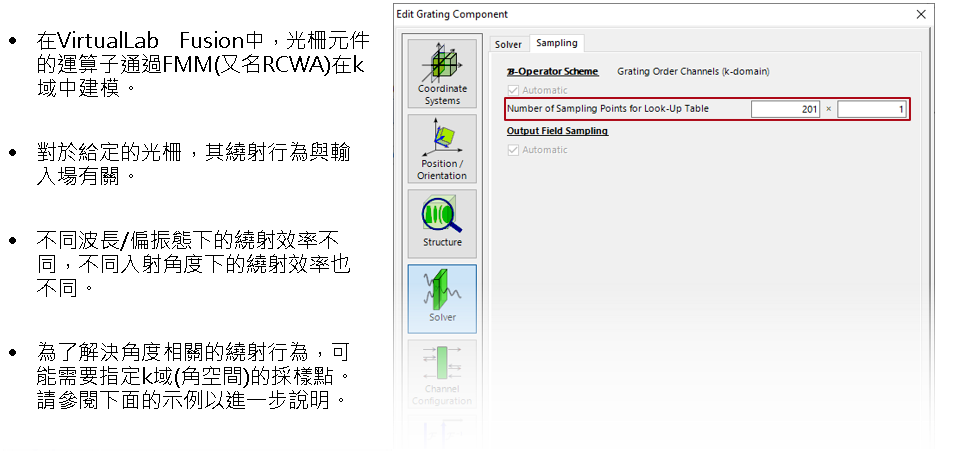

光柵的角度回應

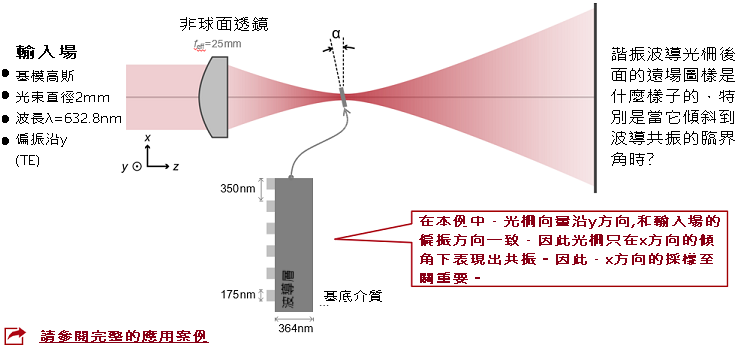

例：諧振波導光柵的角回應

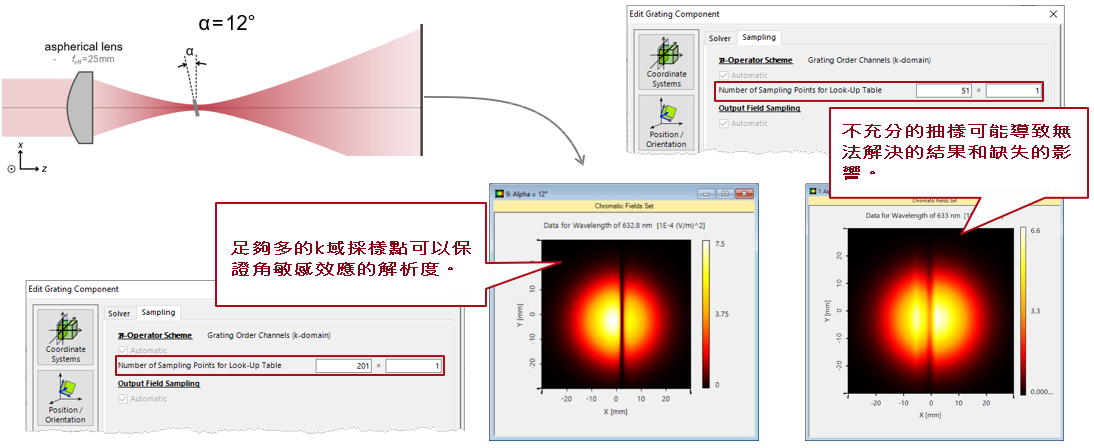

諧振波導光柵的角回應

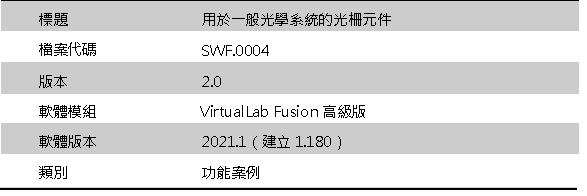

檔案資訊

延伸閱讀

-    使用介面配置光柵結構
-    使用特殊介質配置光柵結構
-    VirtualLab Fusion技術FMM / RCWA [S矩陣]
-    Czerny-Turner設置
