摘要
通用探測器是在VirtualLab Fusion探測器中最通用的工具,用來評估和輸出任意電磁場資訊。它能夠提供不同域(空間和空間頻域)和坐標系(場與探測器位置的坐標系)的資訊。此外,它還可以通過使用非常靈活的內置或定制的外掛程式,進一步評估入射光場資訊,並計算更多物理量、輻射量或光度量。

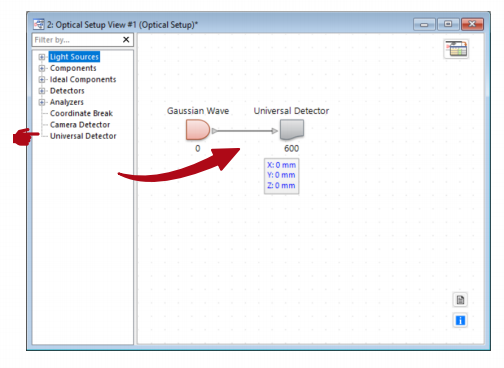

如何尋找通用探測器?
通用檢測器可以在光路編輯器元件庫中找到,要添加到您的系統,只需直接拖放到所需的位置。

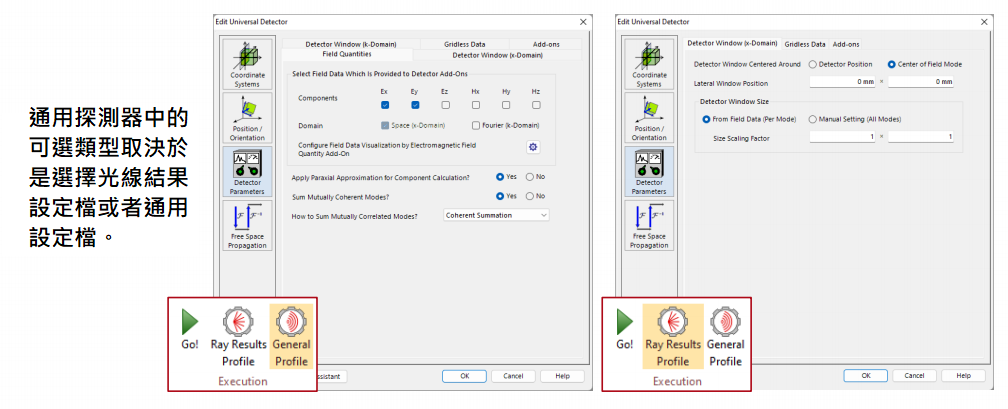

具有不同建模設定檔的通用探測器

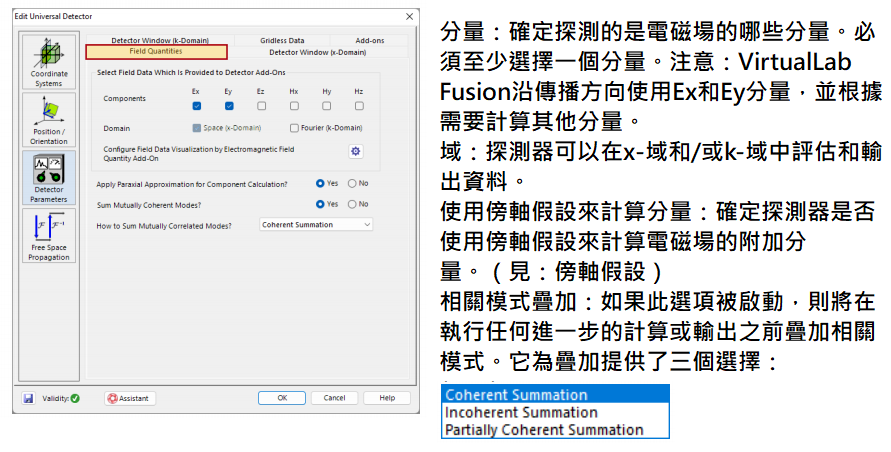

場量(通用設定檔)

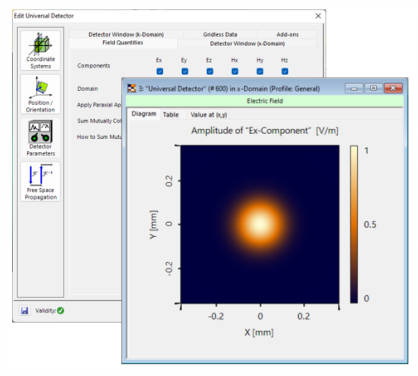

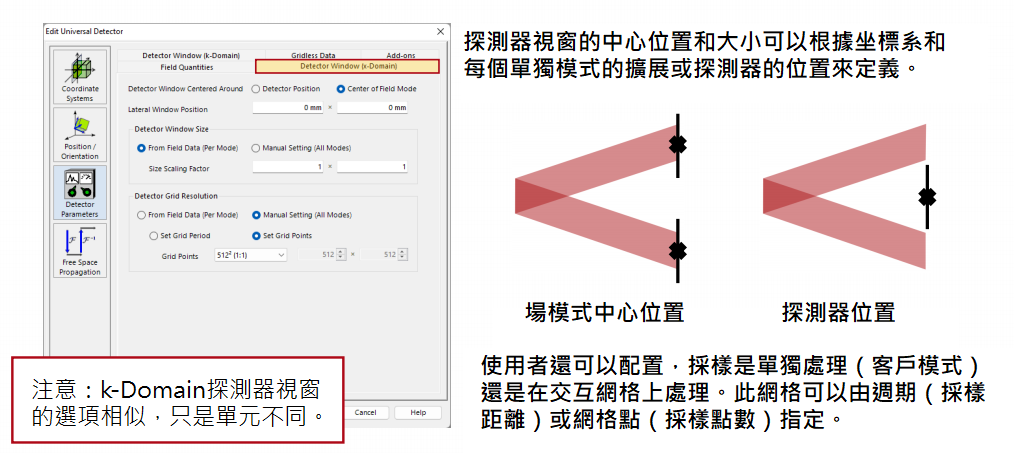

探測器窗口

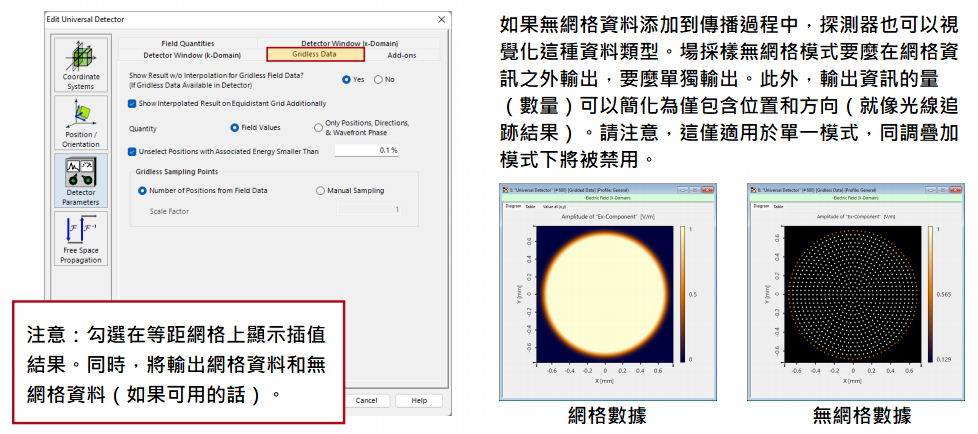

無網格數據

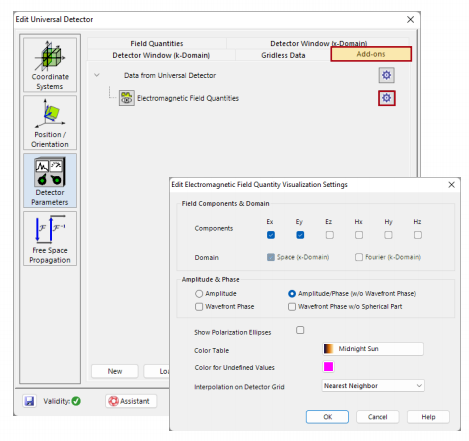

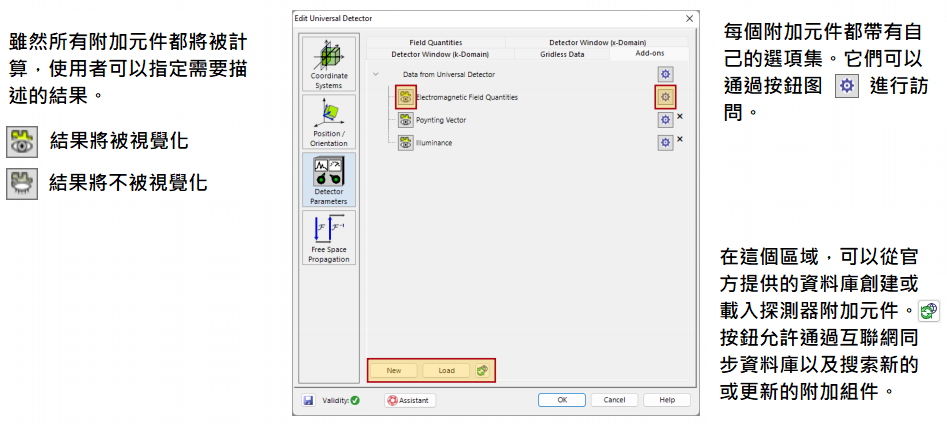

探測器附加組件-電磁場量
附加元件是一種通用的工具,它允許基於入射場資料(單個物理量或二維陣列)對任何值進行附加計算。它們以樹狀形式排列,因為在這種情況下一個附加元件需要另一個附加元件的結果。
預設情況下,電磁場量附加組件是預設置的,不能被刪除。它可以輸出x-域和/或k-域中的任何場資訊。請注意,只能輸出場分量,並在“場量”選項卡中選擇(但不需要輸出所有分量)。此外,同時支持輸出振幅或波前相位,以及顯示選項。
探測器附加元件-自訂附加元件

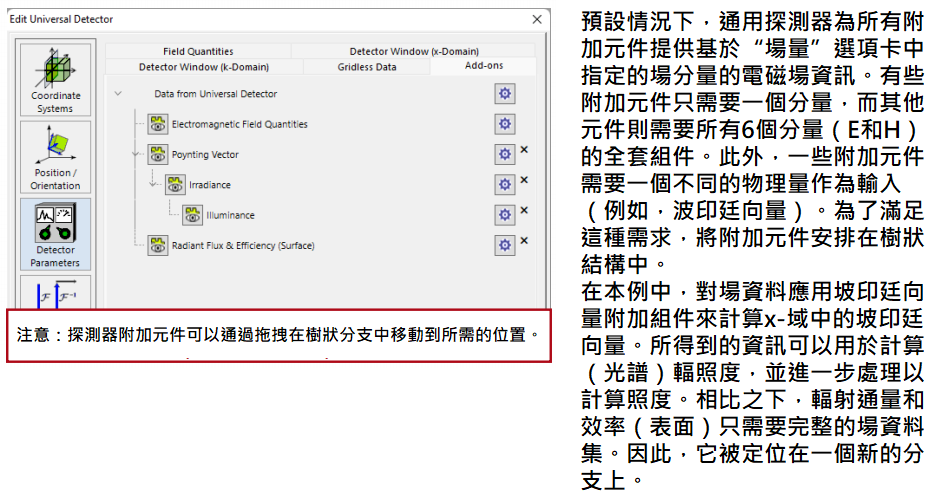

探測器附加元件-層次樹狀分支

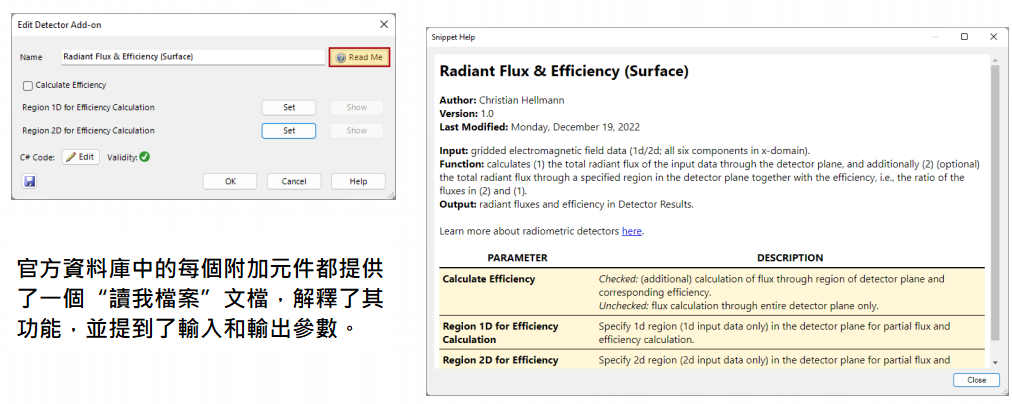

探測器附加組件讀我檔案—我的文件

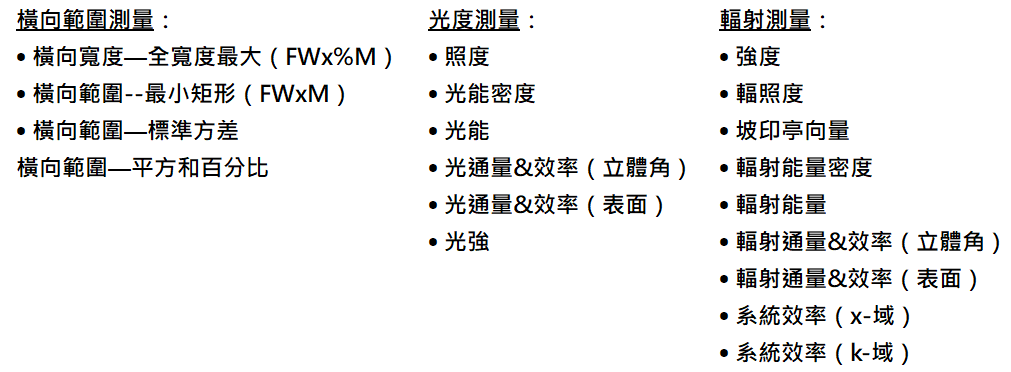

Release 2023.1-附加組件概述
官方資料庫將可用的探測器附加組件分類為子類別。隨著2023.1版本的發佈,有以下附加組件
區域指示:
從Light Guide中添加區域資訊

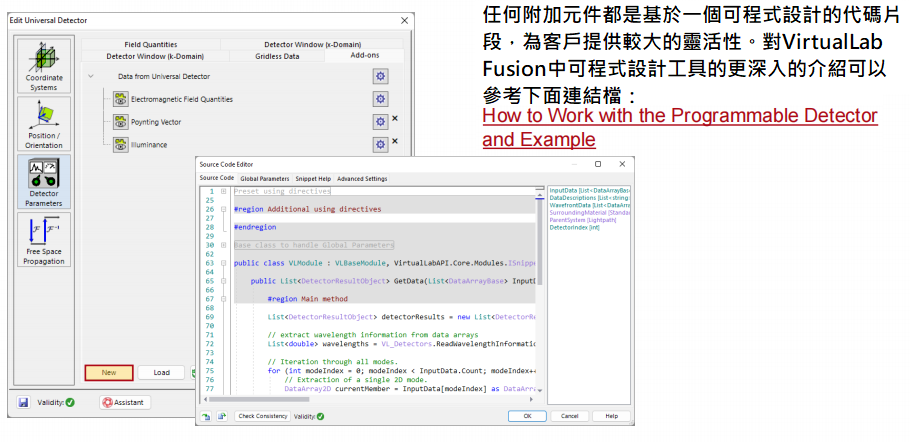

探測器外掛程式-可程式設計的代碼片段

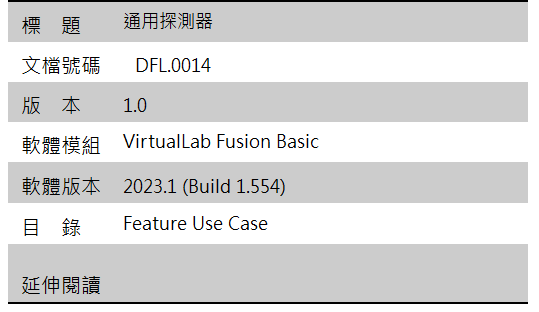

檔案資訊
|
|
|
|
