分層介質組件

時間:2022-10-11 16:03來源:未知作者: infotek點擊:次列印

摘要

分層介質元件旨在對一系列平面圖層進行嚴格而快速的分析，其中每個平面圖層後面都是均質(各向同性或各向異性)介質。這種配置在例如塗層應用中特別令人感興趣。在這個案例中，我們展示了如何在VirtualLab Fusion中定義這樣的結構，並深入探討了它的特性。

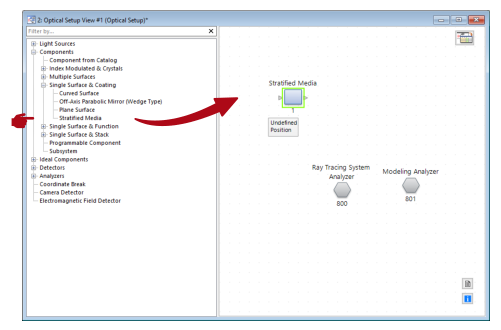

在哪裡可以找到元件？

分層介質元件可以在Components > Single Surface & Coating下找到。

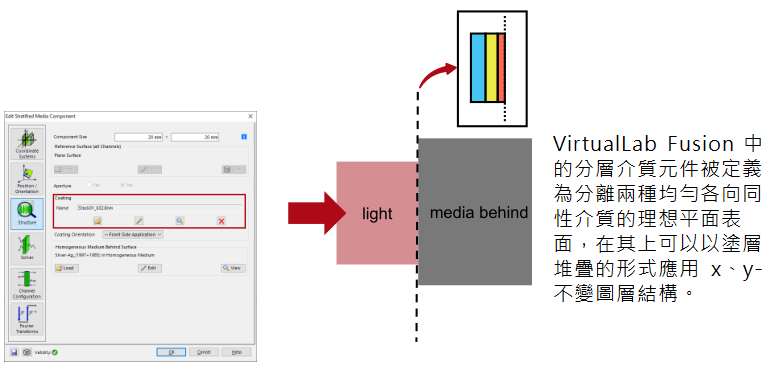

結構的配置

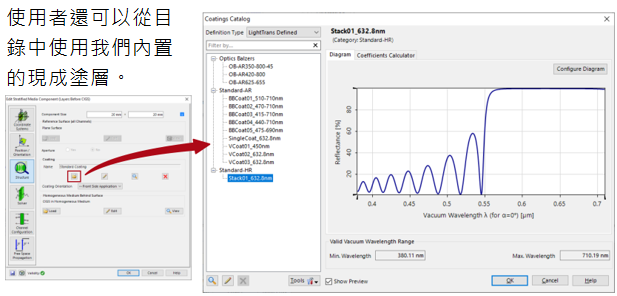

由塗層定義

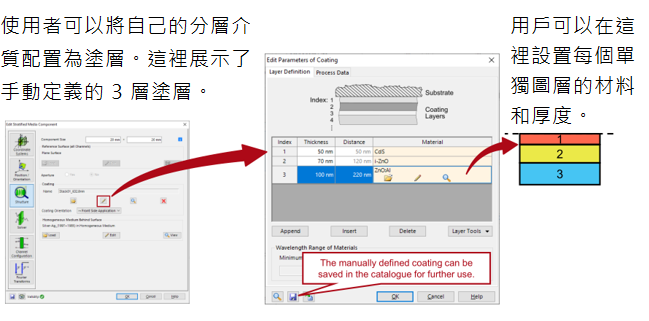

塗層輸入

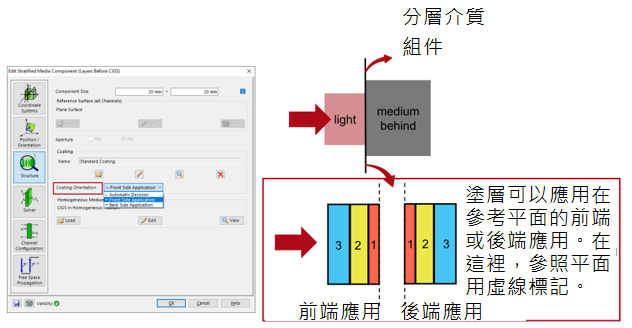

圖層序列的方向

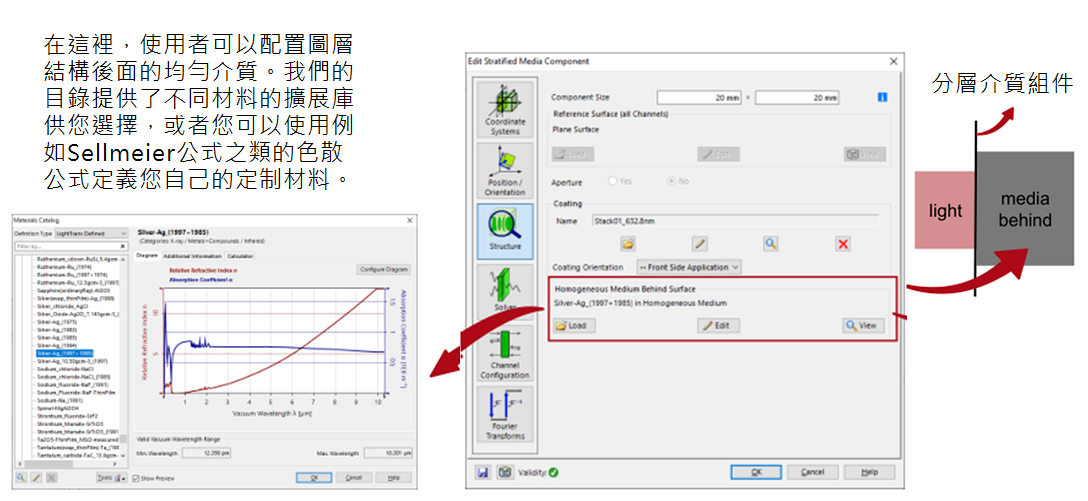

中後圖層結構

圖層矩陣求解器

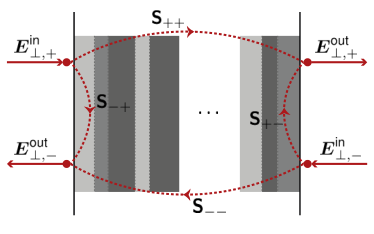

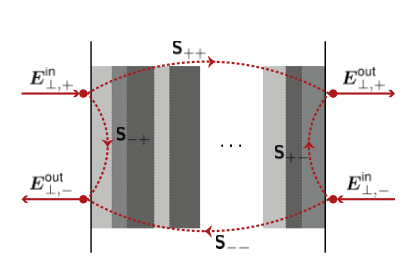

分層介質元件使用圖層矩陣電磁場解算器。該解算器在空間頻率域(k-domain)中工作。它包括

1. 每個均勻圖層的本征模解算器和

2. 匹配所有介面邊界條件的S-矩陣。

本征模解算器計算各圖層中均勻介質在k域中的場解。S-矩陣演算法通過遞迴方式匹配邊界條件來計算整個圖層系統的回應。這是一種眾所周知的無條件數值穩定性方法，因為與傳統的傳遞矩陣不同，它避免了計算步驟中的指數增長函數。

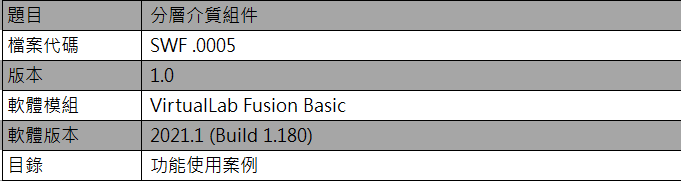

檔案資訊

延伸閱讀
