光纖耦合透鏡的參數優化
時間:2022-10-24 11:05來源:未知作者: infotek點擊:次列印

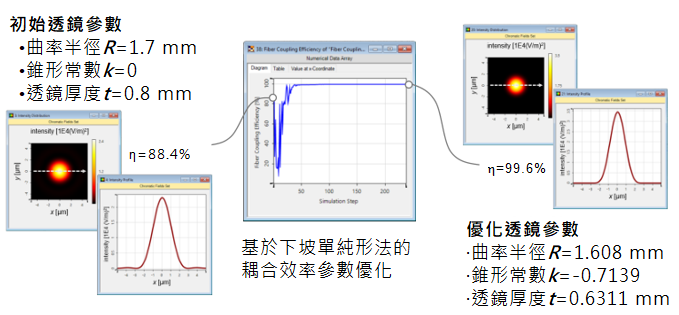

摘要

       光纖是現代光學中最通用的元件之一。它們最具價值的特性之一是能夠以極低的損耗在極遠的距離(甚至幾公里)傳輸光能。另一方面，以盡可能高效率地將光耦合到光纖中往往是一項非常微妙的工作:在其他方面，光纖耦合透鏡必須精心設計，以確保焦點與光纖的傳播模式盡可能緊密地匹配。通過快速物理光學模擬VirtualLab Fusion中的參數優化，我們設計了一個圓錐表面的平凸透鏡，用於將光耦合到單模光纖中。

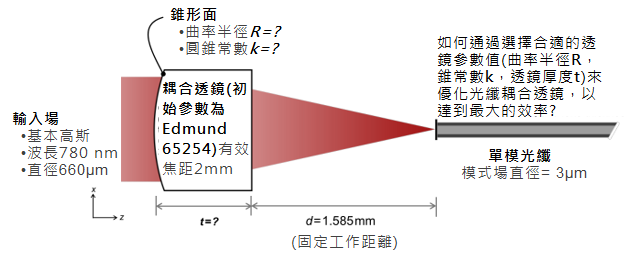

設計任務

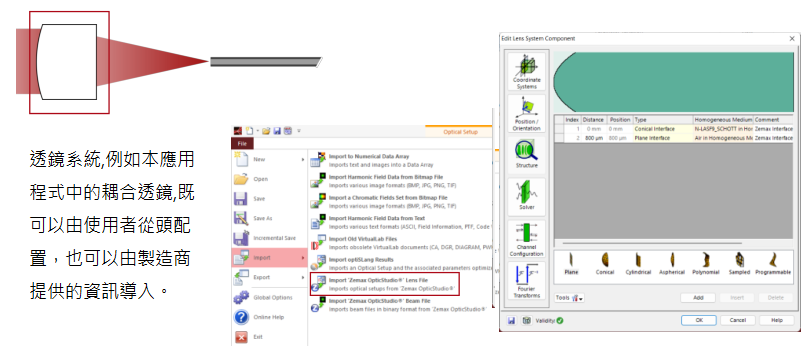

系統構建板塊-導入透鏡檔

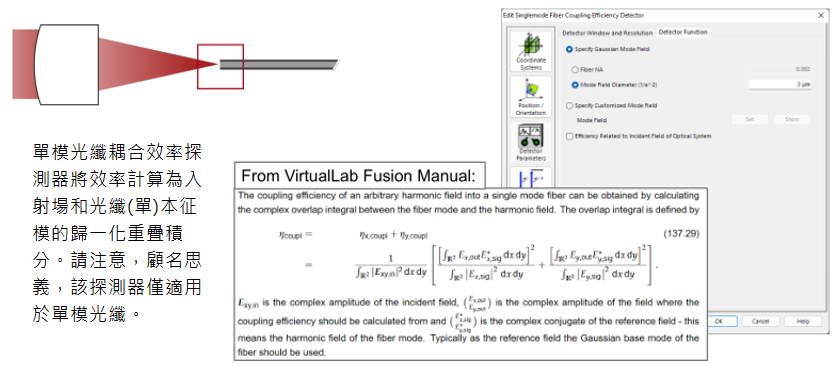

系統構建塊-光纖效率探測器





優化

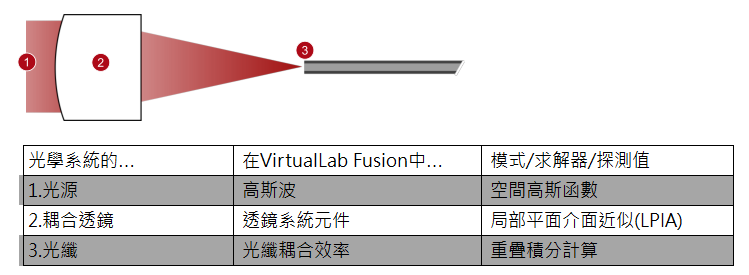

總結-組件...

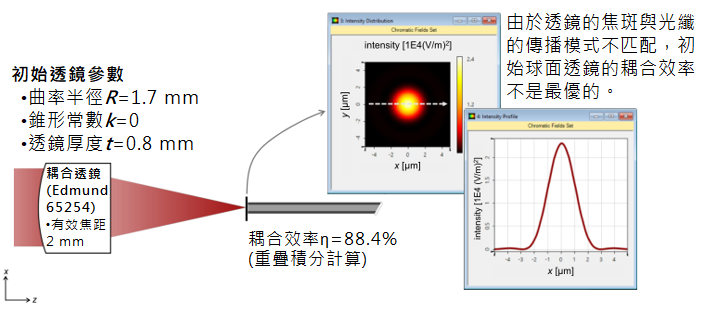

初始透鏡評估

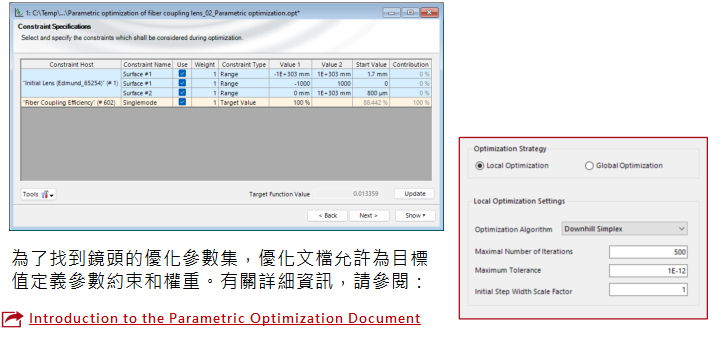

參數優化

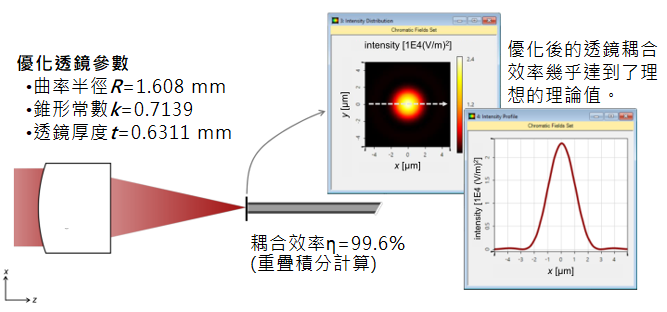

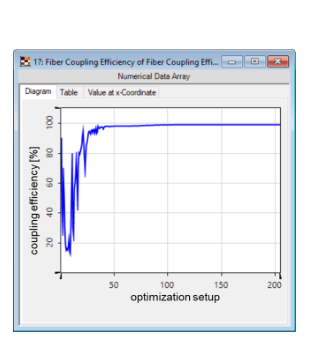

 優化透鏡的評估

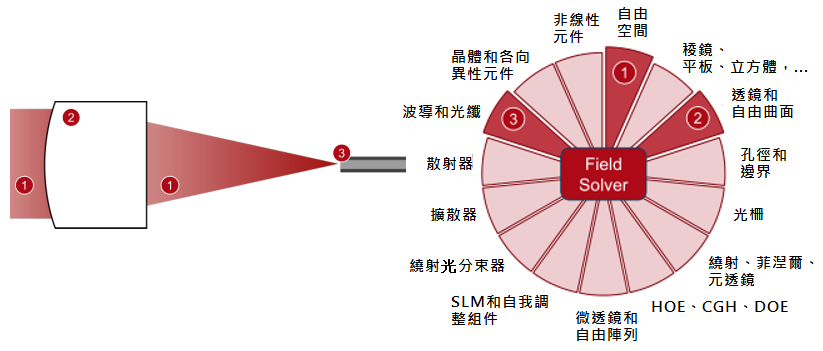

VirtualLab Fusion技術

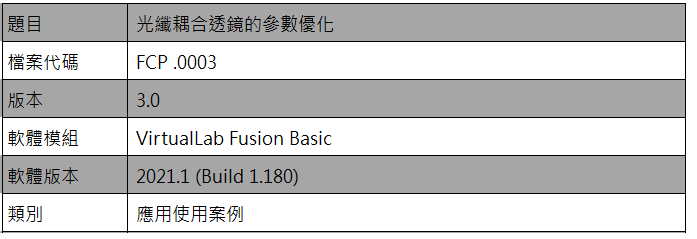

檔案資訊




延伸閱讀

- Optimal Working Distance for Coupling Light into Single-Mode Fibers

- Comparison of Different Lenses for Fiber Coupling

- Introduction to the Parametric Optimization Document
