參數運行掃描模式
時間:2022-10-26 17:14來源:未知作者: infotek點擊:次列印
摘要

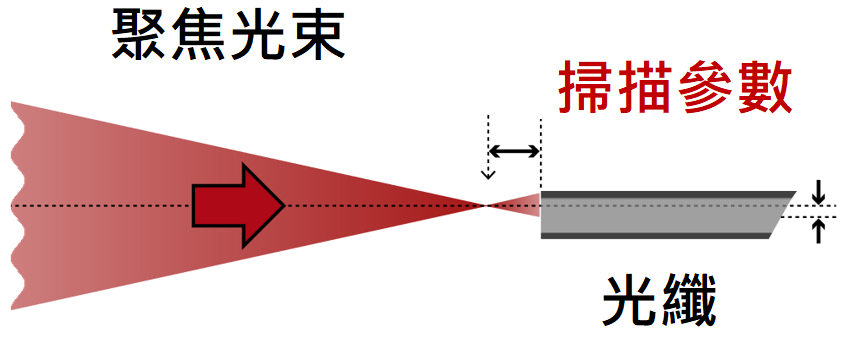

       VirtualLab Fusion 參數運行的掃描模式允許使用者執行參數掃描，其中幾個系統參數同時變化。 該案例通過公差分析示例演示了此功能，該示例與光纖耦合設置的效率有關，其中光纖在軸向和橫向上略微未對準。 參數運行文檔還提供了用於說明性顯示相應結果的特定選項。

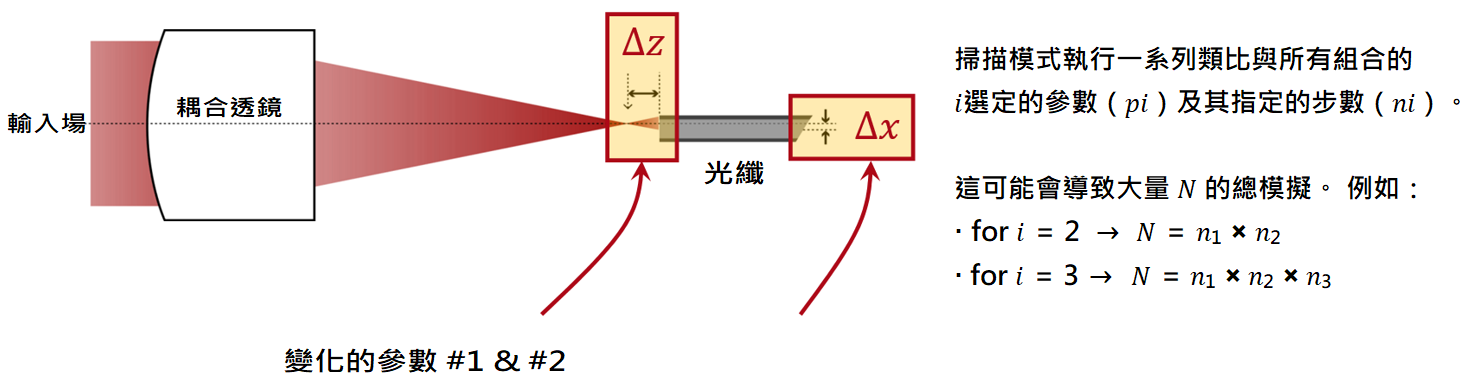

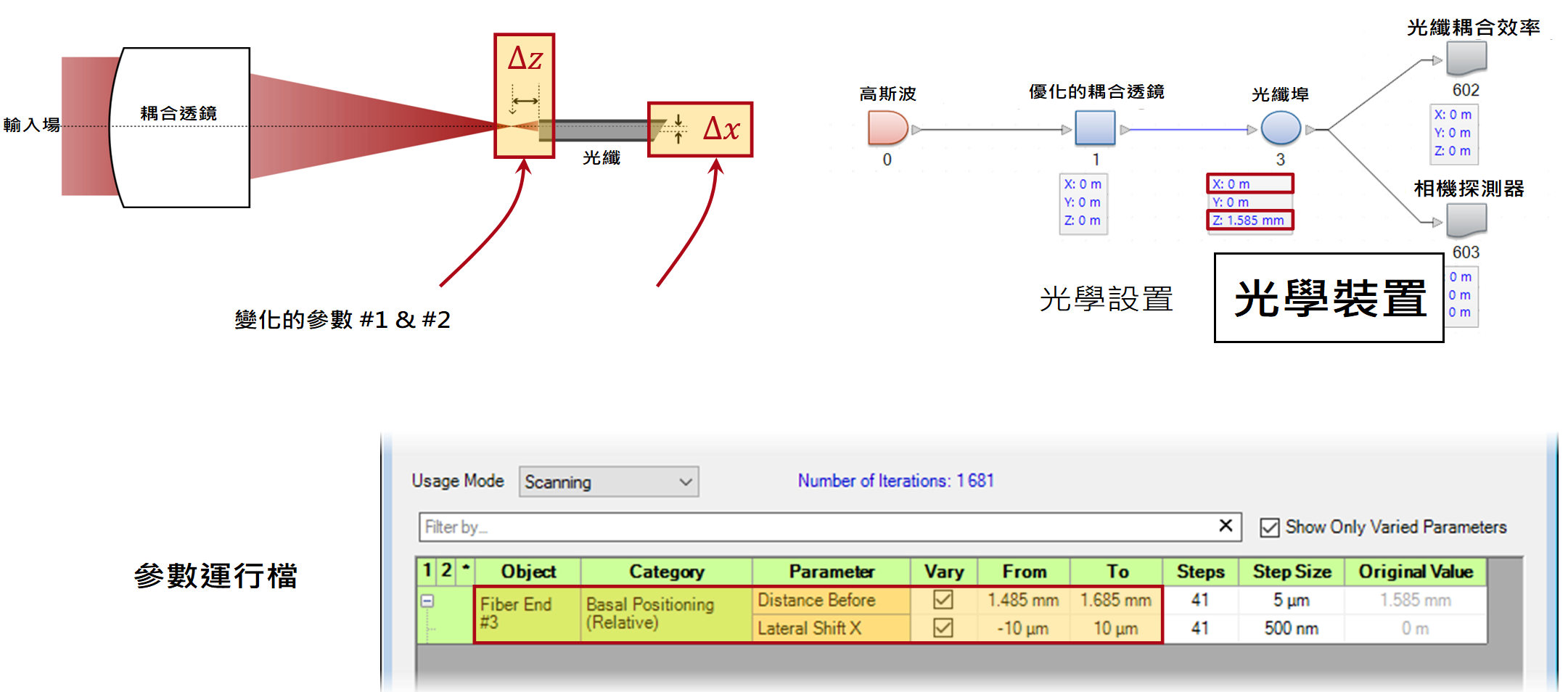

參數變化的配置：參數選擇

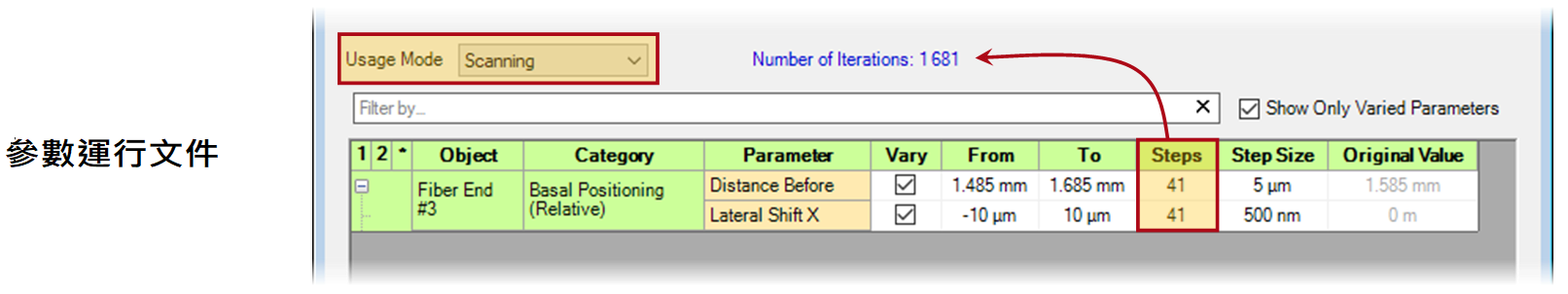

參數變化的配置：步驟定義

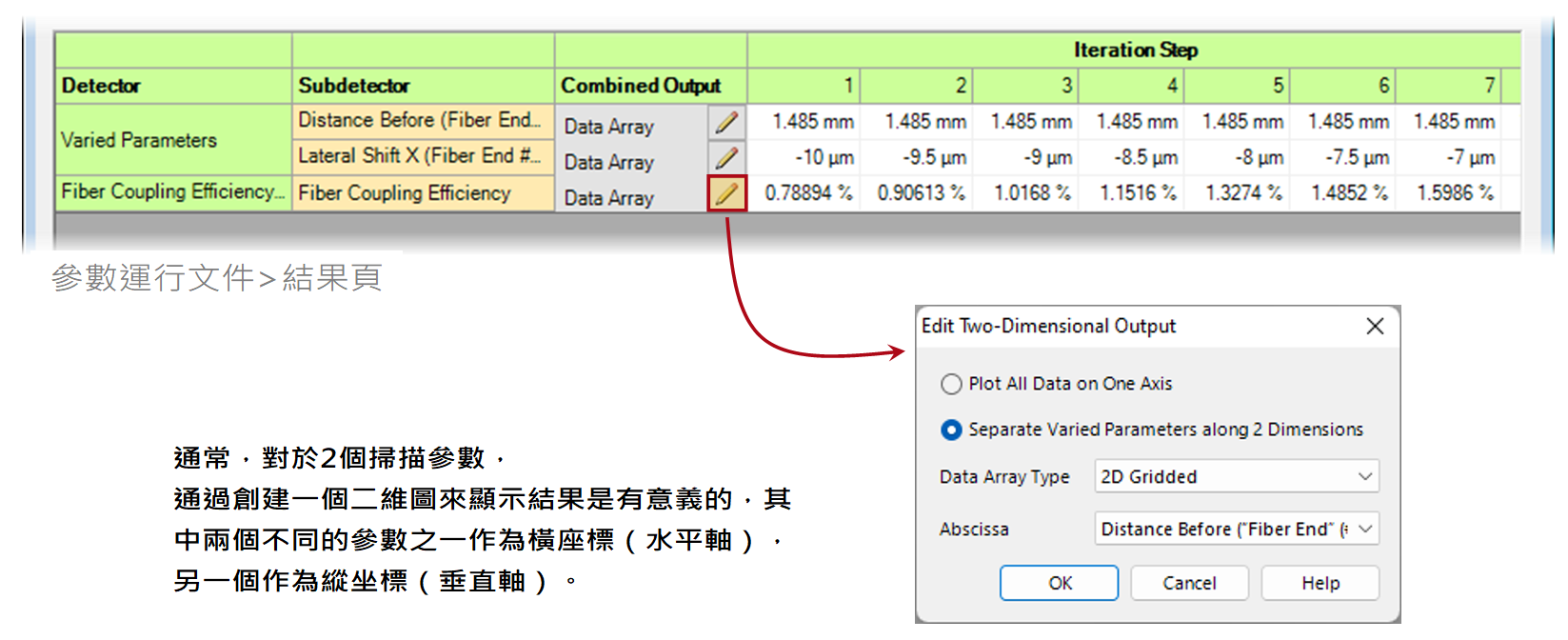

結果顯示選擇#1 – 2D 類型

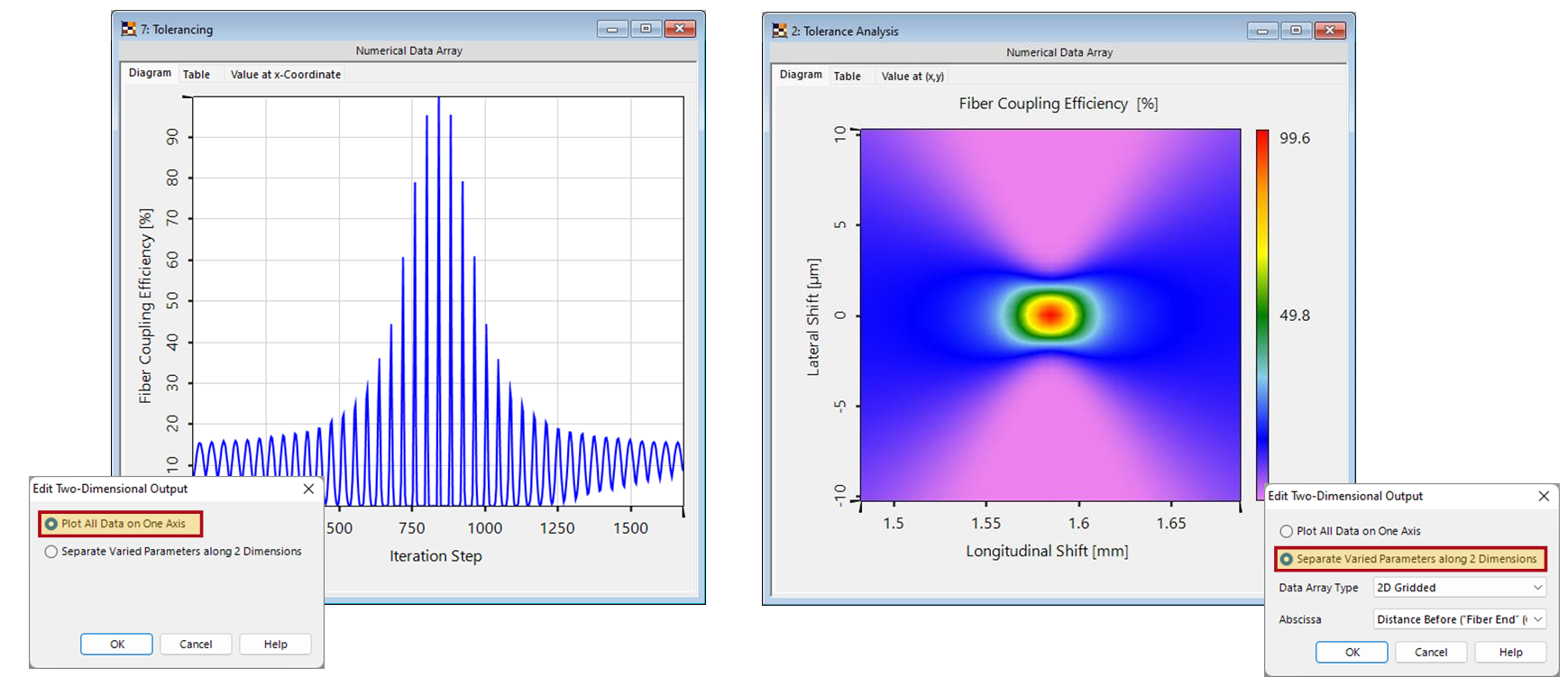

輸出格式比較

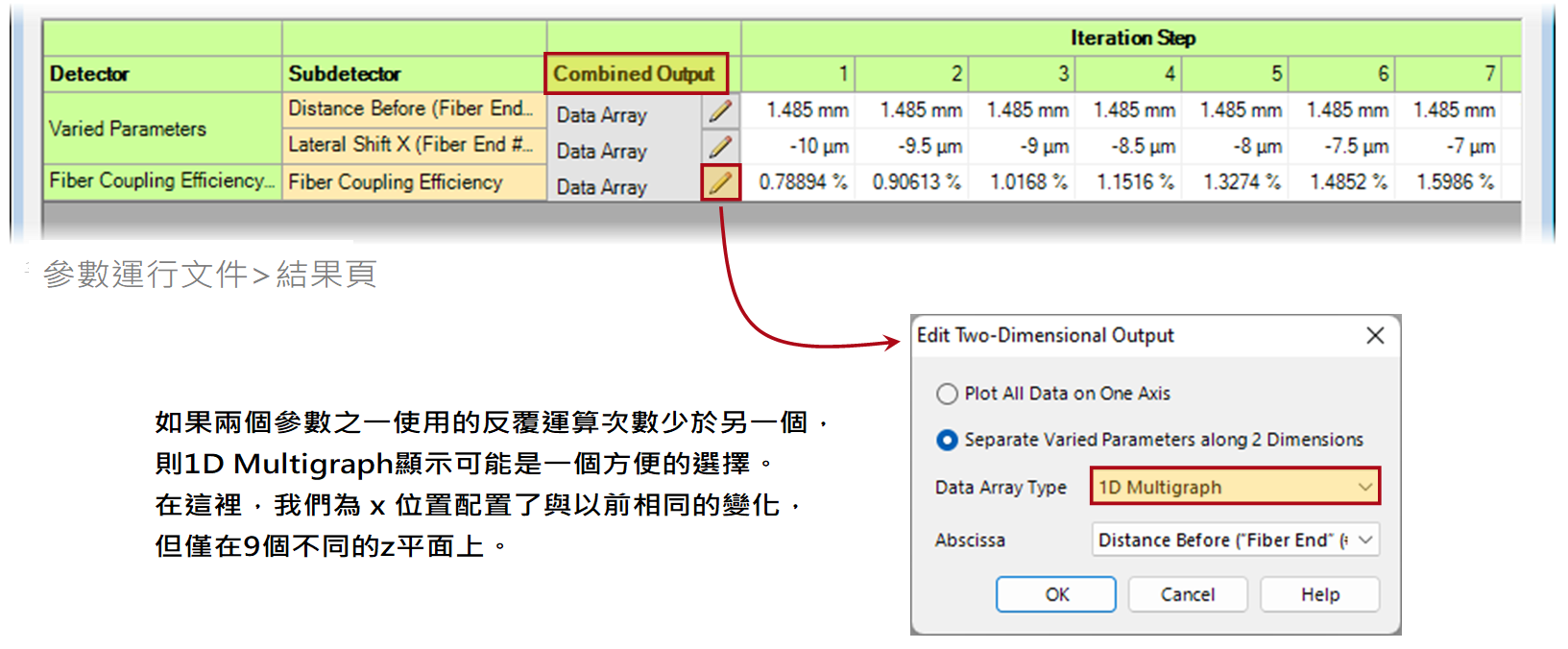

結果顯示選擇#2 – 1D 類型


 

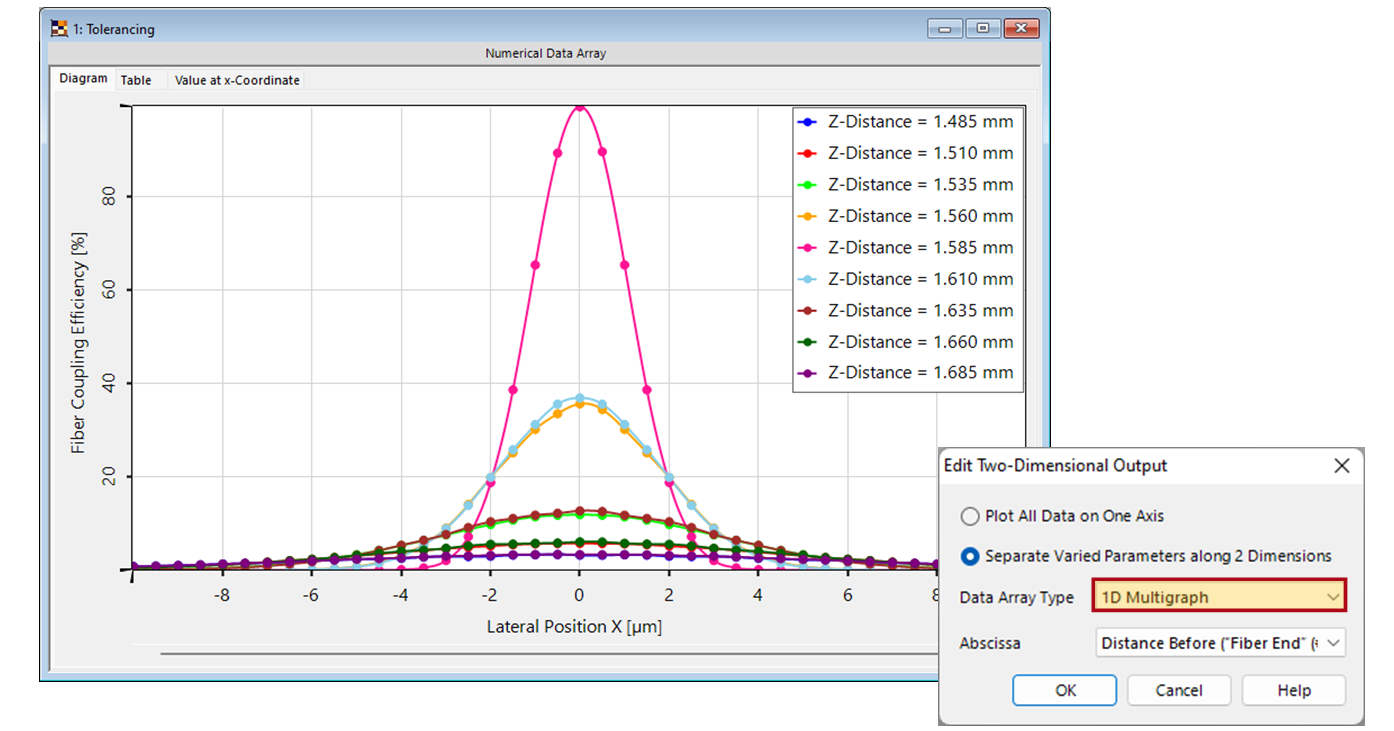

結果：一維多圖顯示

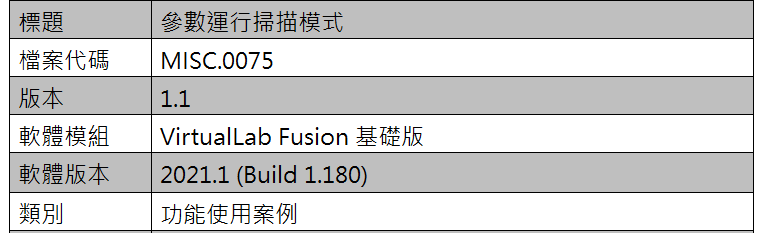

檔案資訊





延伸閱覽

- Usage of the Parameter Run Document

- Tolerance Analysis of a Fiber-Coupling Setup

- Programming a Scanning Parameter Run

- Animation Generation from Chromatic Fields Sets in Parameter Run

- Export of Results of a Parameter Run
