平面和曲面標準具的建模
時間:2022-11-24 14:45來源:未知作者: infotek點擊:次列印

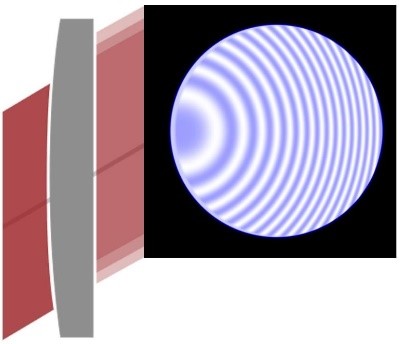

摘要






       光學標準具的基本結構是一個具有平行表面的透明板。這樣的結構形成了一個共振腔，其中透過率和反射率隨標準具的厚度而變化。除了這個簡單的配置，更複雜的標準具，如非平行表面和曲面，被設計和用於不同的應用。利用VirtualLab Fusion的非序列場追跡技術，分析了多種結構的標準具，研究了輸出干涉條紋的差異，包括偏振效應。

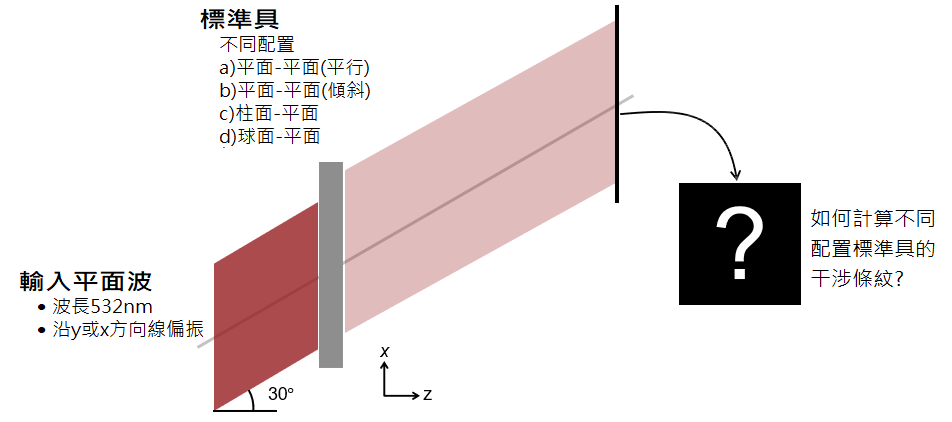

建模任務

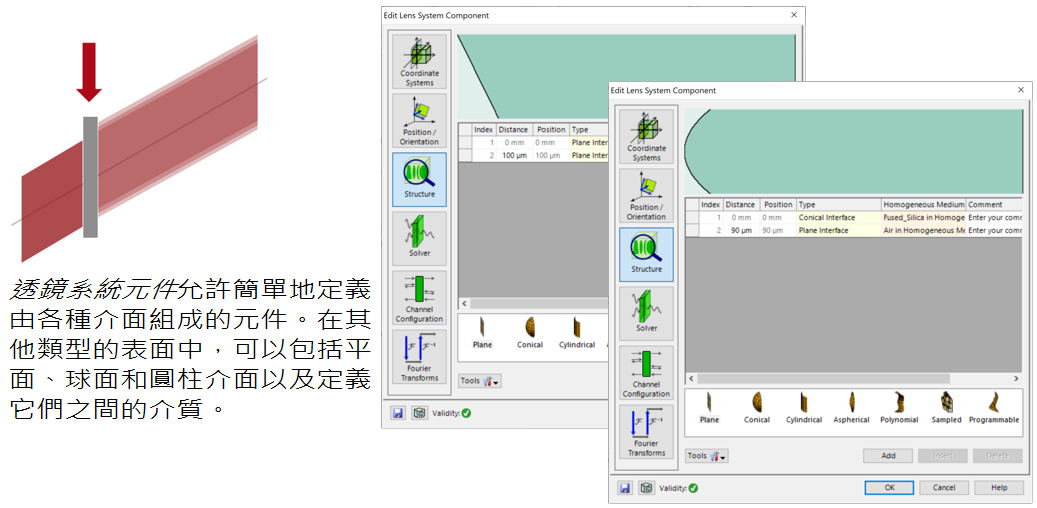

標準具

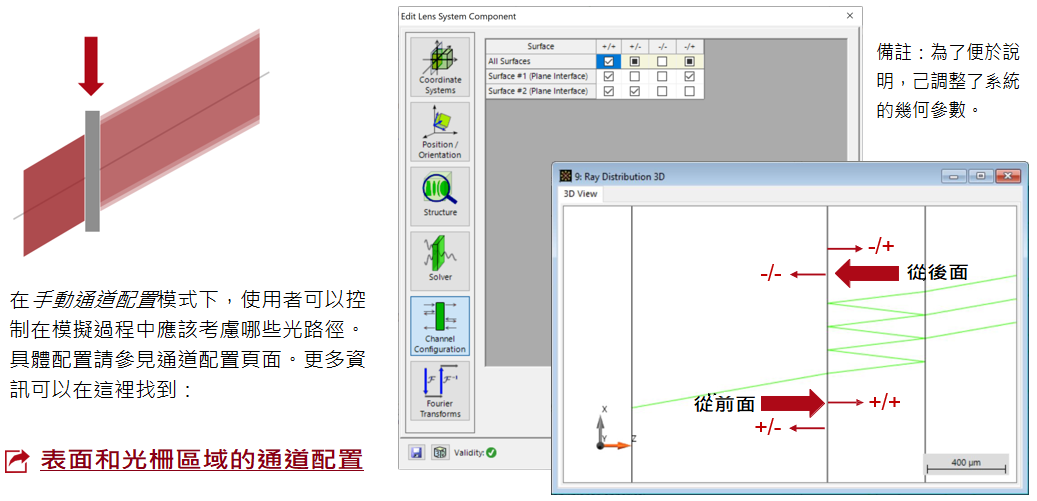

非序列建模的通道系統

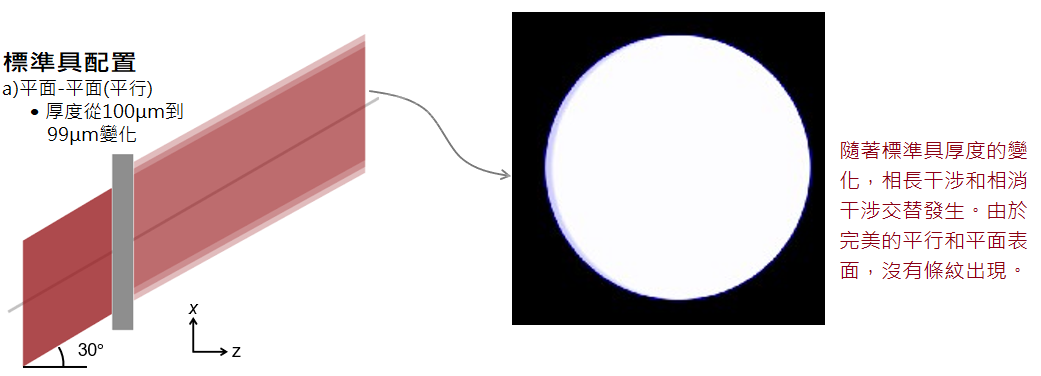

a）平行平面 - 平面表面

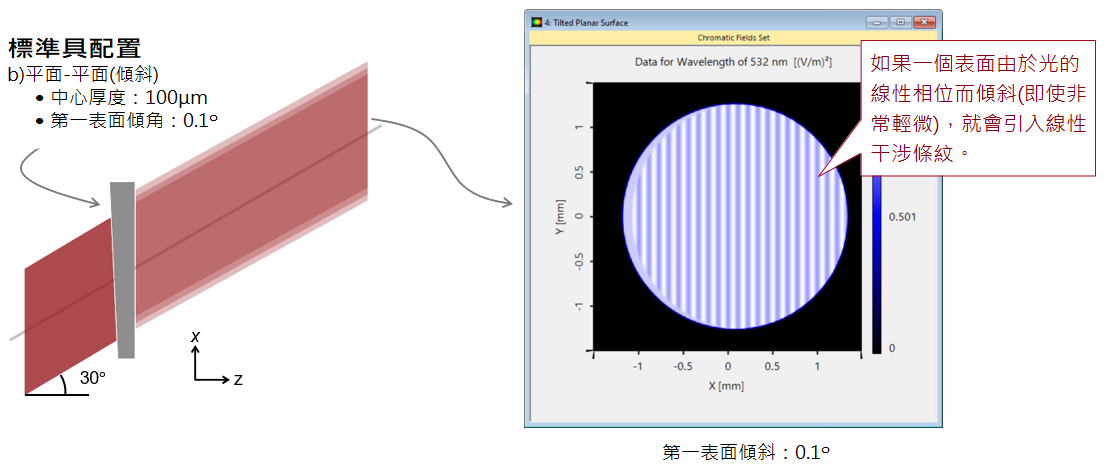

b）傾斜平面 - 平面表面






c）柱面 - 平面表面

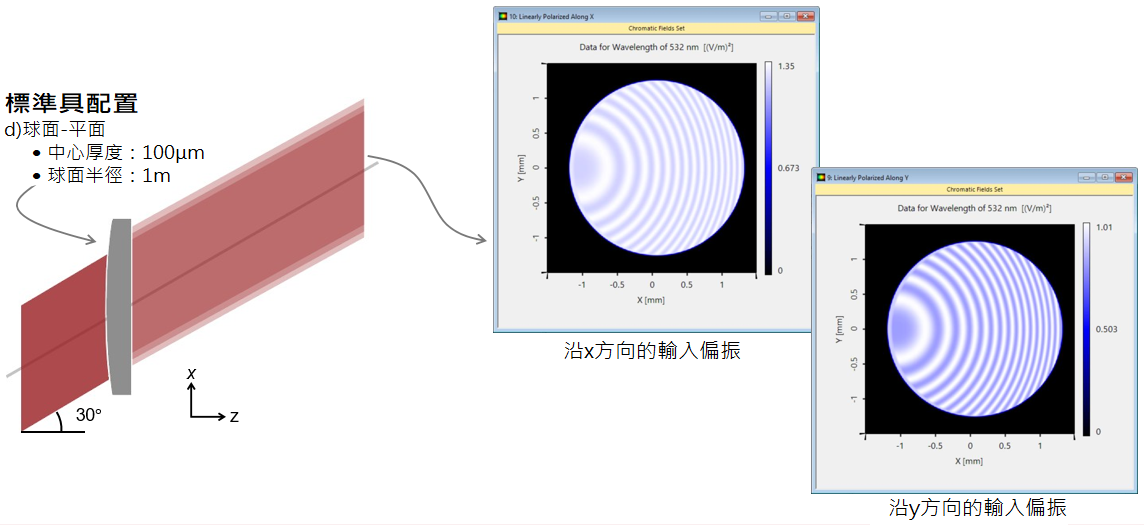

d）球面 - 平面表面

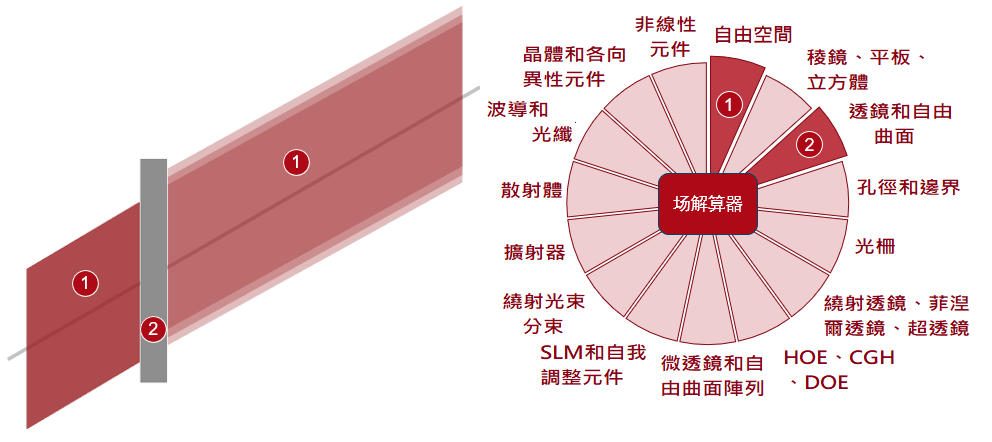

VirtualLab Fusion技術

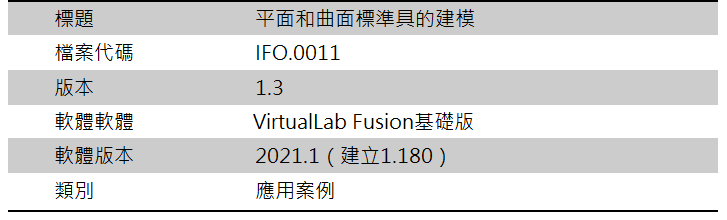

檔案資訊





延伸閱讀

       -    用標準具檢查鈉D線

       -    用邁克爾遜干涉儀和傅立葉變換光譜測量同調性

       -    表面和光柵區域的通道配置
