混合目鏡模型中理想繞射透鏡的色差校正

時間:2022-12-07 17:00來源:未知作者: infotek點擊:次列印

摘要

具有折射和繞射曲面的混合透鏡在不同的應用中成為一種很有前景的解決方案。在這裡，我們將演示一個混合目鏡的案例，其中一個繞射透鏡表面被用來校正色差。原始設計取自Zemax OpticalStudio^®，並導入VirtualLab Fusion以供進一步研究。在這種情況下，繞射透鏡表面的模型是由繞射級次、每個級次的繞射效率和波前相位回應定義的理想曲面。

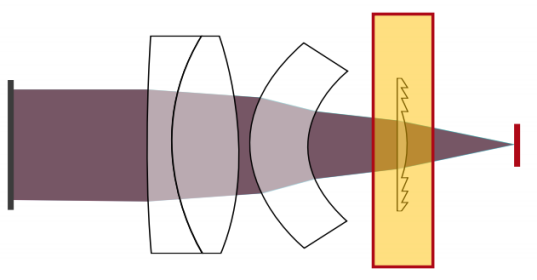

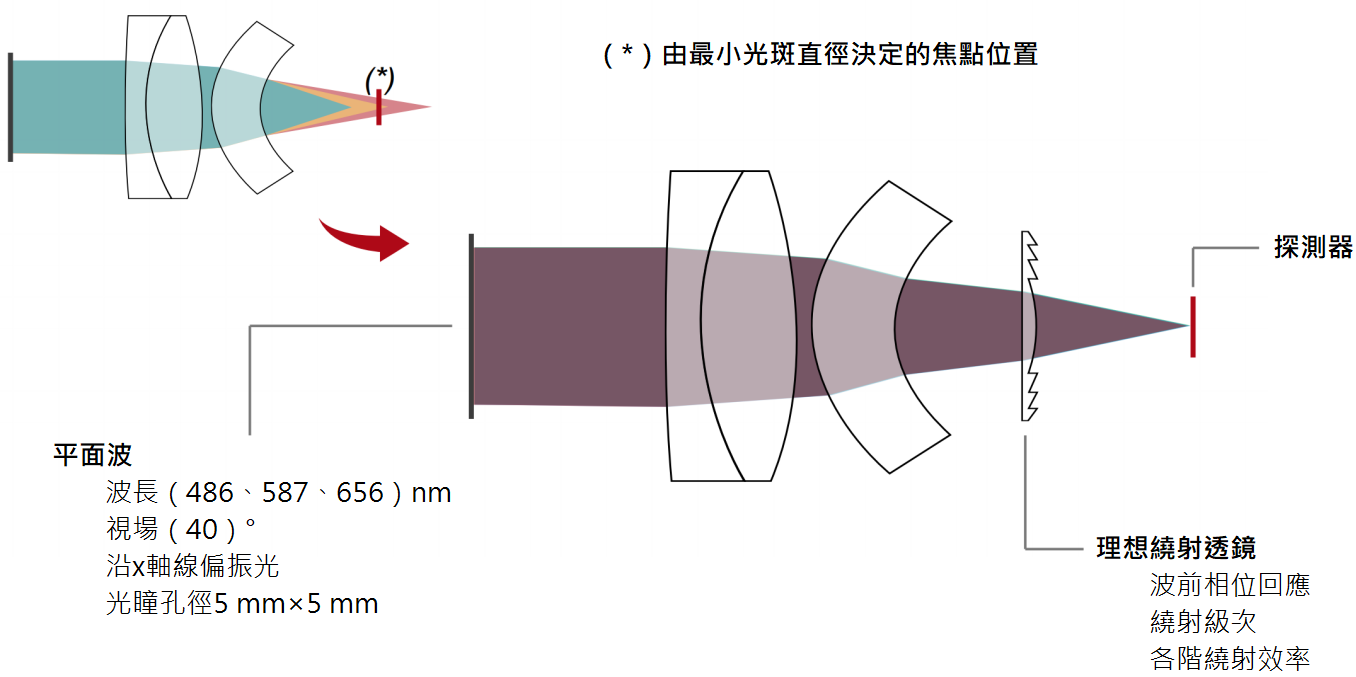

設計和建模任務

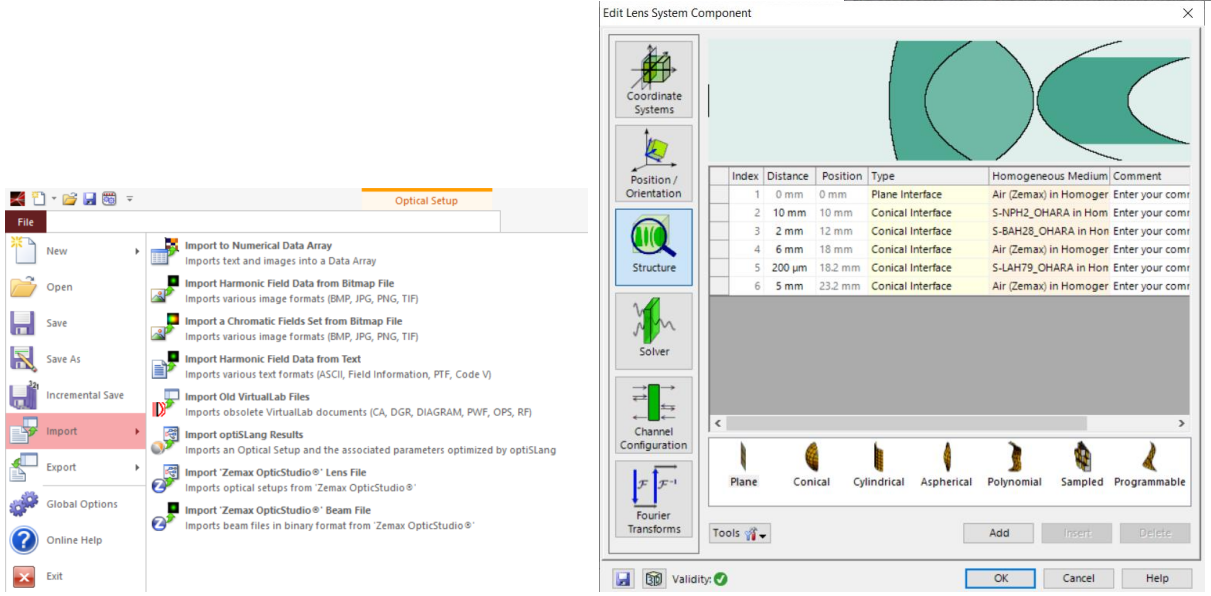

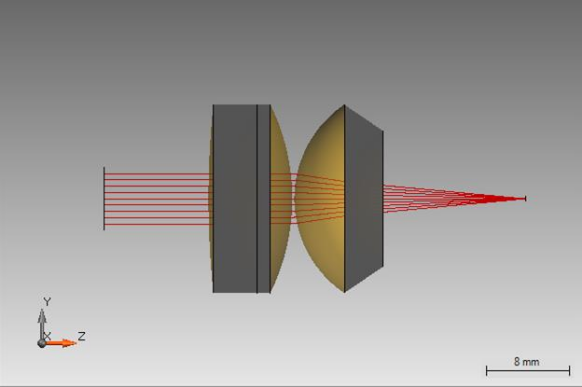

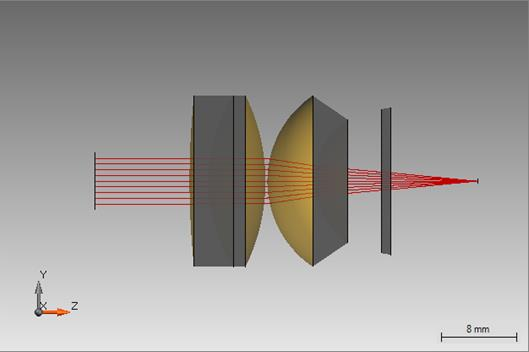

導入的鏡標頭檔

原始設計來自ZemaxOpticStudio^®，並導入到VirtualLab Fusion中。

更多資訊：從ZemaxOpticStuidio^®導入光學系統

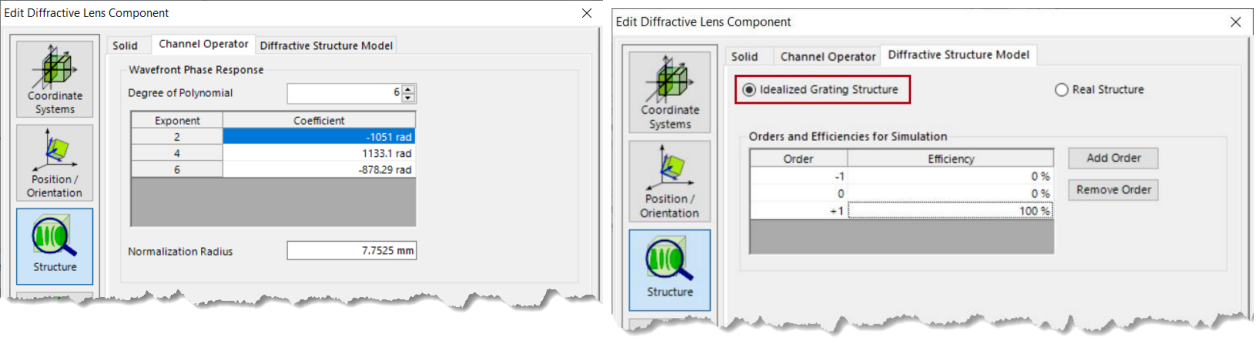

理想繞射透鏡的參數設置

繞射透鏡的期望光學功能被定義為波前相位回應，它可以在通道操作選項卡中設置，或從OpticStudio的二進位曲面導入。

對於理想的繞射透鏡，必須定義所考慮的繞射級次及其效率。

更多資訊在：繞射透鏡元件

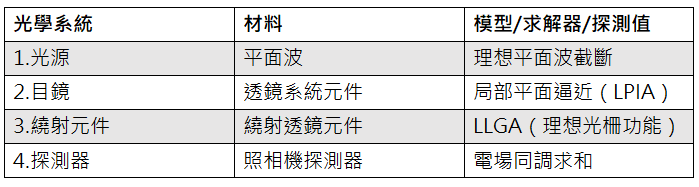

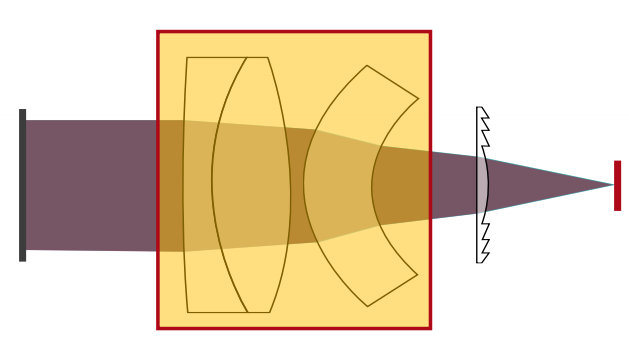

總結——元件

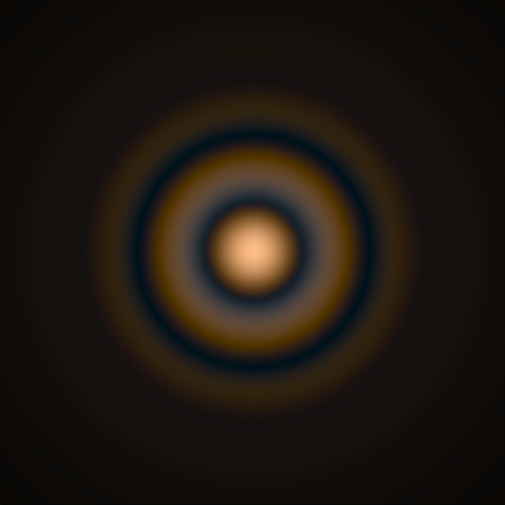

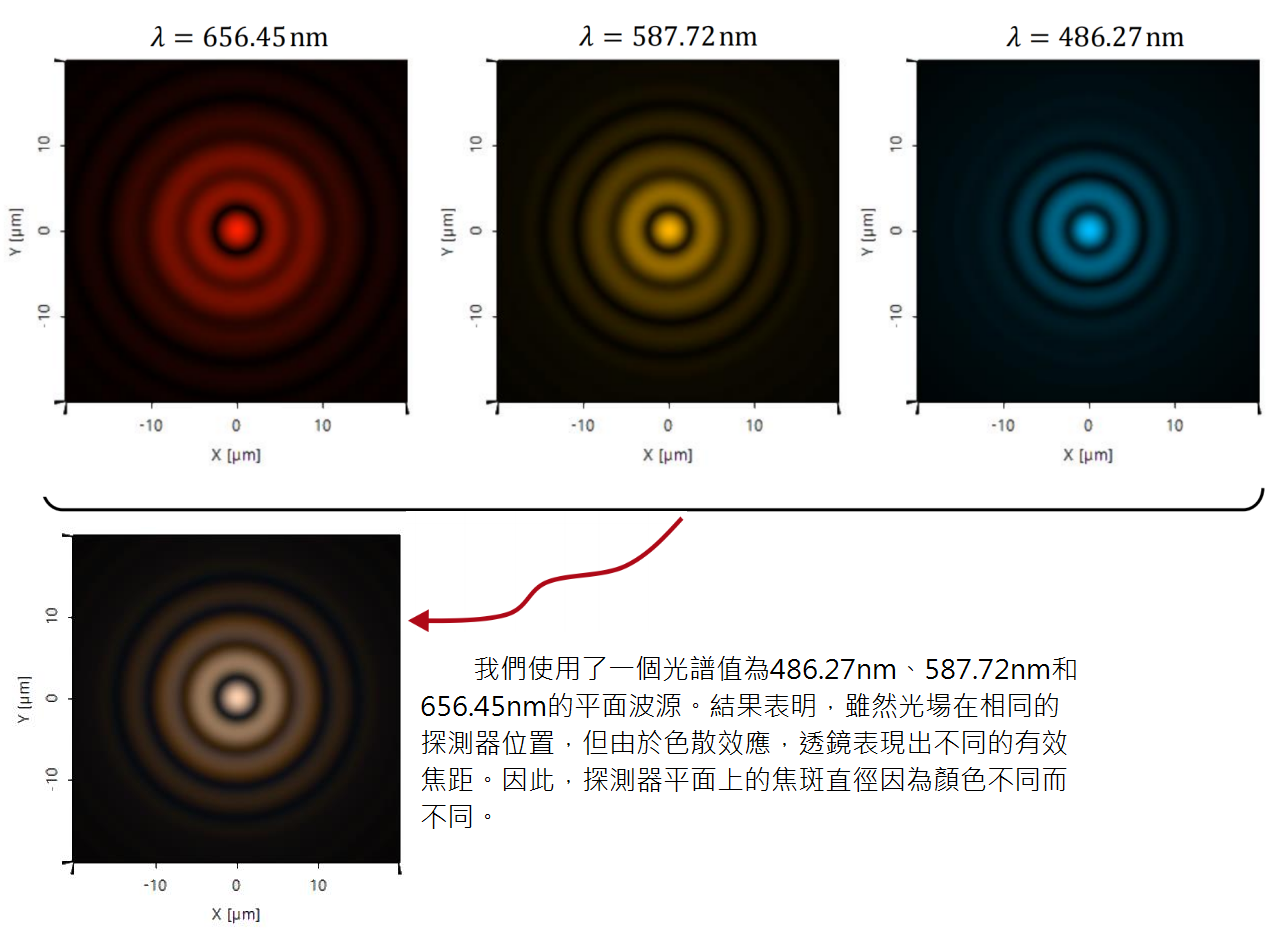

軸上情況：折射鏡頭

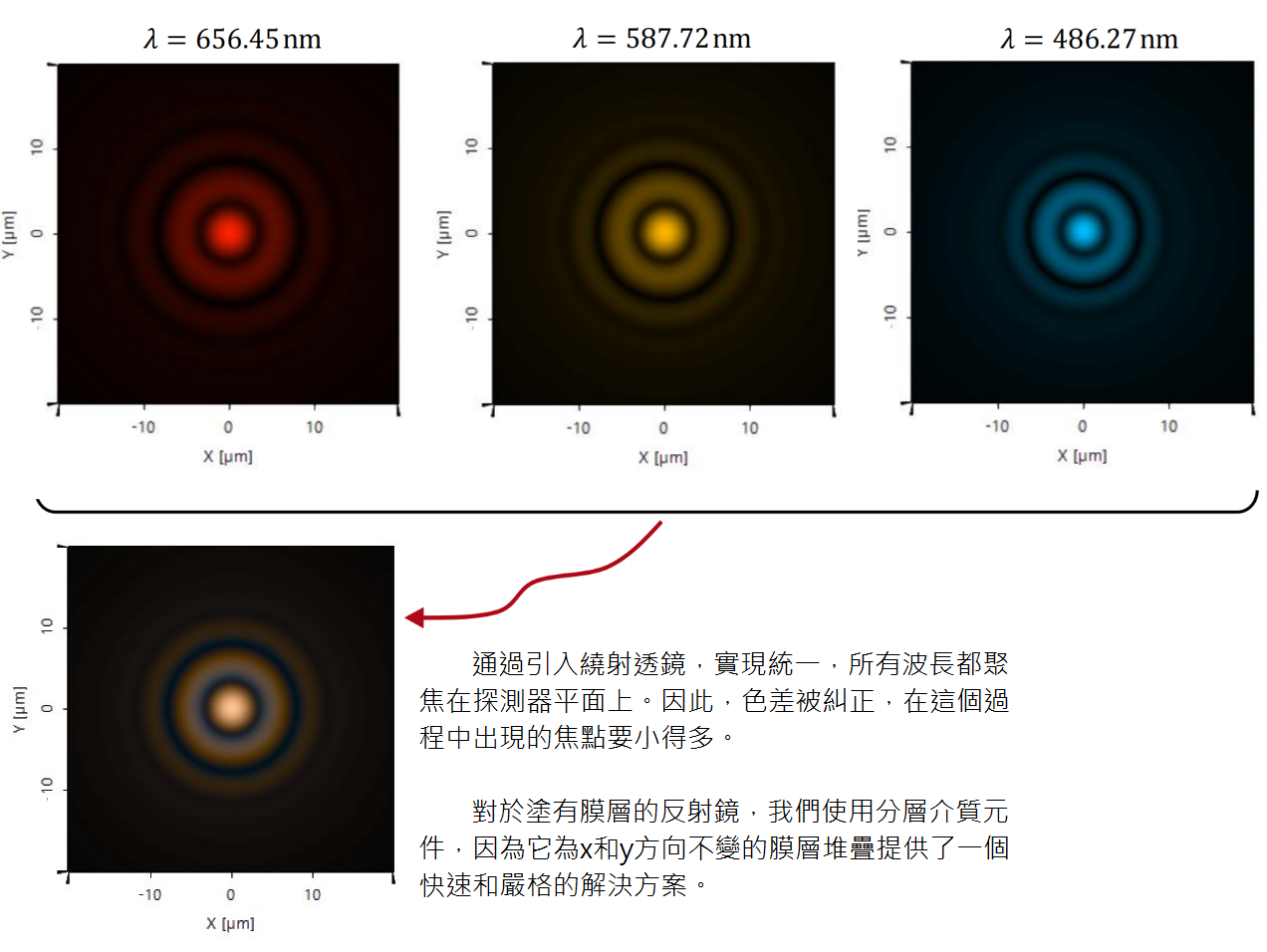

軸上情況：理想繞射透鏡

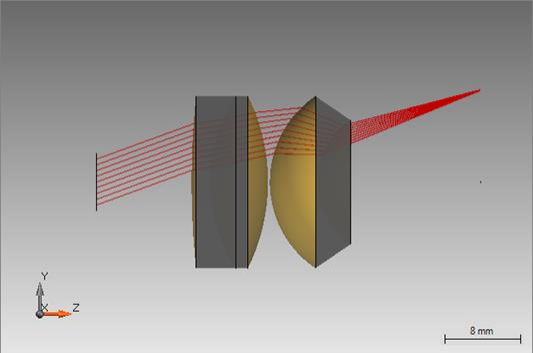

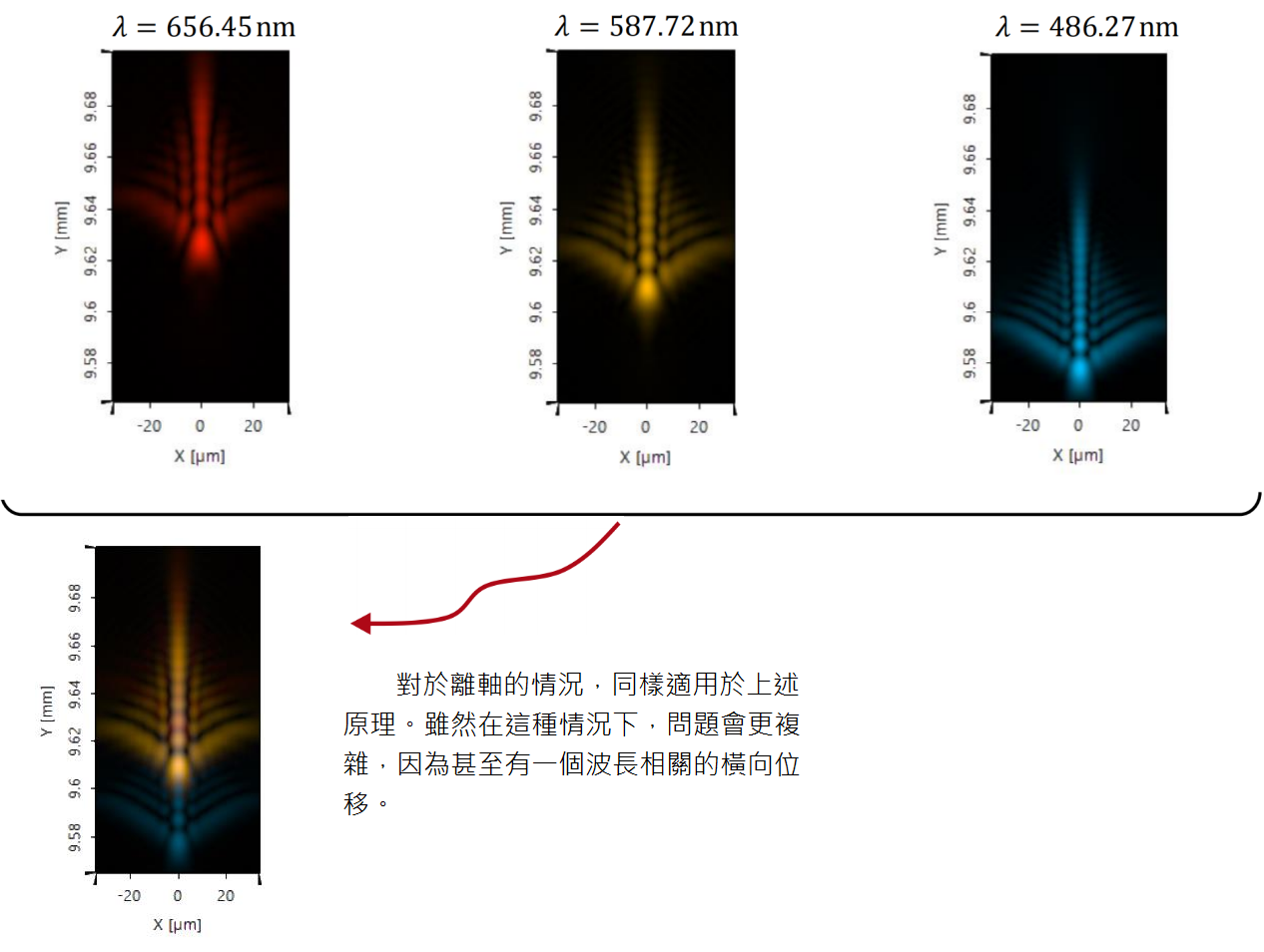

離軸情況：折射鏡頭

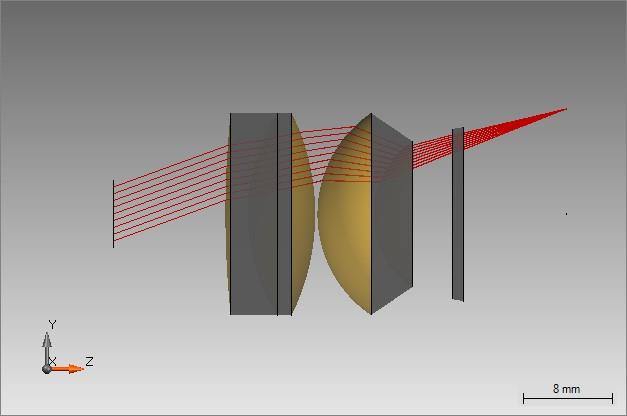

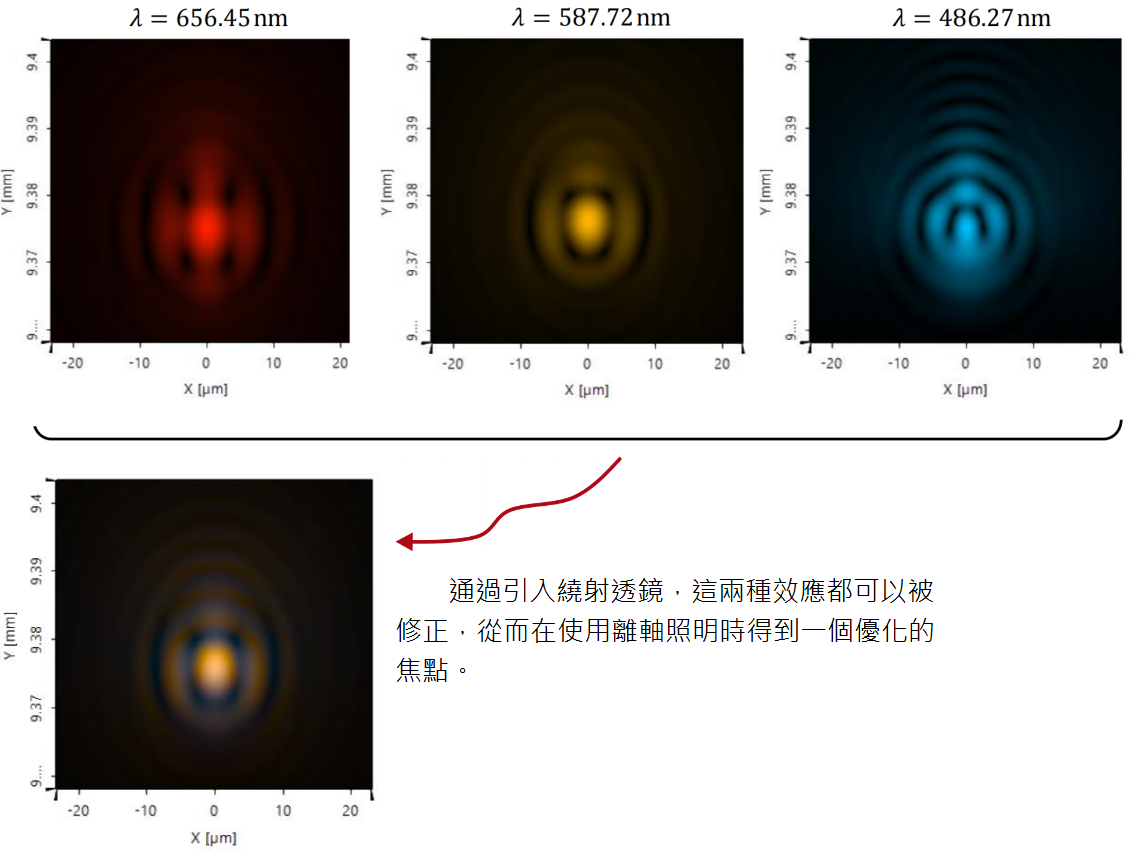

離軸情況：理想繞射透鏡

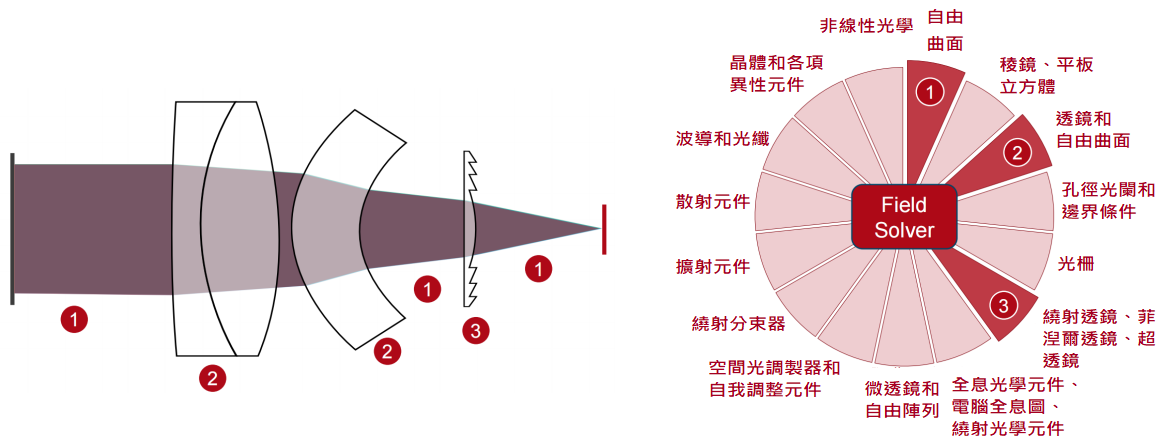

VirtualLab Fusion技術

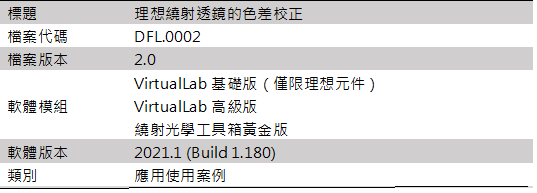

檔案信息

延伸閱讀

-眼內繞射透鏡的設計與分析

-繞射透鏡元件

-從Zemax Optical Studio®導入光學系統
