真實結構下的目鏡混合繞射透鏡的效果建模
時間:2022-12-12 17:10來源:未知作者: infotek點擊:次列印
摘要

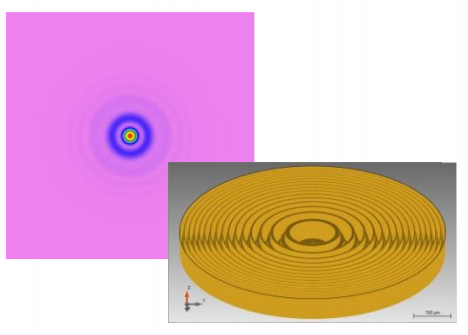

       具有折射表面和繞射表面的混合透鏡在不同應用中已成為一種很有前途的解決方案。在這裡，我們展示了一個混合目鏡的例子，其中一個用真實表面建模的繞射透鏡被用來糾正色差。利用局部線性光柵近似（LLGA）電磁場求解器處理繞射光柵結構的傳播，並結合薄透鏡組元近似（TEA）和傅立葉模態法（FMM）作為基礎局部求解器。內部精度準則控制兩種演算法中哪一種使用在哪個橫向位置。

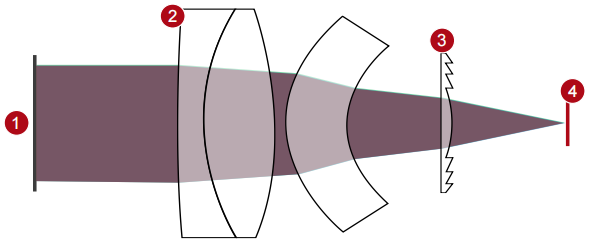

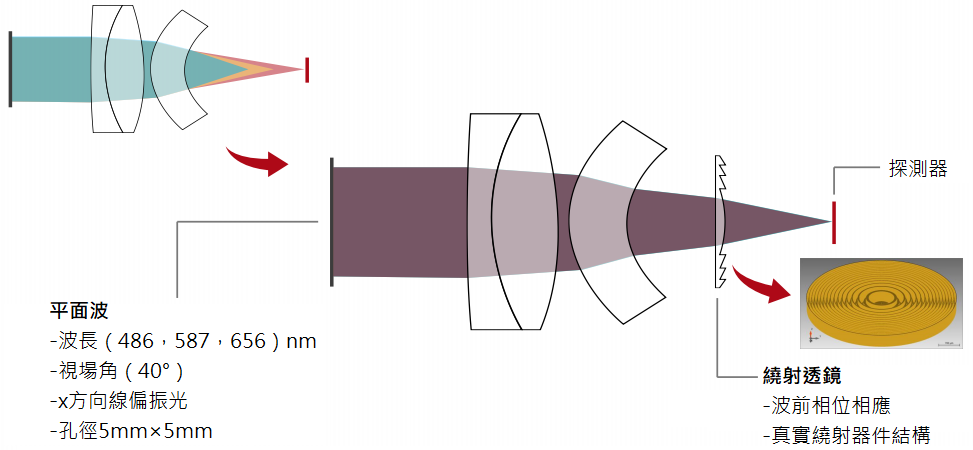

設計和建模任務

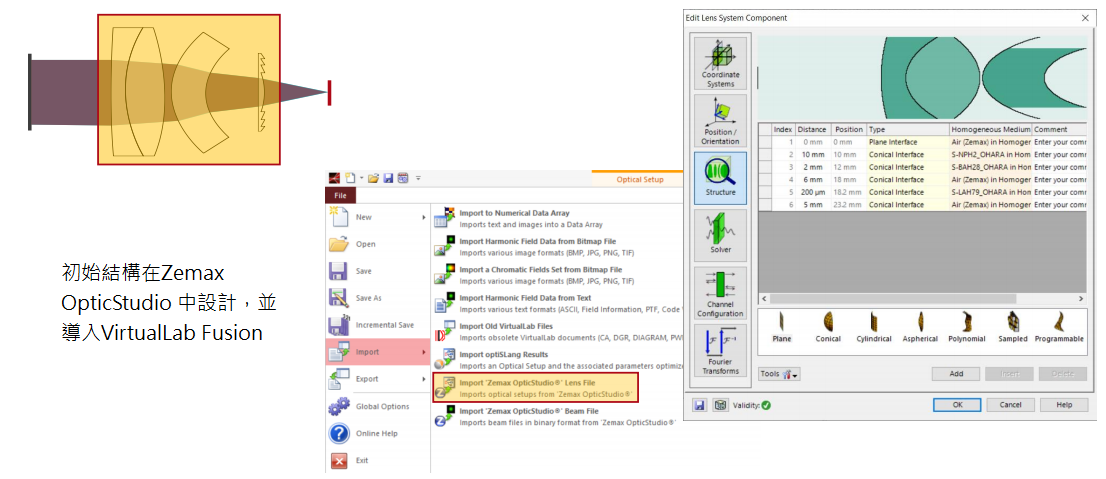

導入現有結構檔

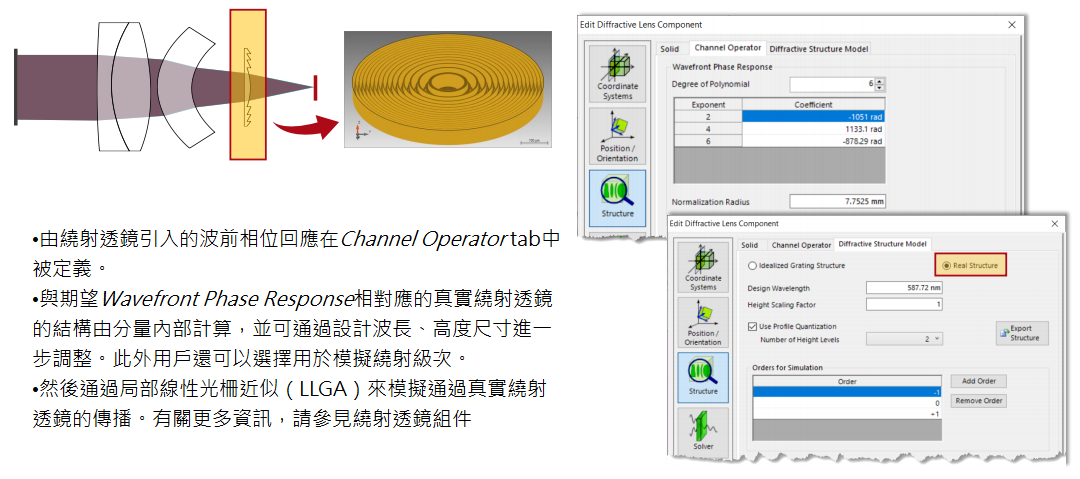

真實繞射透鏡參數的配置



 

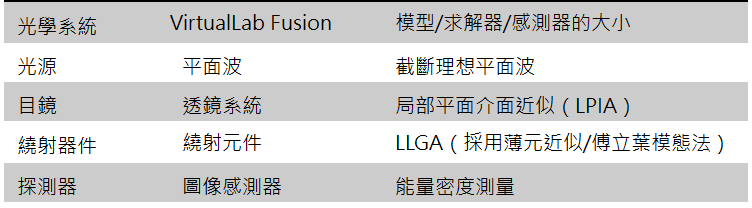

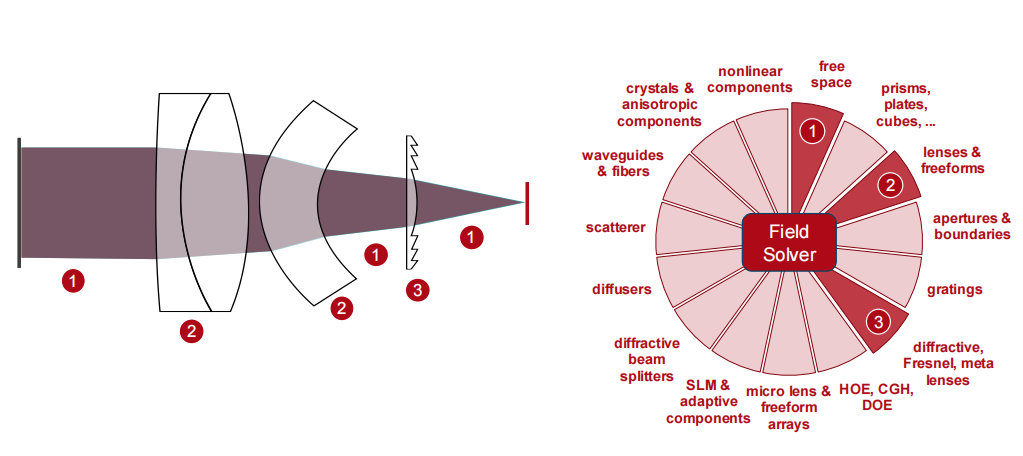

總結 — 組成成分

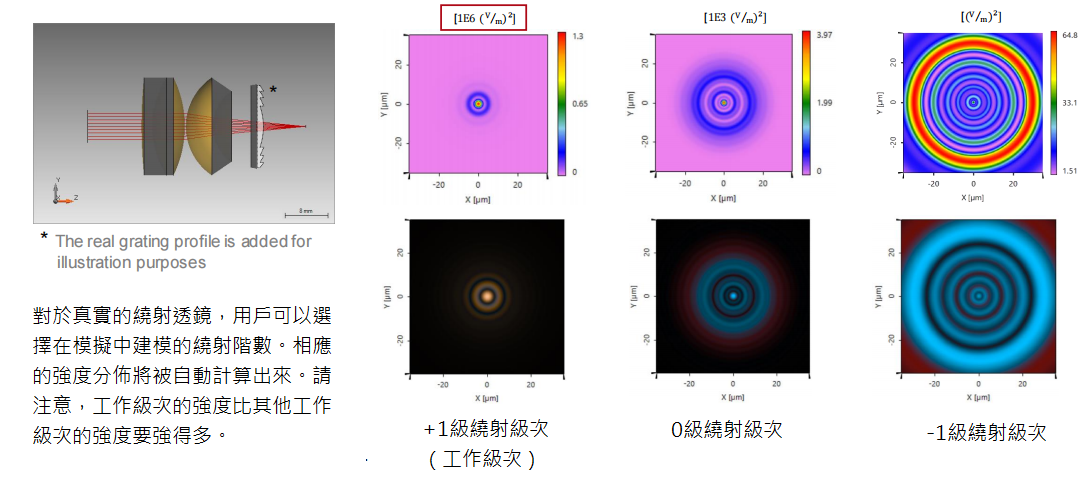

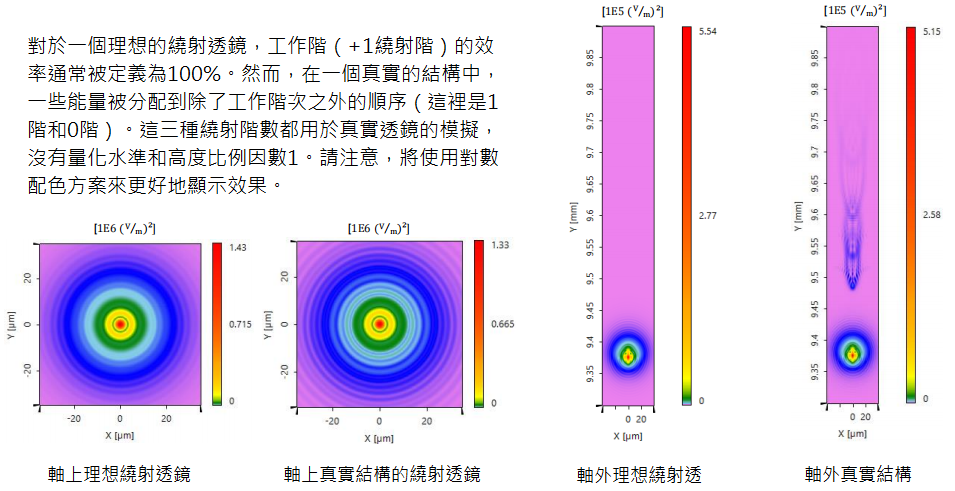

軸上分析：設計工作和非工作的繞射順序

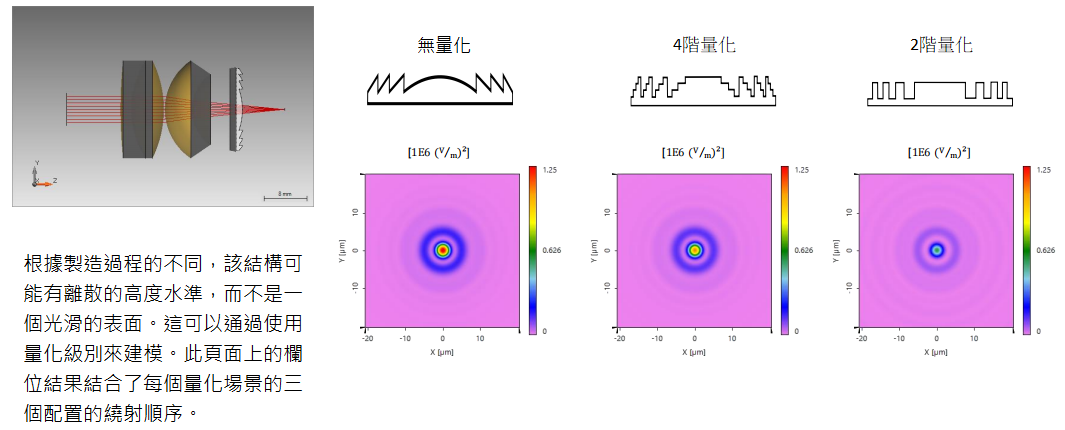

軸上情況：不同的量化水準

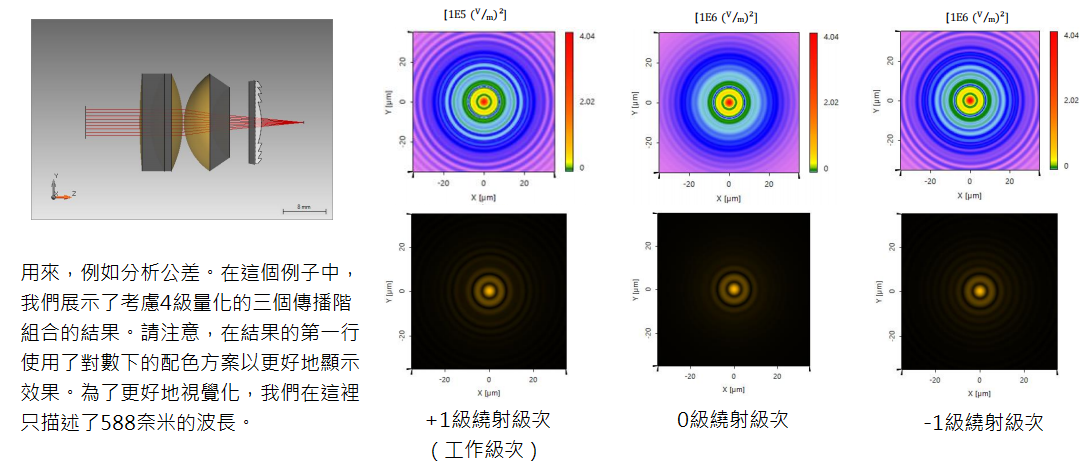

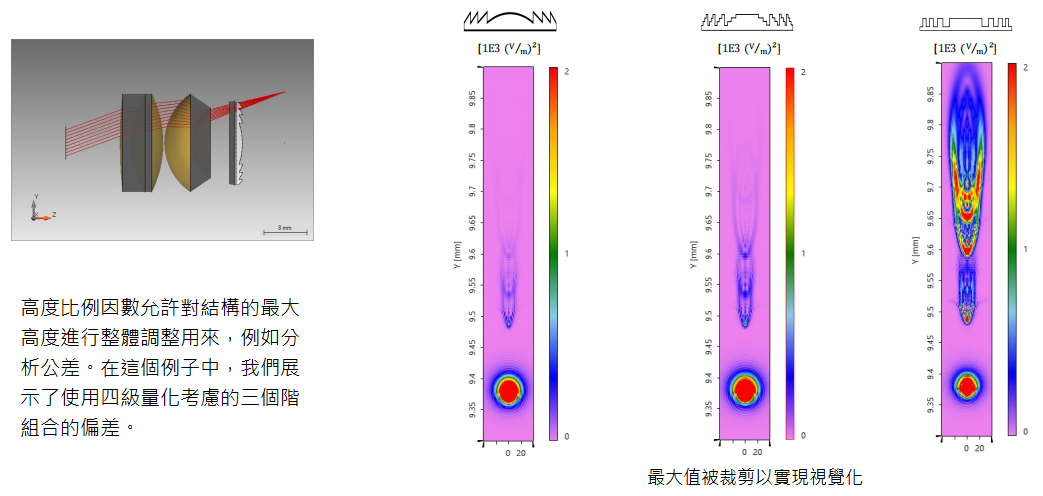

軸上情況：高度比例因數

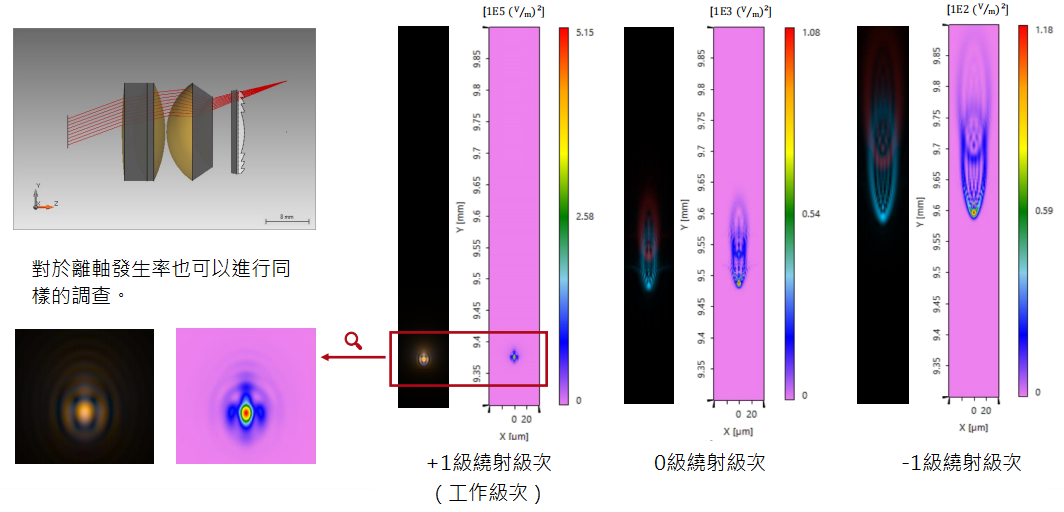

離軸情況：高度比例因數





離軸情況：高度比例因數






真實和理想繞射透鏡的比較




VirtualLab Fusion 技術

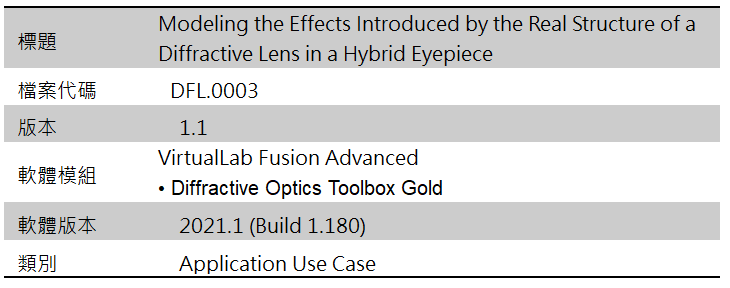

檔案資訊





延伸閱讀
