摘要
在為增強和混合現實(AR&MR)應用設計光導設備的過程中，像提供的視場(FOV)這樣的參數是主要的關注點。為了提高可達到的最大視場的極限，已經研究了各種方法，例如在耦入器到耦出器之間傳播過程中分離視場的系統。一種非常流行的方法是所謂的“蝴蝶光瞳擴展”，即兩個單獨的EPE光柵區域用於視場的正負部分，這也應用於微軟的Hololens 2。在本文檔中，我們展示了基於微軟US9791703B1專利的VirtualLab Fusion中這樣一個EPE概念的實現。

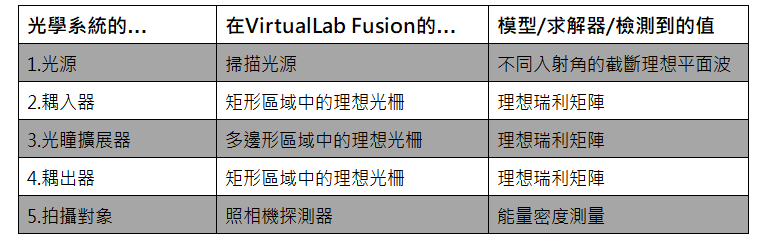

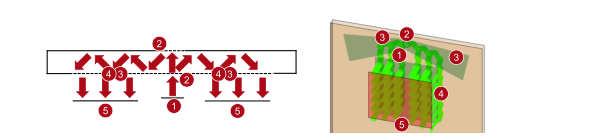

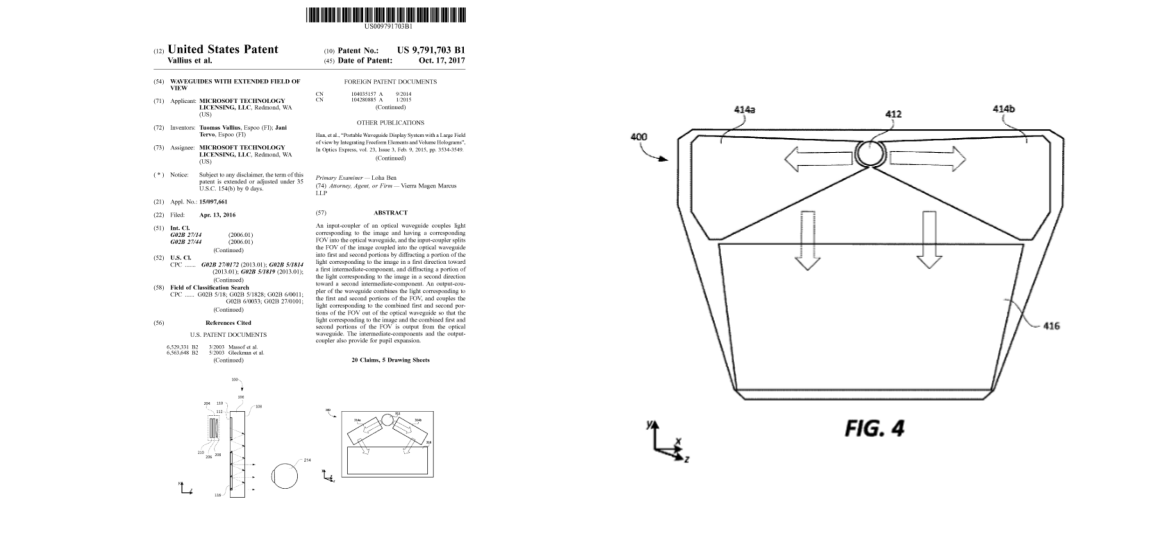

建模任務:專利US9791703B1的方法

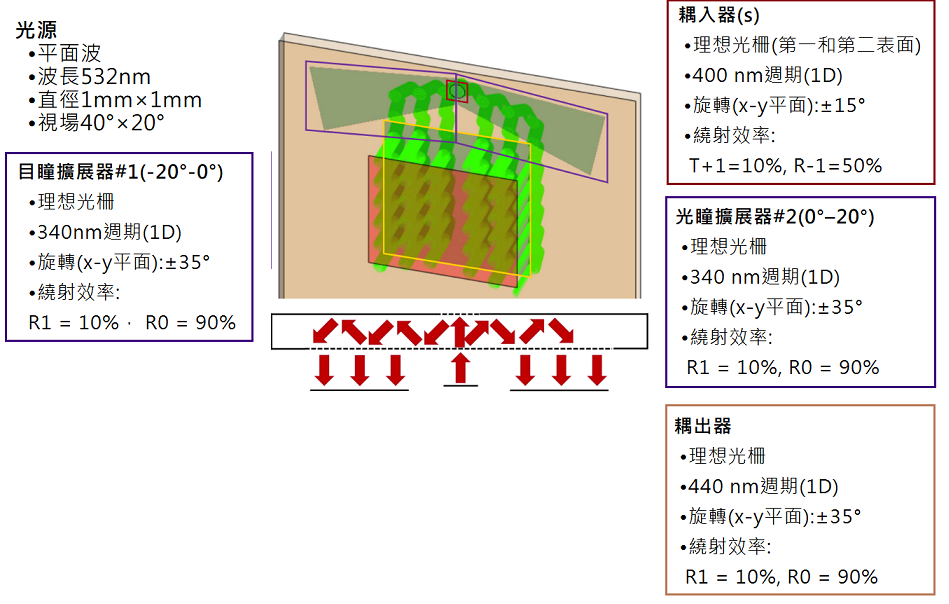

任務描述

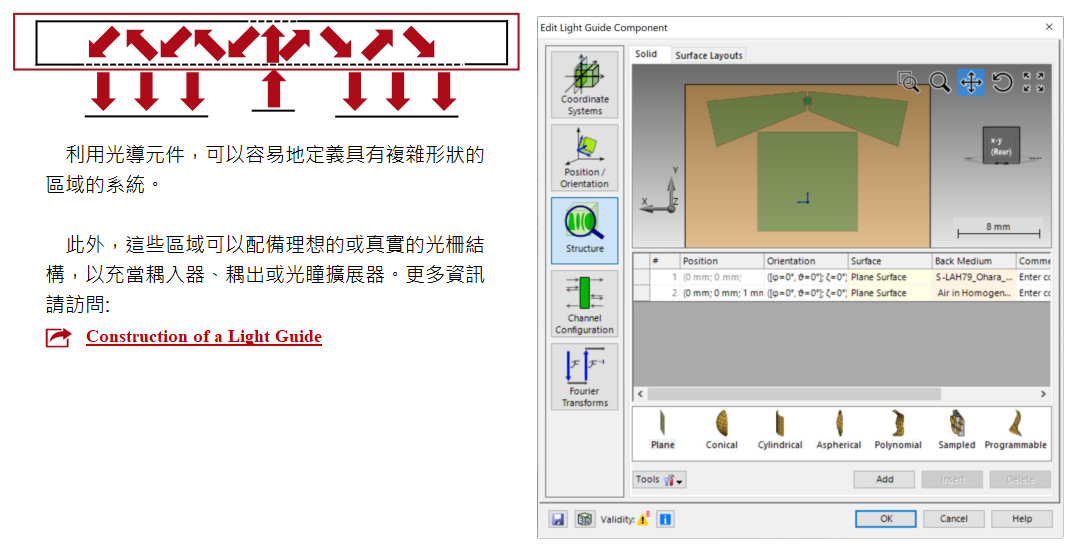

光導元件

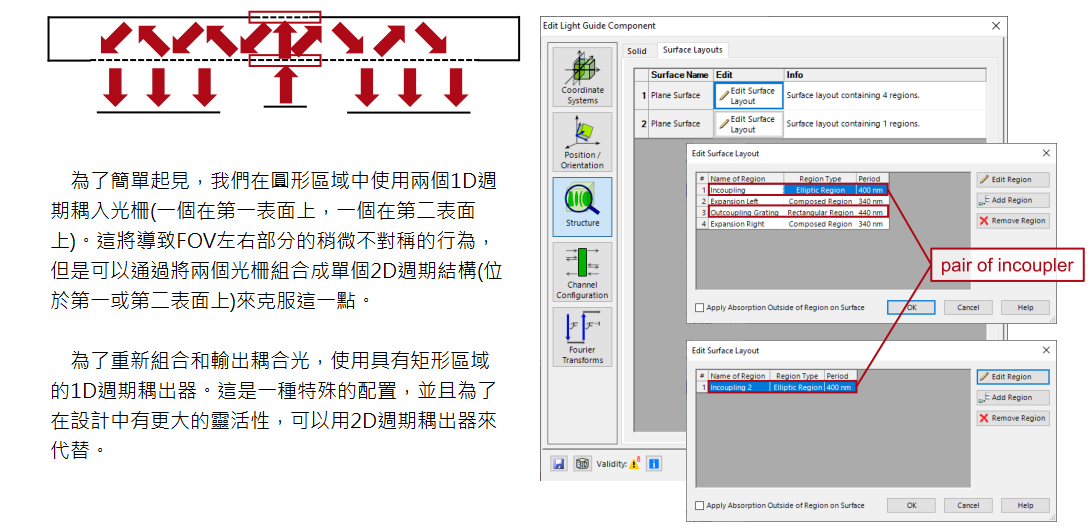

耦入和耦出光柵區域

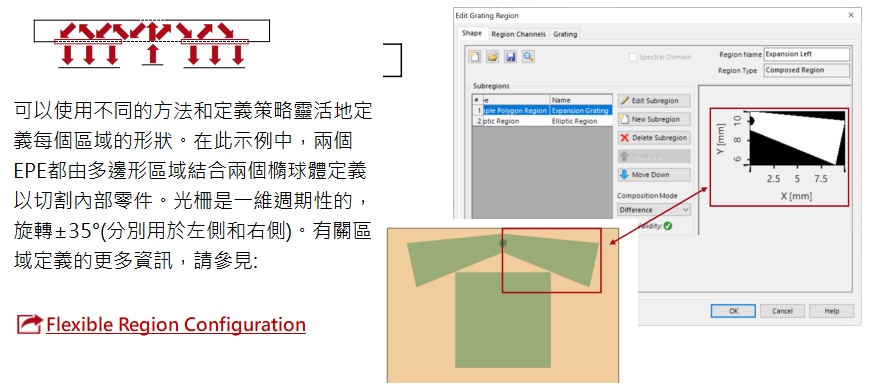

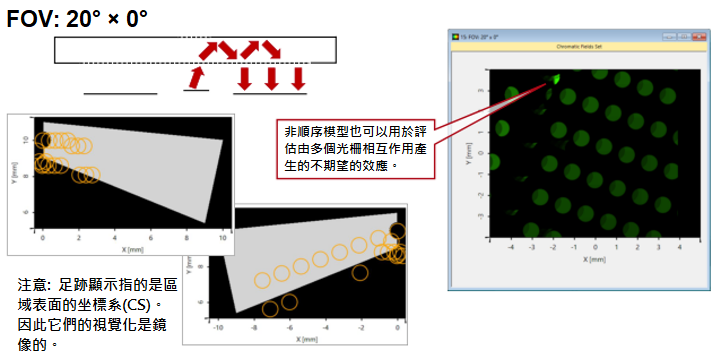

目瞳擴展(EPE)區域

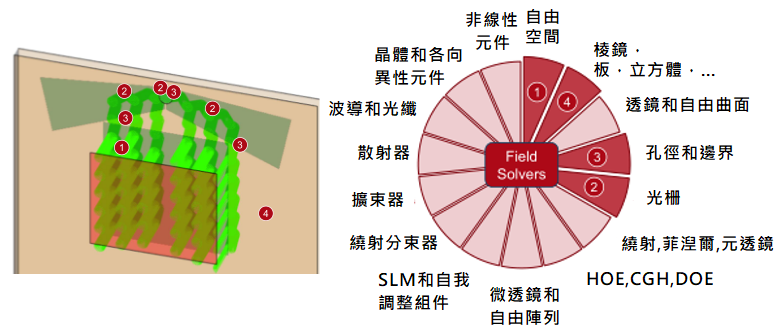

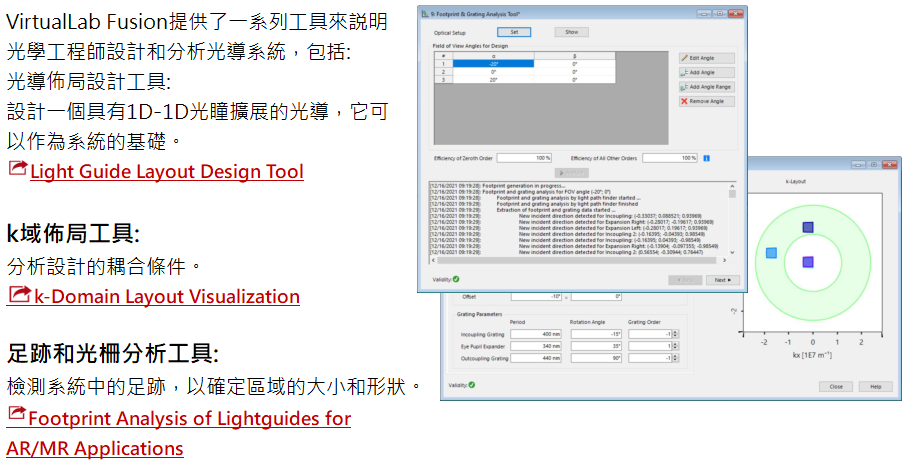

VirtualLab Fusion技術

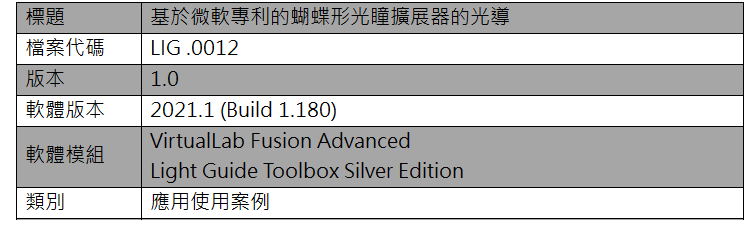

Document Information
