非球面透鏡背後的焦點研究

時間:2023-02-01 16:00來源:未知作者: infotek點擊:次列印

摘要

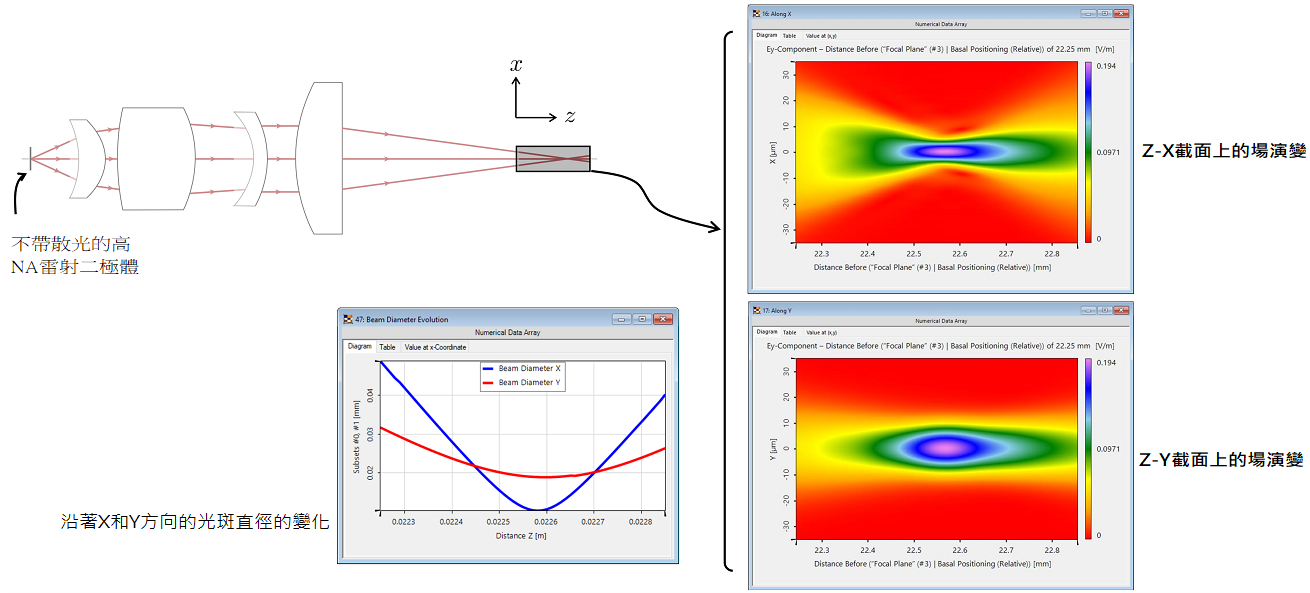

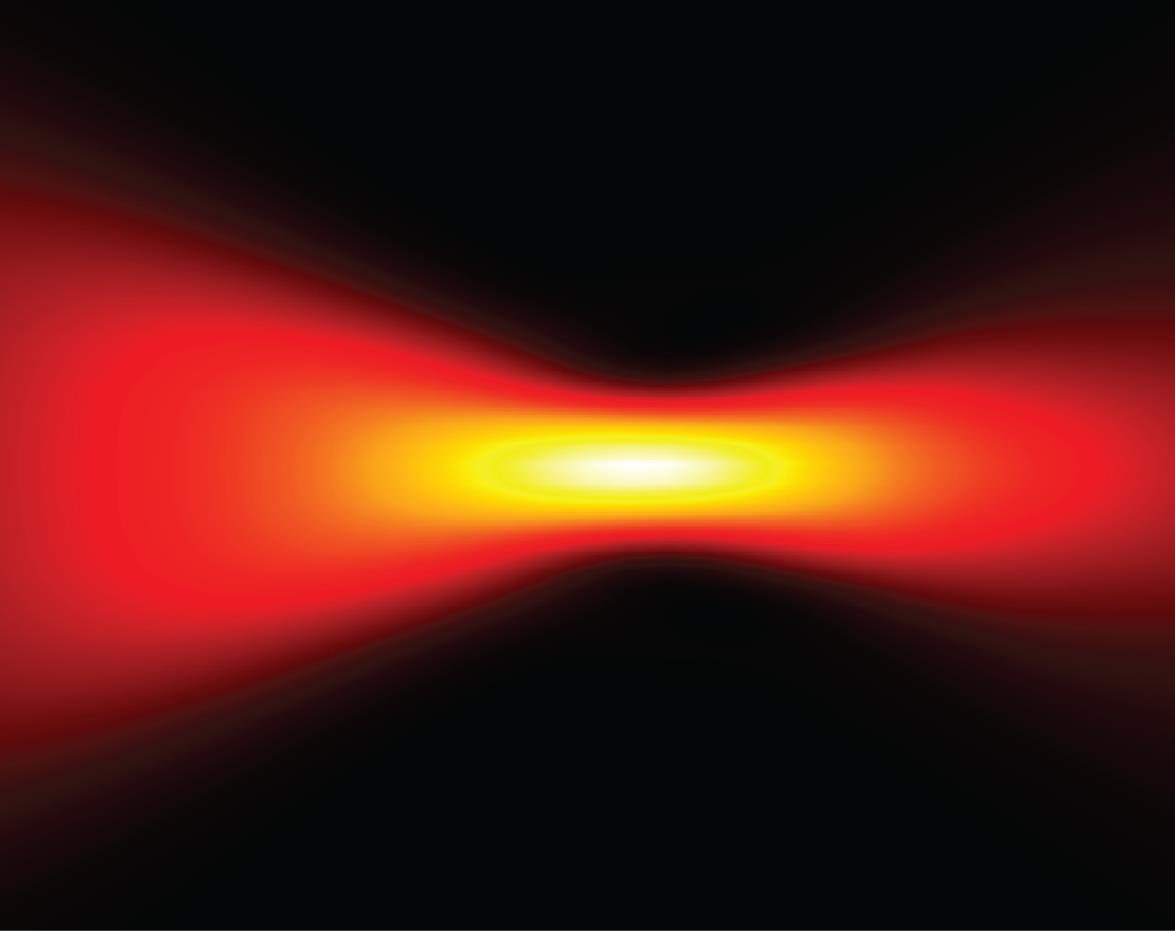

高功率雷射二極體經常在兩個方向上表現出不對稱的發散和散光。此案例在VirtualLab Fusion中研究了雷射二極體首先被物鏡準直，然後被非球面透鏡聚焦後焦點區域的場的演變。與沒有散光的情況相比，散光對其焦點區域的場的影響被清楚地呈現出來。

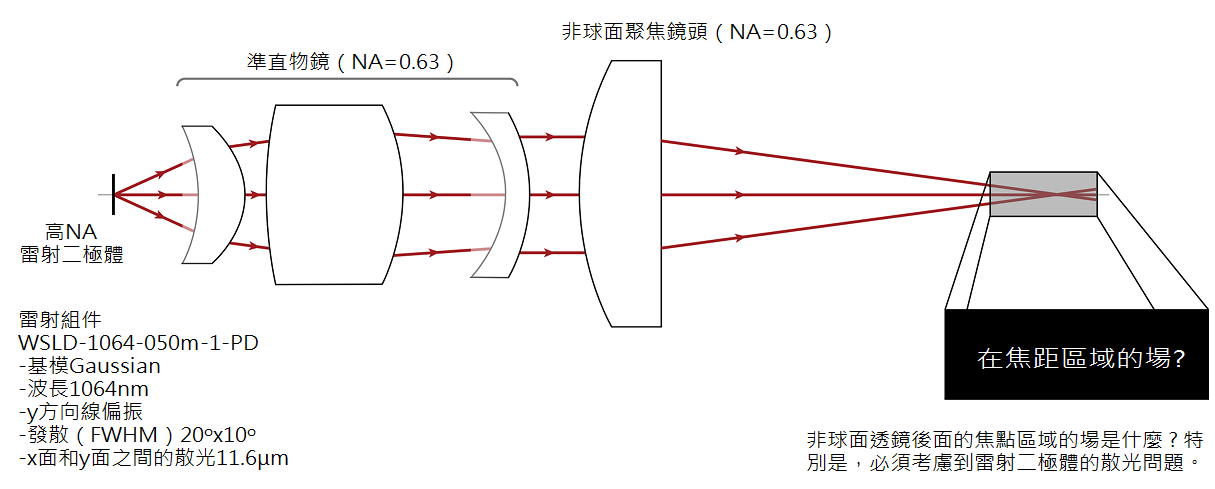

建模任務

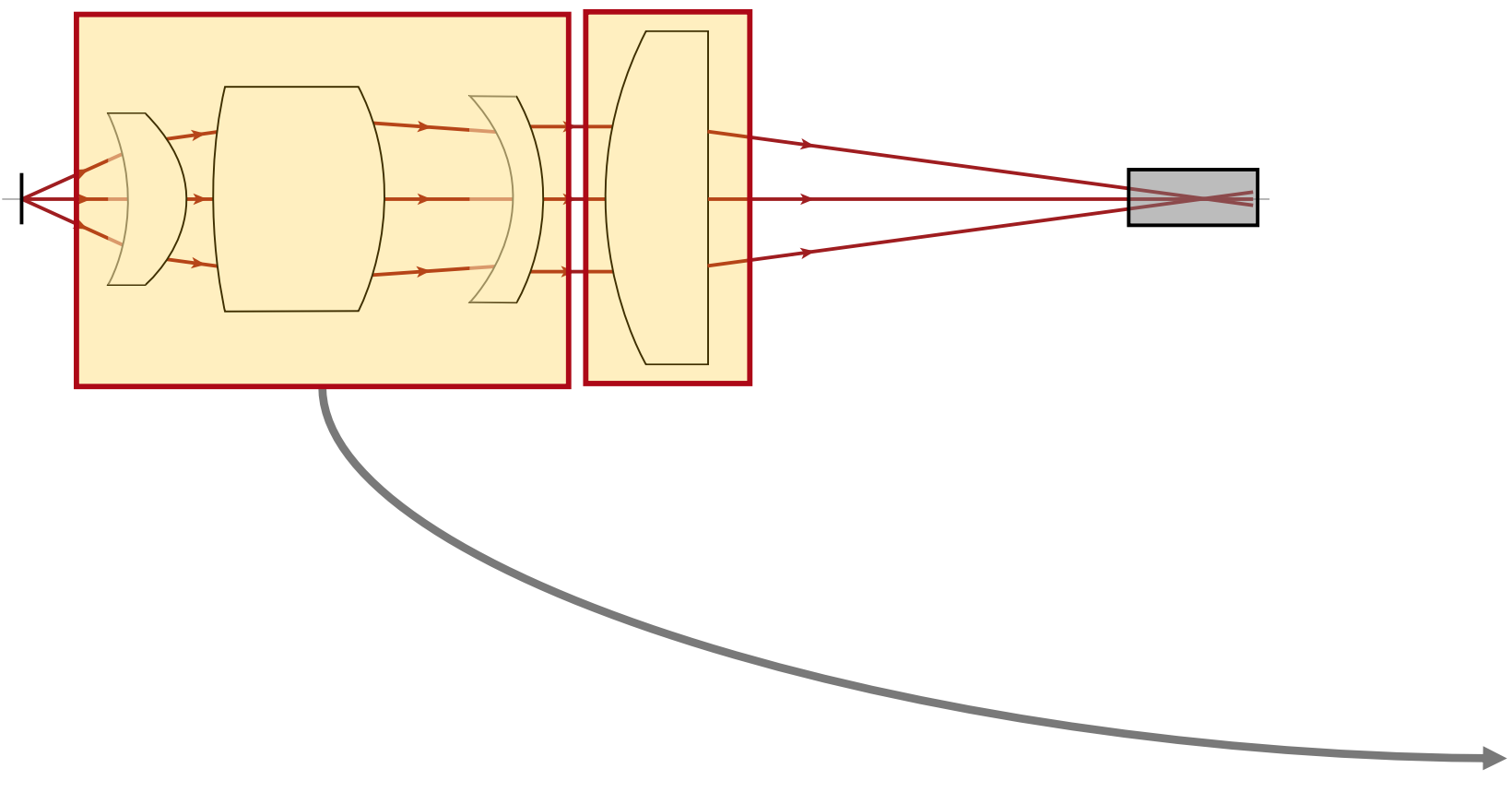

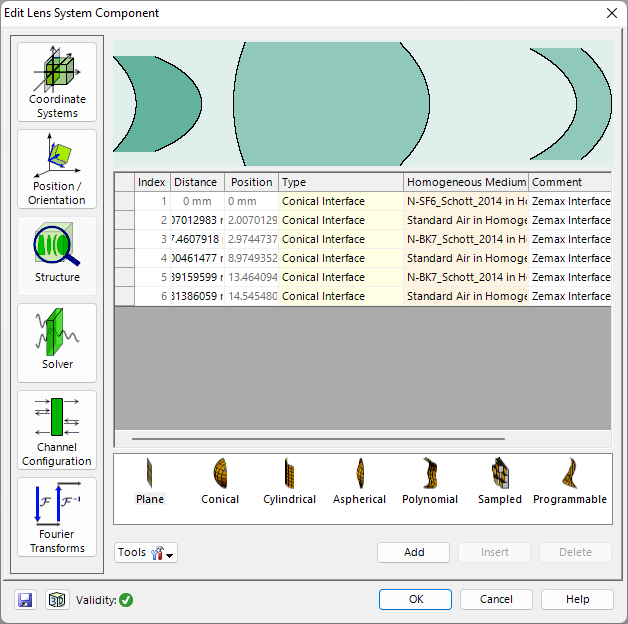

非球面鏡和準直物鏡

Lens System Component允許輕鬆定義一個由光滑表面和均勻、各向同性的介質交替排列組成的元件。在介面和材料方面，可以從內置的目錄中選擇現成的條目，也可以定制自己的條目，以獲得最大的自由度。

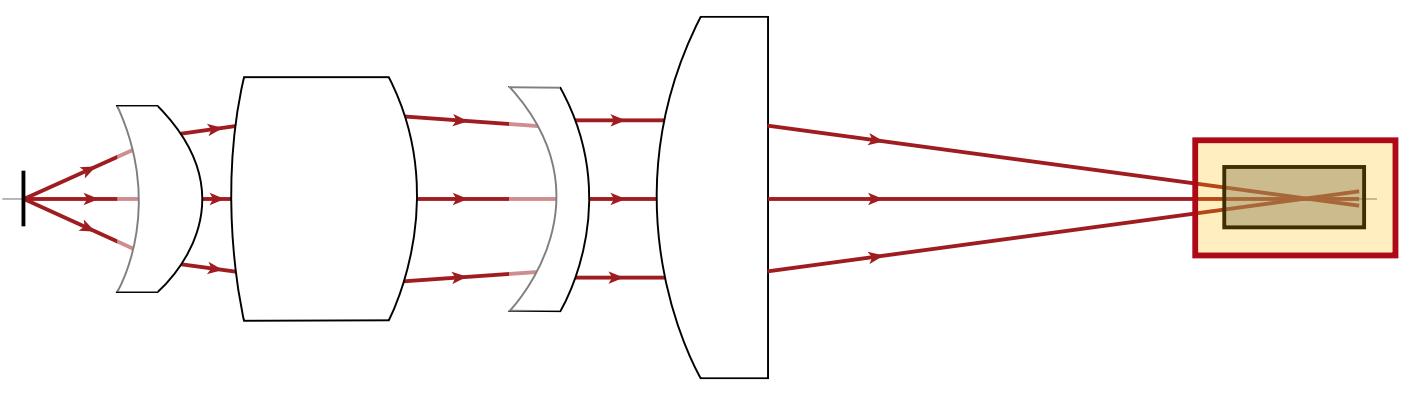

在焦點區域Z方向掃描

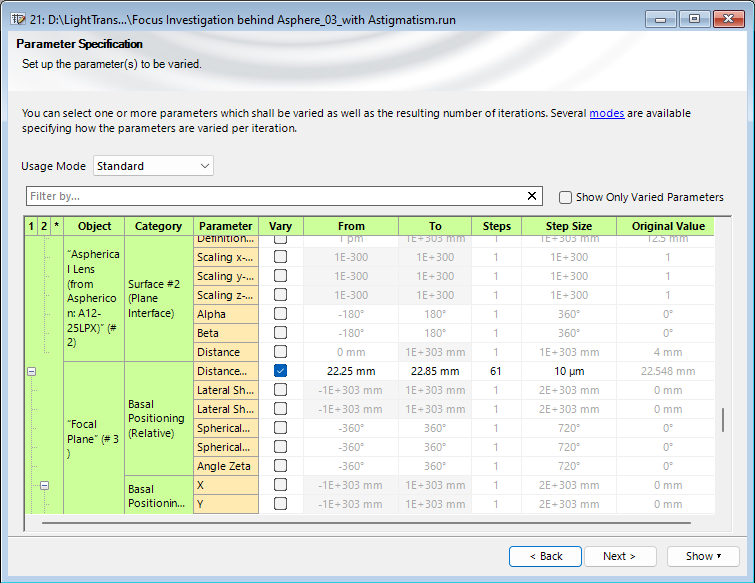

為了實現對焦點區域的Z方向掃描，可以進行Parameter Run。通過這個工具，用戶可以很容易地改變一個單獨的參數或一組參數。

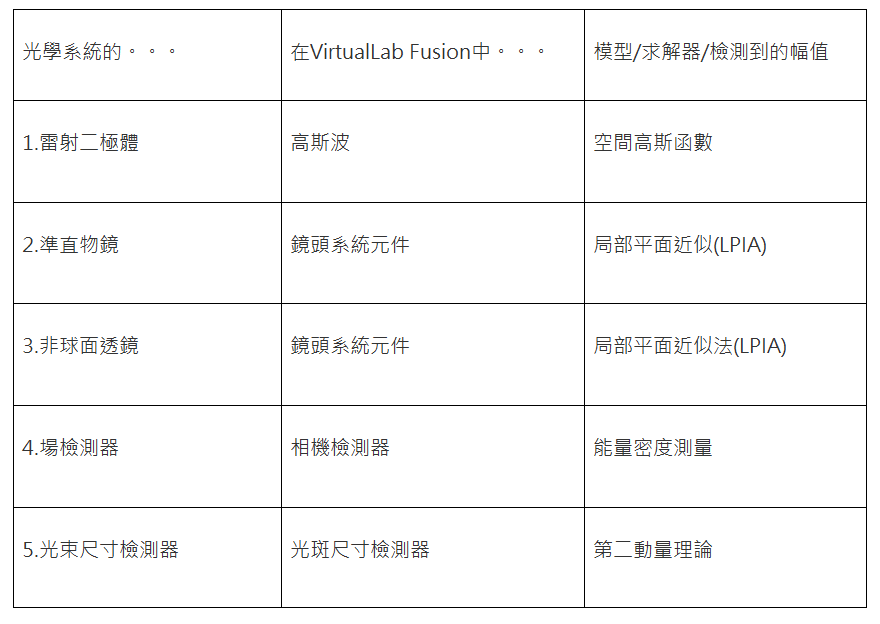

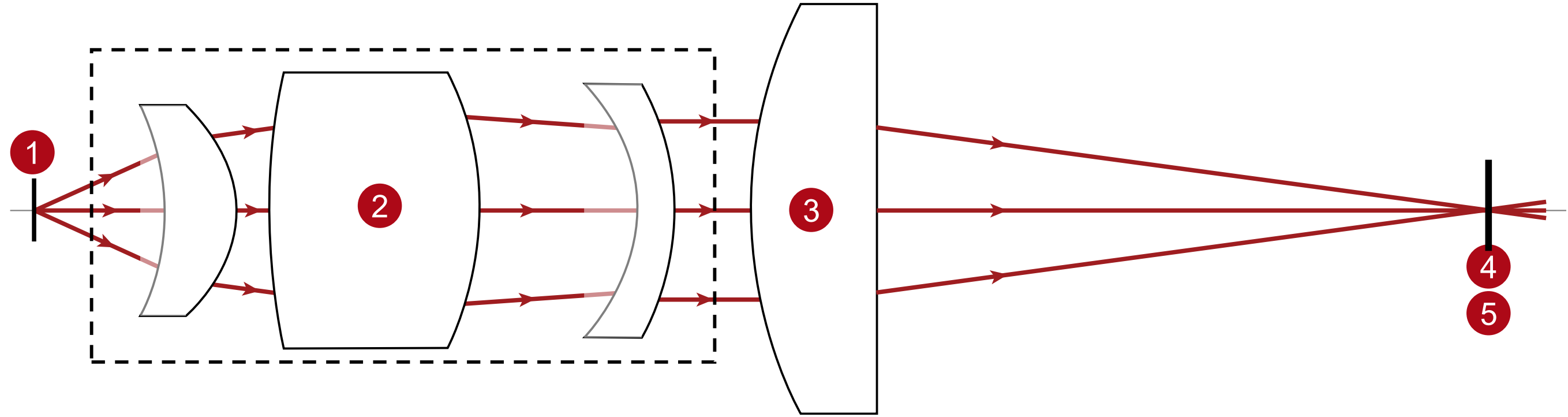

總結-元件。。。

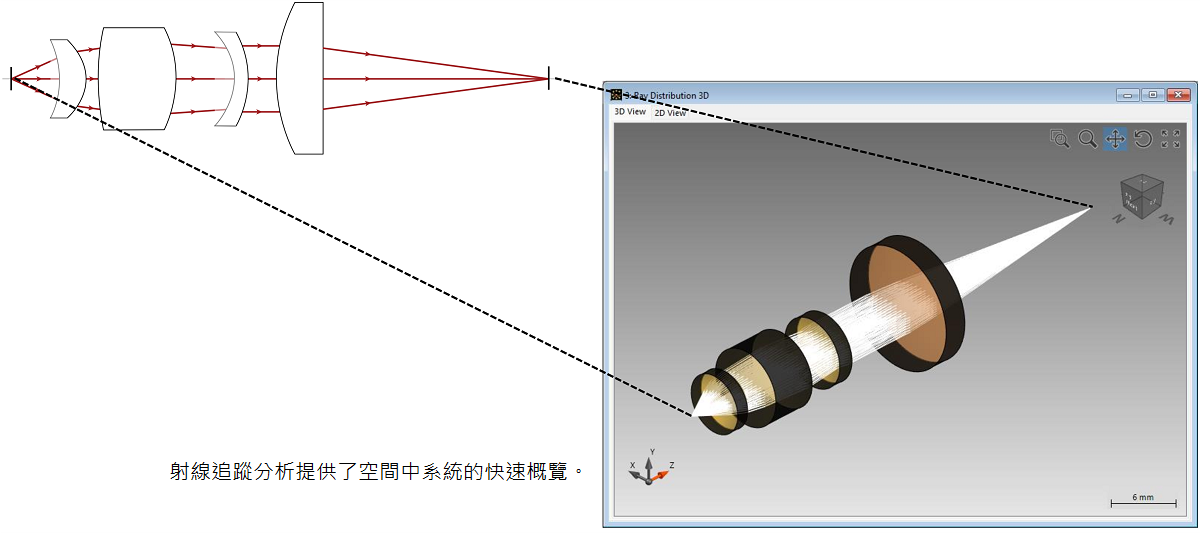

用光線追跡進行系統分析

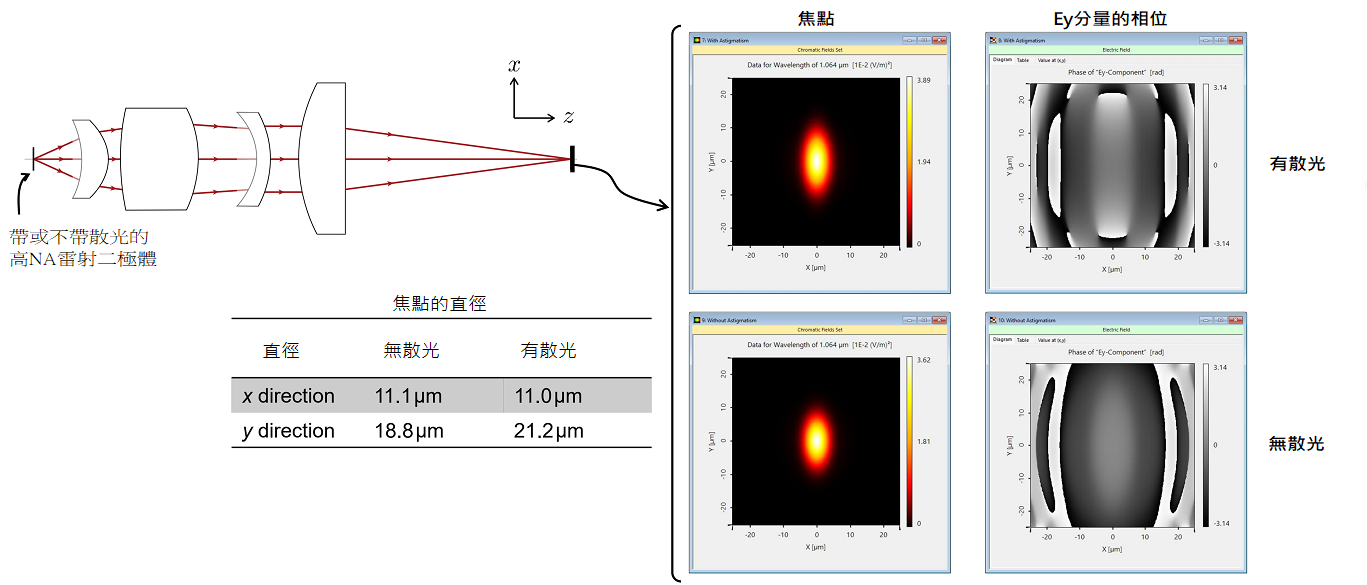

焦點平面的研究

焦點區域調查（無散光）

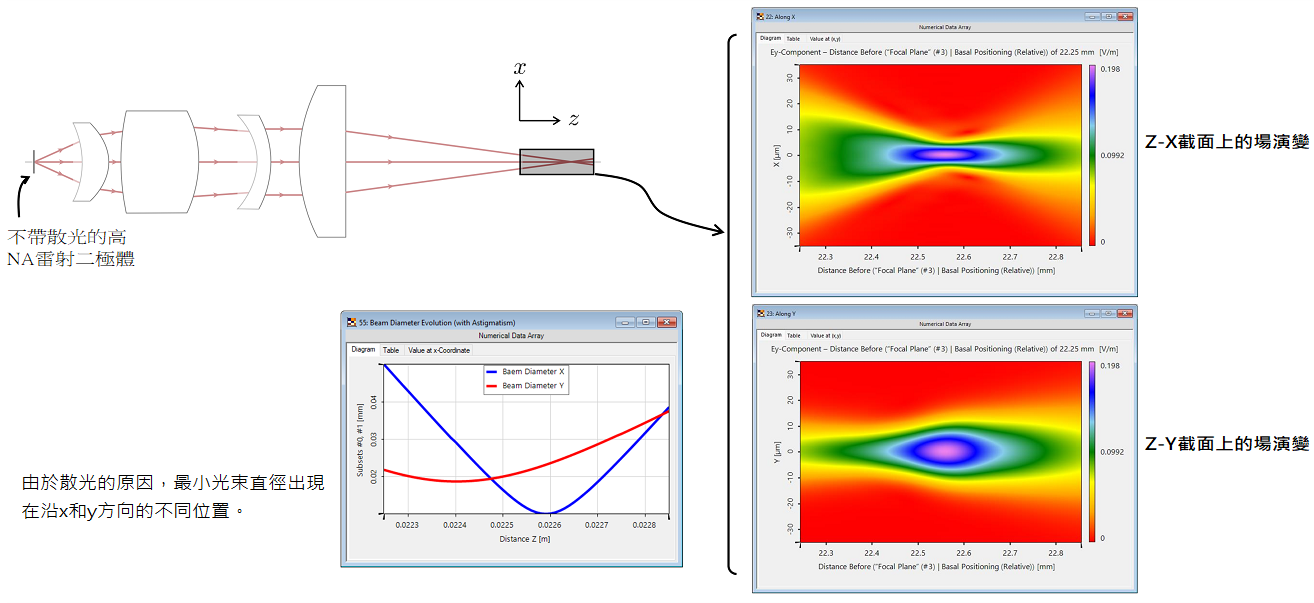

焦點區域調查（有散光）

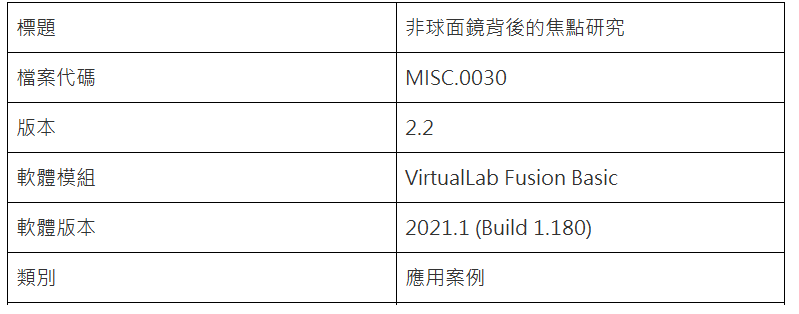

檔案資訊

延伸閱讀

-Collimation of Astigmatic Diode Laser Beam by Objective Lens

-Simulation of Laser Beam in Focal Region of High-NA Asphere
