球面波的像差效應對焦點的影響
時間:2023-02-03 15:12來源:未知作者: infotek點擊:次列印
摘要


       不同類型的波前像差對焦點上的特徵有單獨的影響。因此，能夠詳細研究這些影響是至關重要的，例如，評估成像系統的性能。在VirtualLab Fusion中，可以產生不同的波前像差，並方便地研究其對焦斑分佈的影響。作為例子，我們選擇了幾個典型的像差（球面、彗差、像散、……），改變它們的數值，並計算相應的焦點分佈。

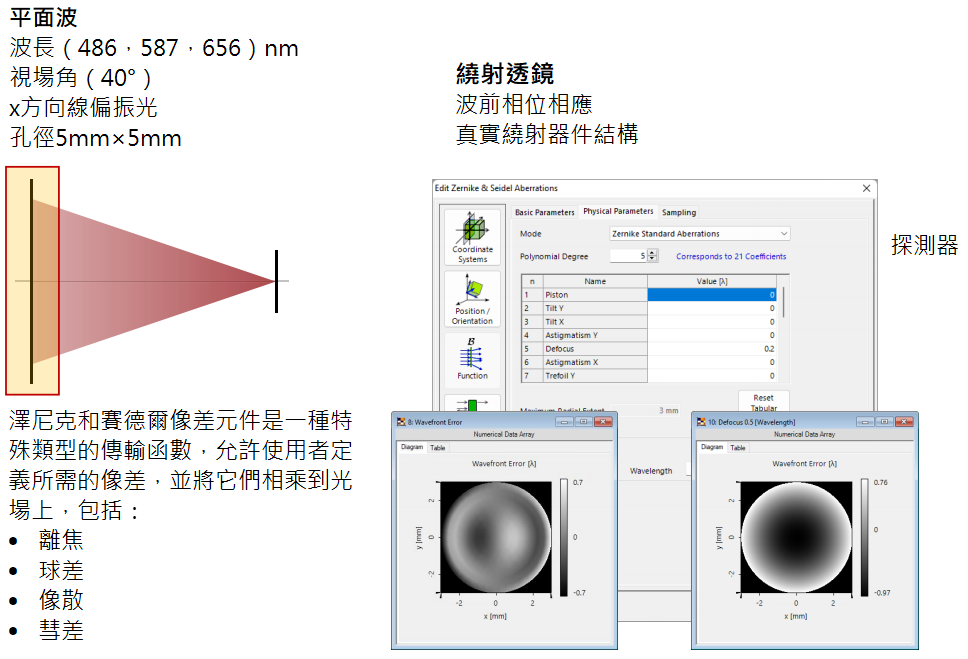

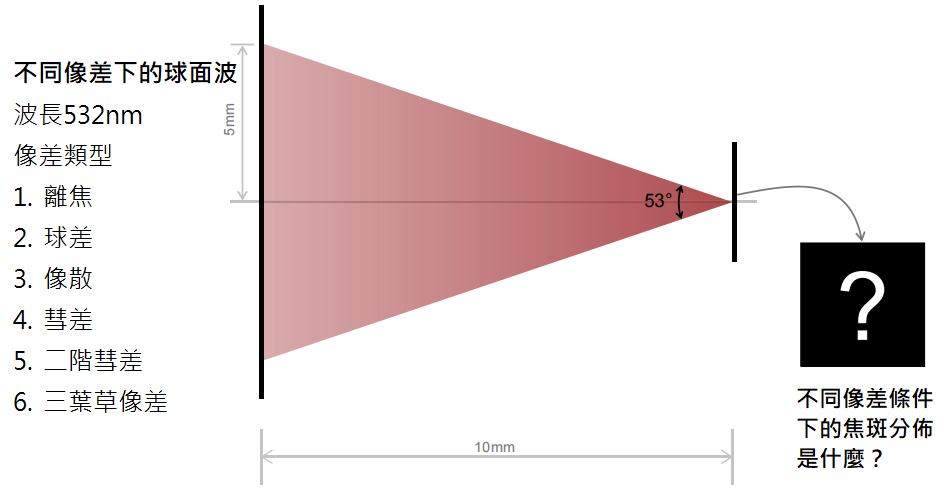

設計和建模任務

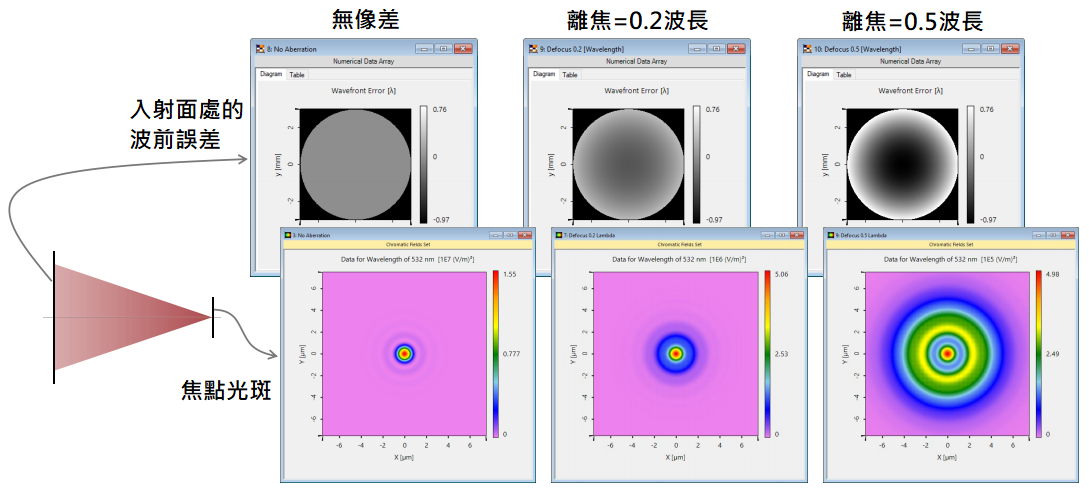

離焦

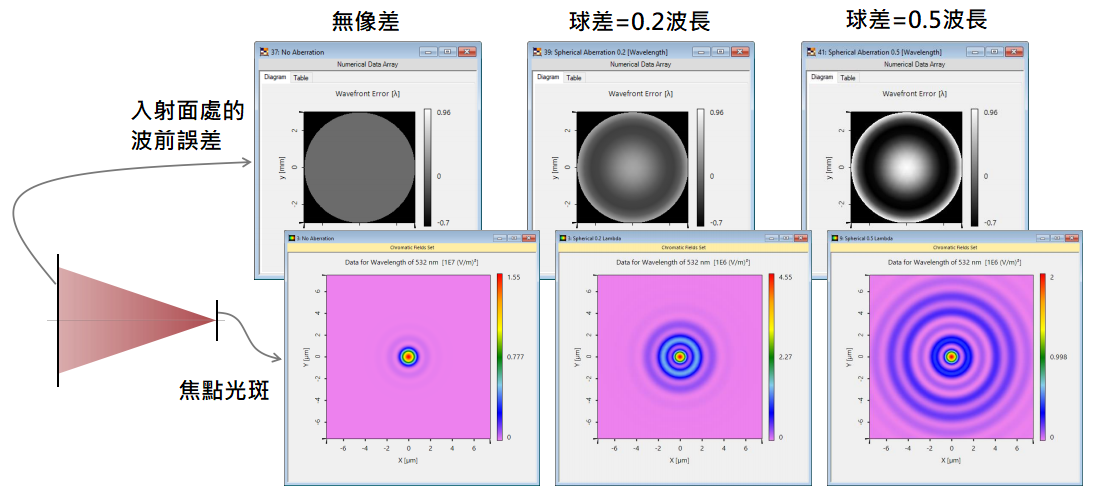

球差

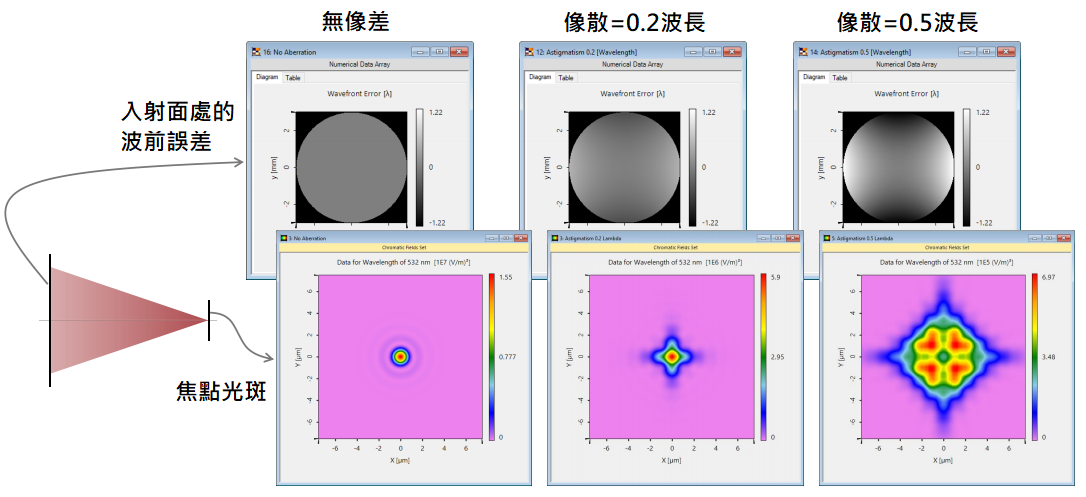

像散






彗差

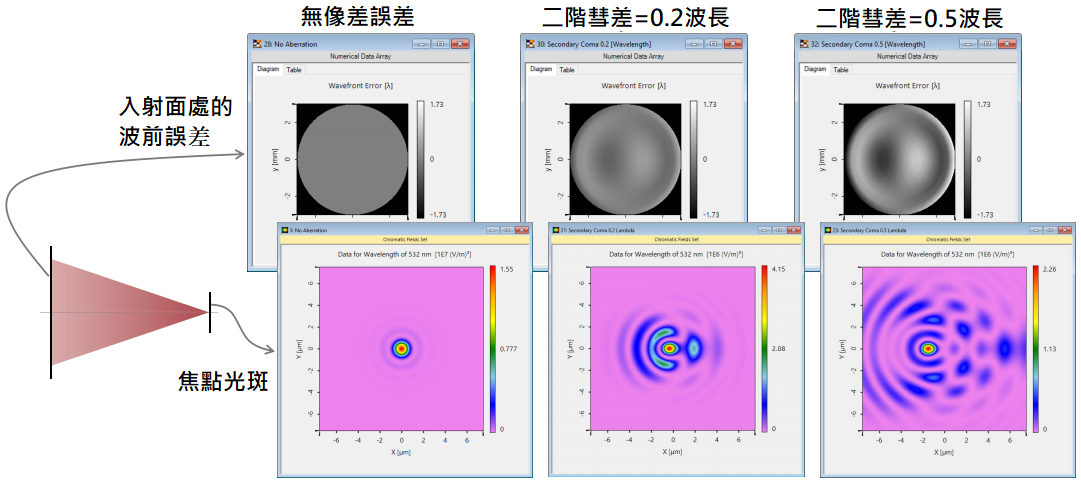

二階彗差

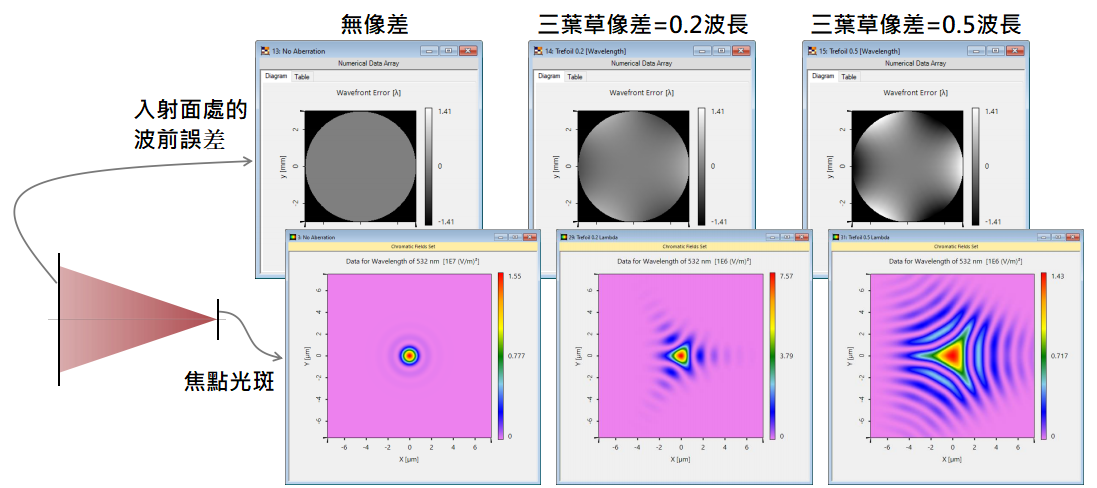

三葉草像差

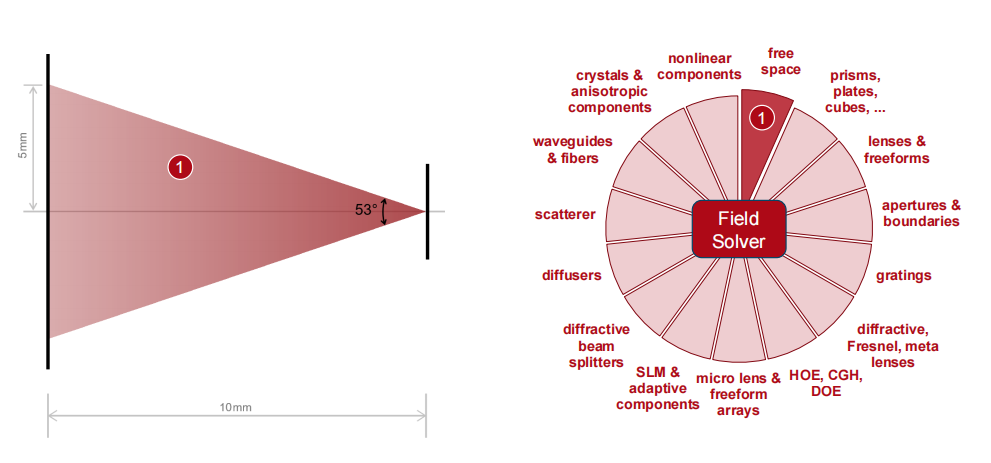

VirtualLab Fusion 技術

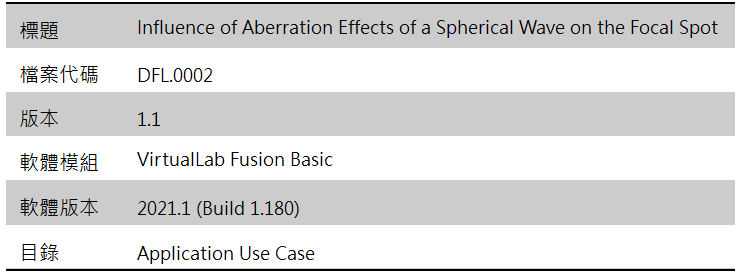

檔案資訊
