傾斜光柵的參數優化及公差分析
時間:2023-02-14 17:14來源:未知作者: infotek點擊:次列印
摘要





       對於背光系統、光內連器和近眼顯示器等許多應用來說，將光高效地耦合到引導結構中是一個重要的問題。對於這種應用，傾斜光柵以能夠高效地耦合單色光而聞名。在本例中，提出了利用嚴格傅立葉模態方法（FMM，也稱為RCWA）對傾斜光柵的優化方法。優化後的光柵的繞射效率超過90%。此外，還研究了其對光柵的傾角偏差和圓角邊緣的影響。

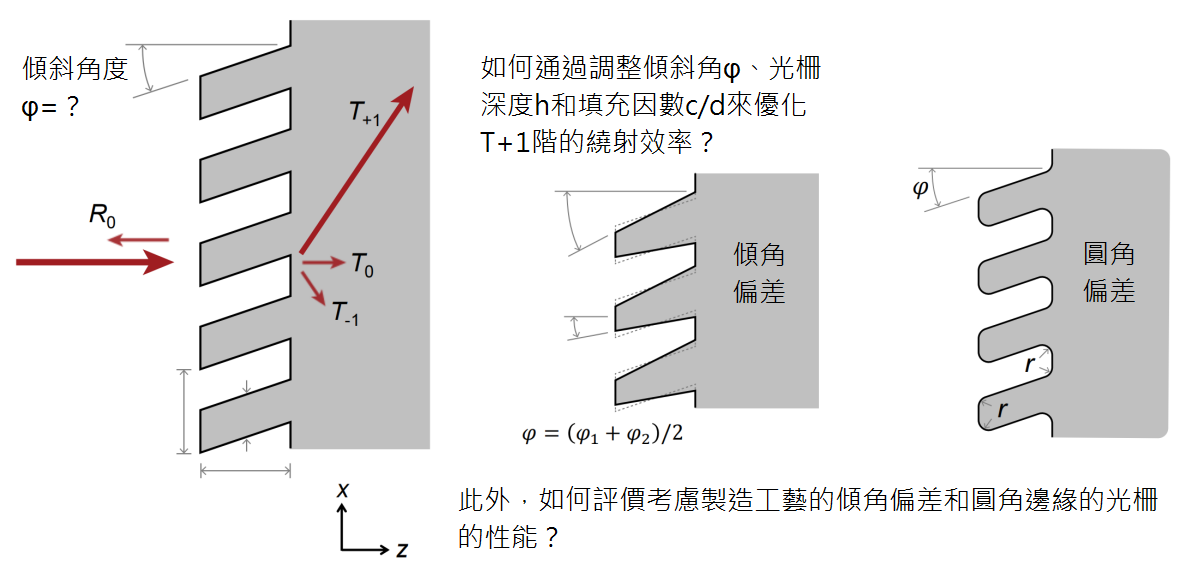

建模任務

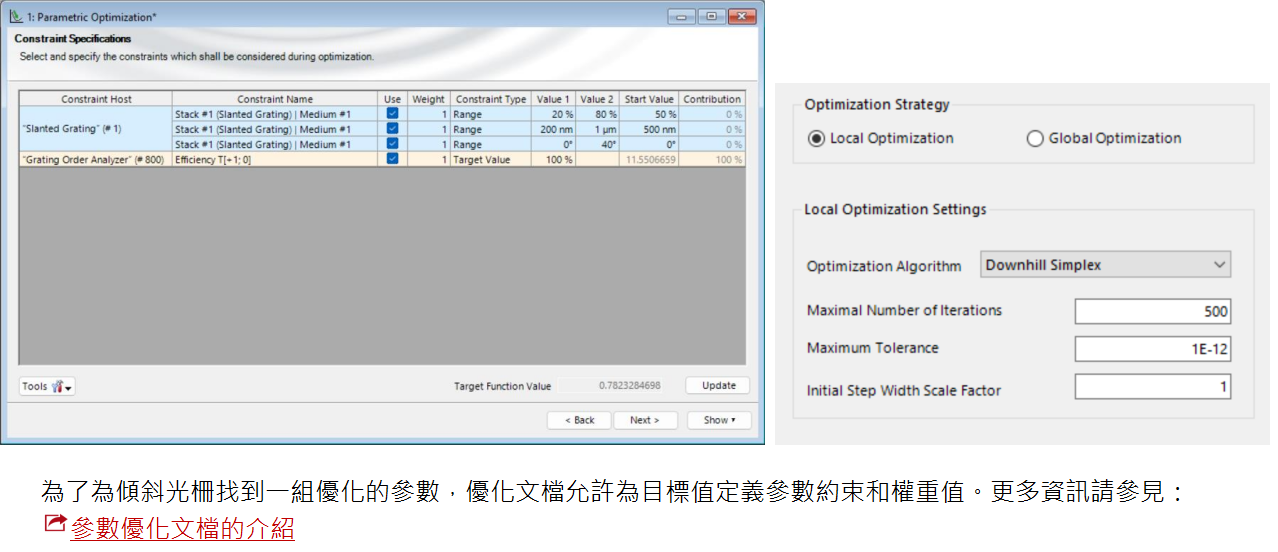

優化

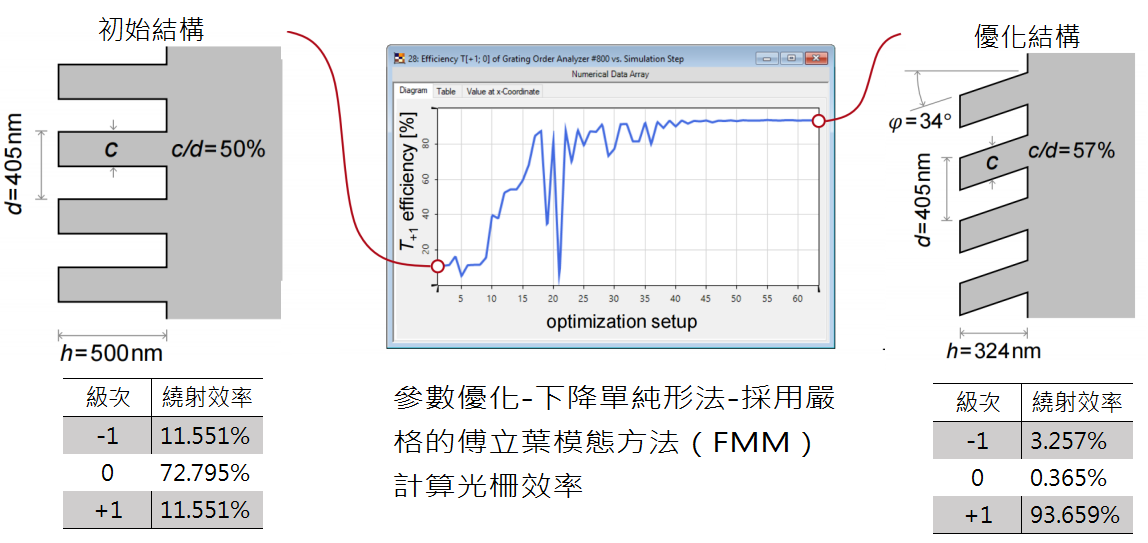

第一級次的參數優化

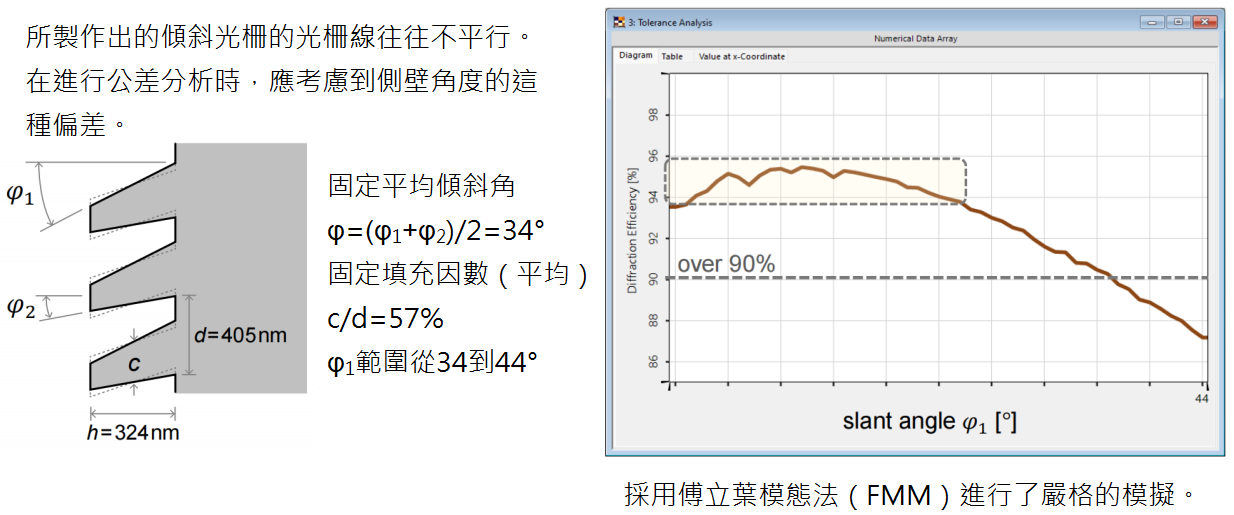

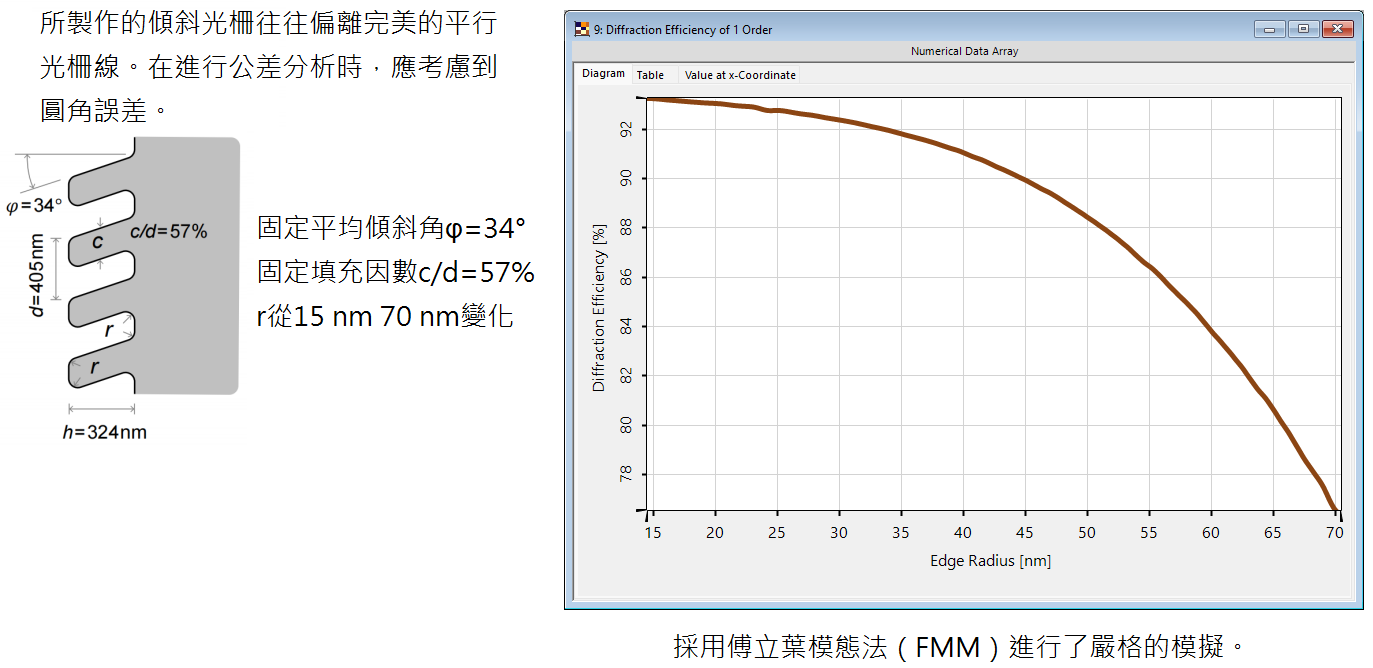

結果——公差分析










 

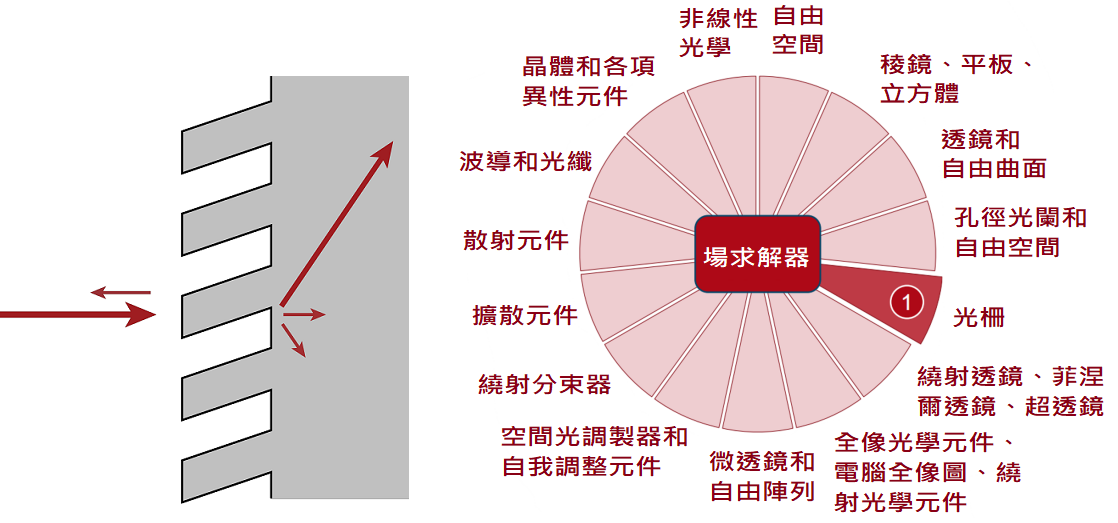

VirtualLab Fusion技術

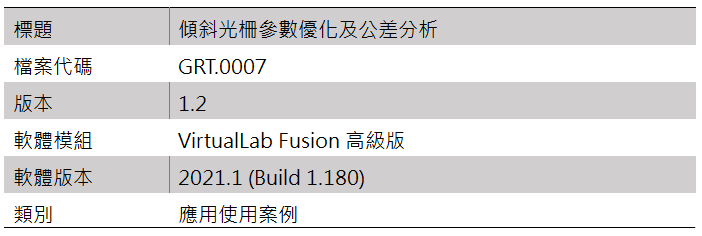

檔案信息




延伸閱讀
-  用於光波導耦合的傾斜光柵設計
-  單入射方向光波導耦合光柵的優化
-  參數優化文檔的介紹
-  傾斜光柵的高級配置
-  利用介面配置光柵結構
-  光柵級次分析器
