摘要

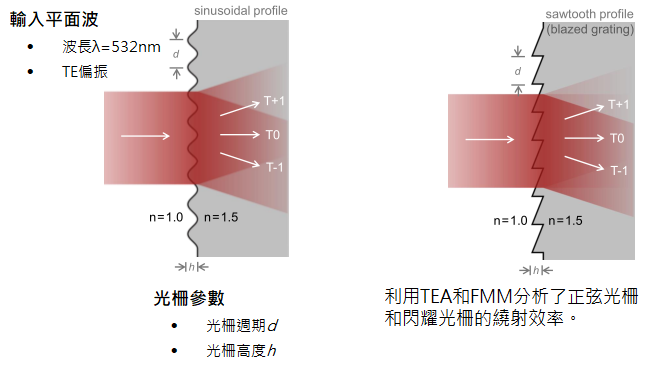

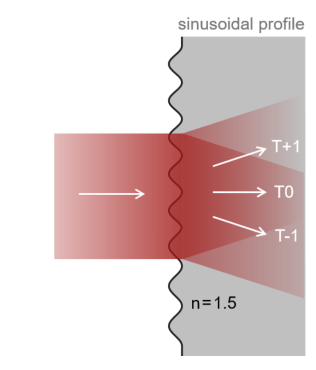

薄元近似(TEA)是傅立葉光學中廣泛應用的計算光柵繞射效率的方法。然而，我們也知道，對於較小的光柵週期，也就是當其更接近於光的波長時，近似變得不準確。在本例中，選擇了兩種類型的傳輸光柵來展示這種效果:正弦光柵和閃耀光柵。我們使用TEA和FMM(也稱為RWCA，這是嚴格的)來分析這種具有不同週期的光柵，通過比較結果，我們研究了兩種方法的表現

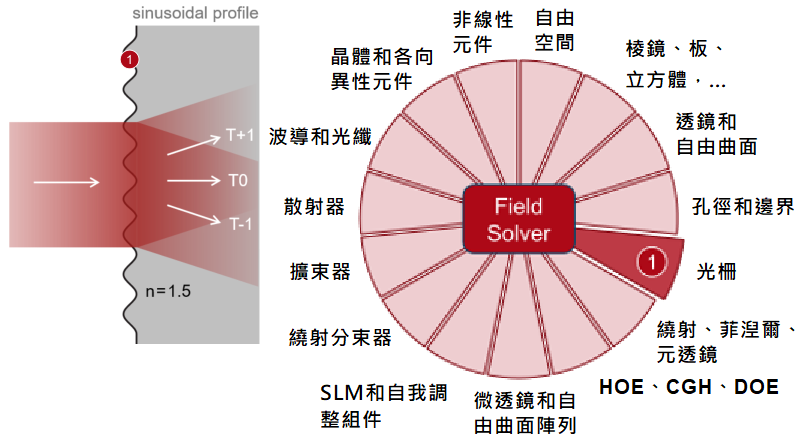

建模任務
光柵元件

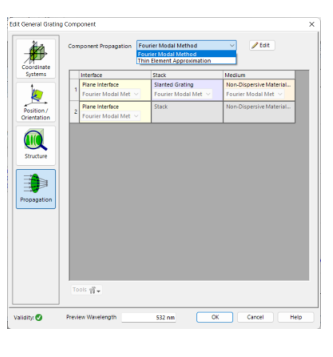

通用光柵元件（General Grating Component）允許使用者在模擬中選擇不同的求解演算法。用戶可以在嚴格的傅立葉模態法(FMM)和近似，但更快的薄元近似(TEA)之間進行選擇。關於解算器的更多資訊可以在這裡找到:
• FMM/RCWA
• Diffractive Lens Component

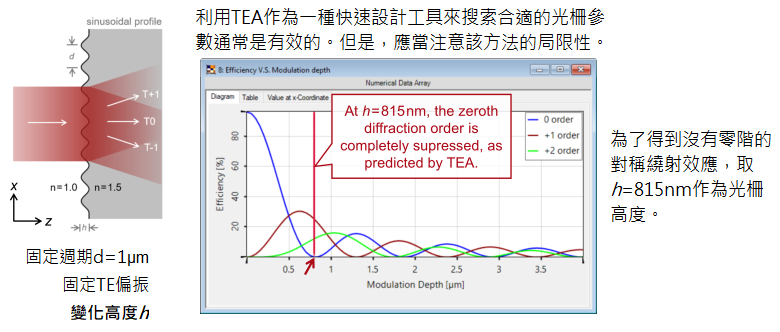

正弦光柵-效率vs高度(只用TEA)

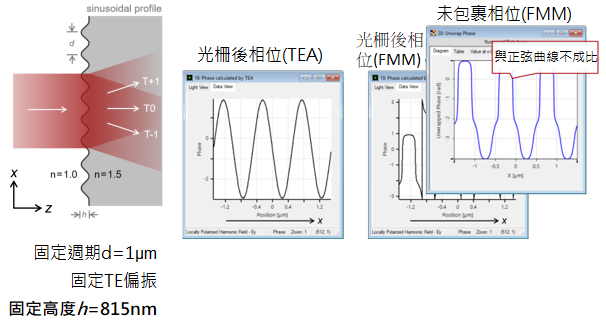

正弦光柵-傳輸相位形態

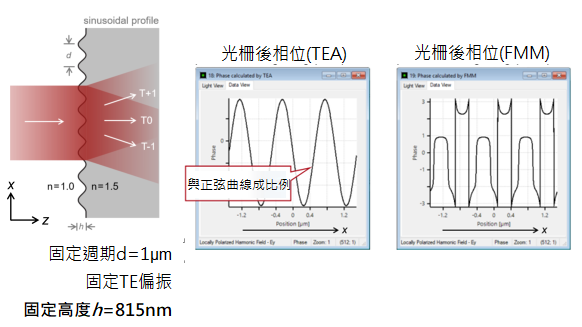

正弦光柵-傳輸相位形態

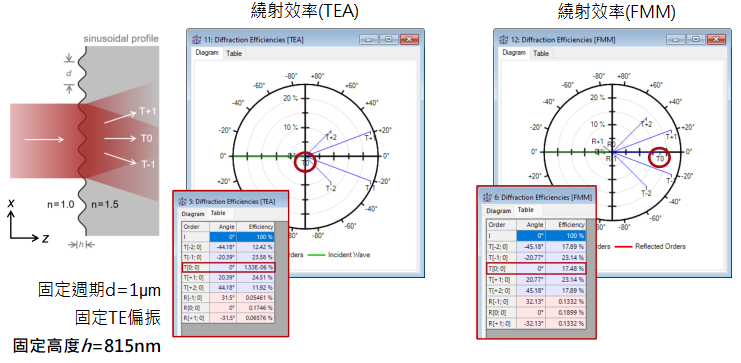

正弦光柵-繞射效率

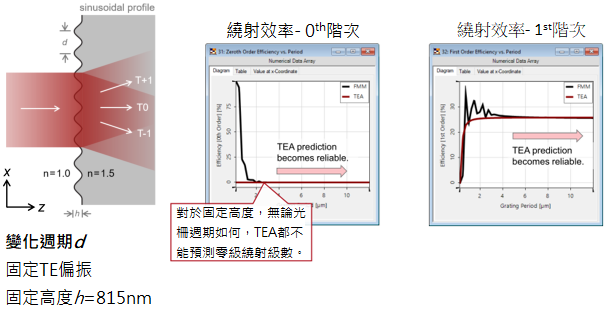

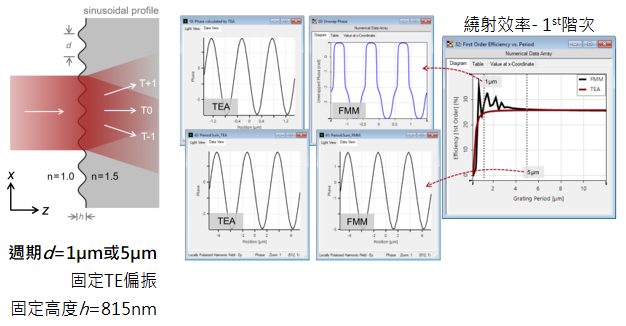

正弦光柵-效率vs. 週期
正弦光柵—選定週期的相位形態

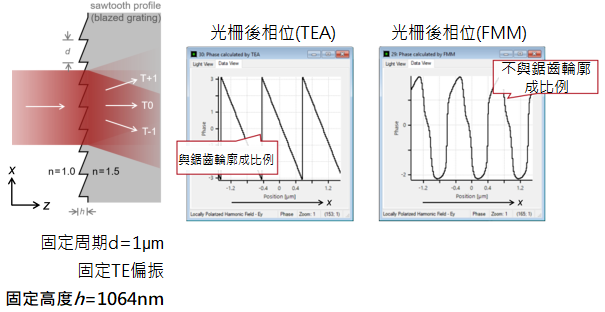

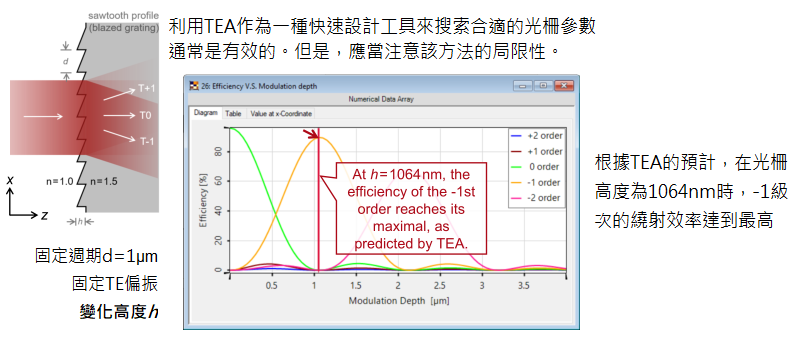

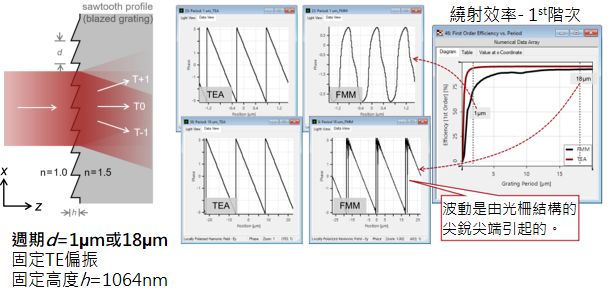

閃耀光柵-效率vs.高度(只用TEA)
閃耀光柵-傳輸相位形態

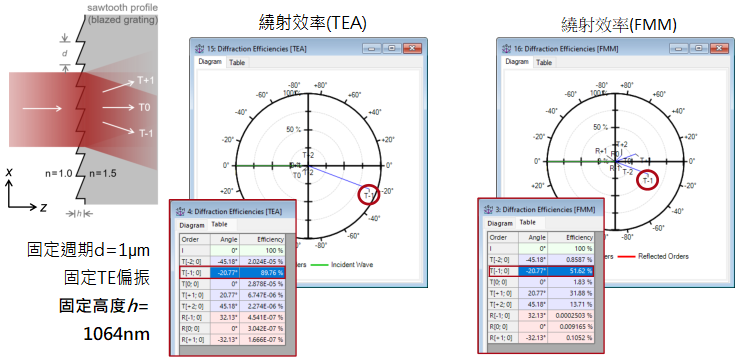

閃耀光柵-繞射效率

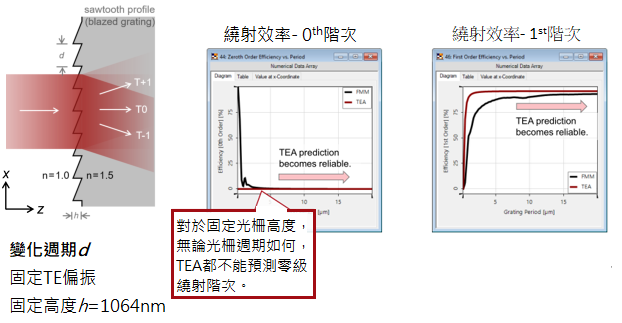

閃耀光柵-效率vs.週期
閃耀光柵-選定週期相位形態
