雷射引導無焦系統的分析與設計
時間:2023-03-06 17:07來源:未知作者: infotek點擊:次列印
摘要






       對於天文望遠鏡，雷射引導星通常用於校正大氣畸變。這種人造恆星圖像通常由高功率雷射光束在幾十公里之外拍攝。為了精確地設計光學系統以產生和控制雷射引導星的尺寸，必須考慮雷射光束的繞射效應。在本例中，分析了這種系統的經典設計。然後，通過考慮繞射效應並在系統中包括散焦或腰移，可以進一步減小幾何光學優化給出的最小光斑尺寸。



建模任務 #1-簡單的無焦系統

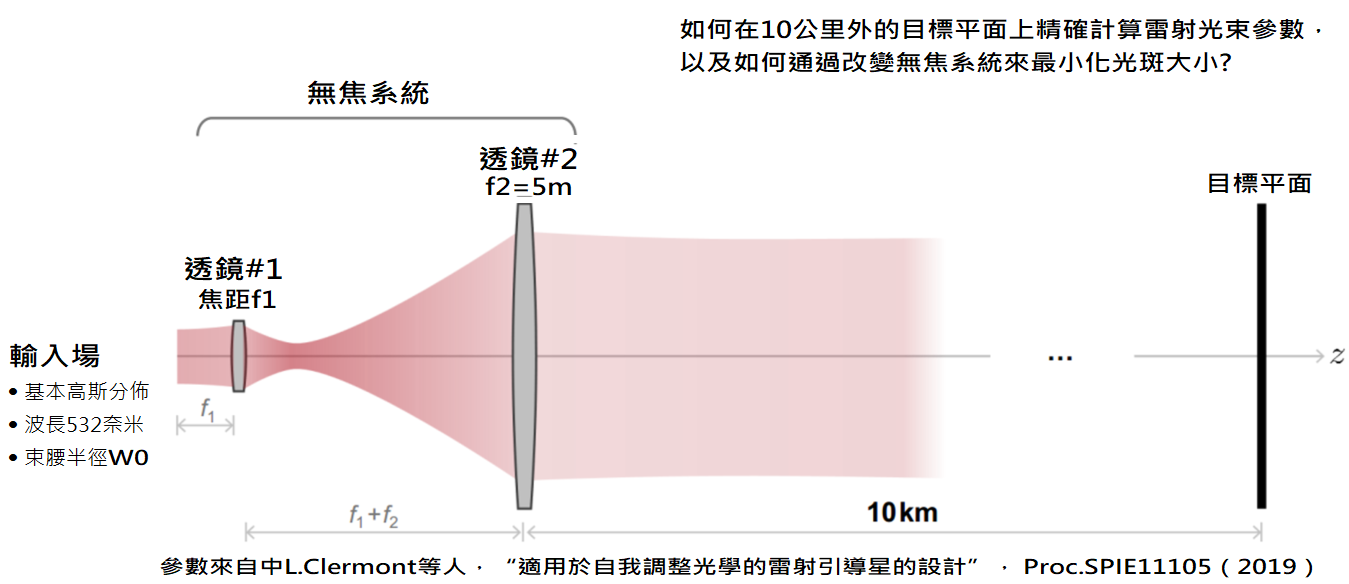

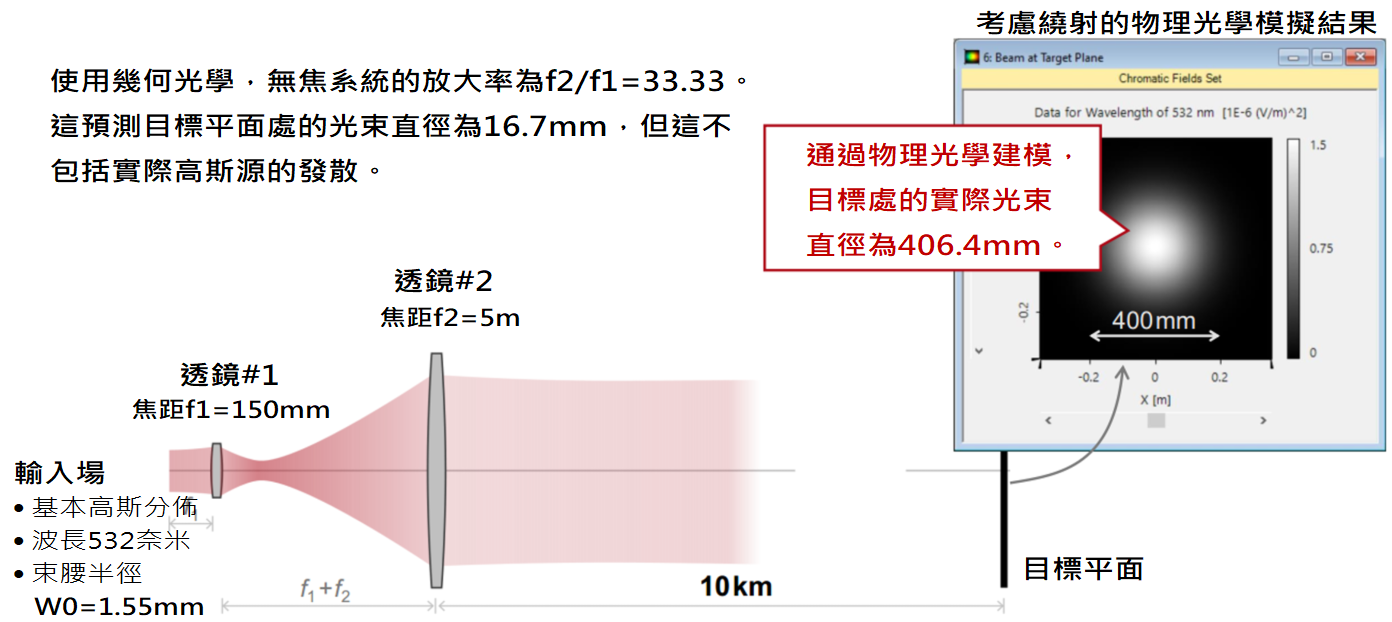

雷射無焦系統分析

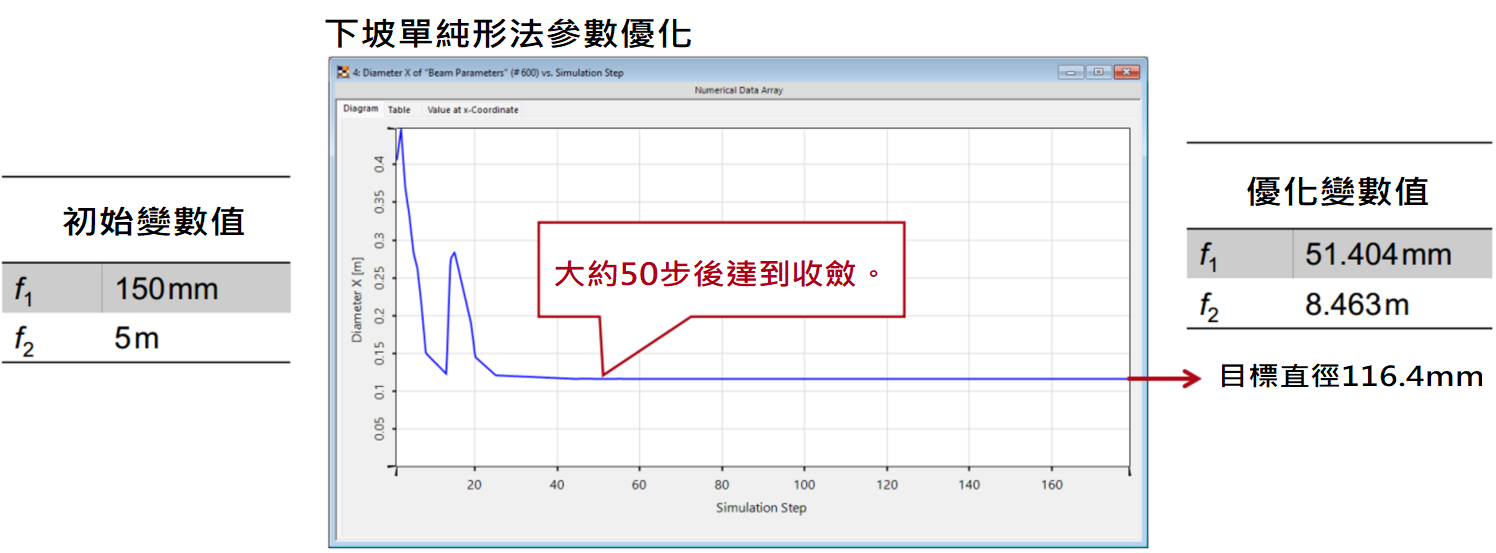

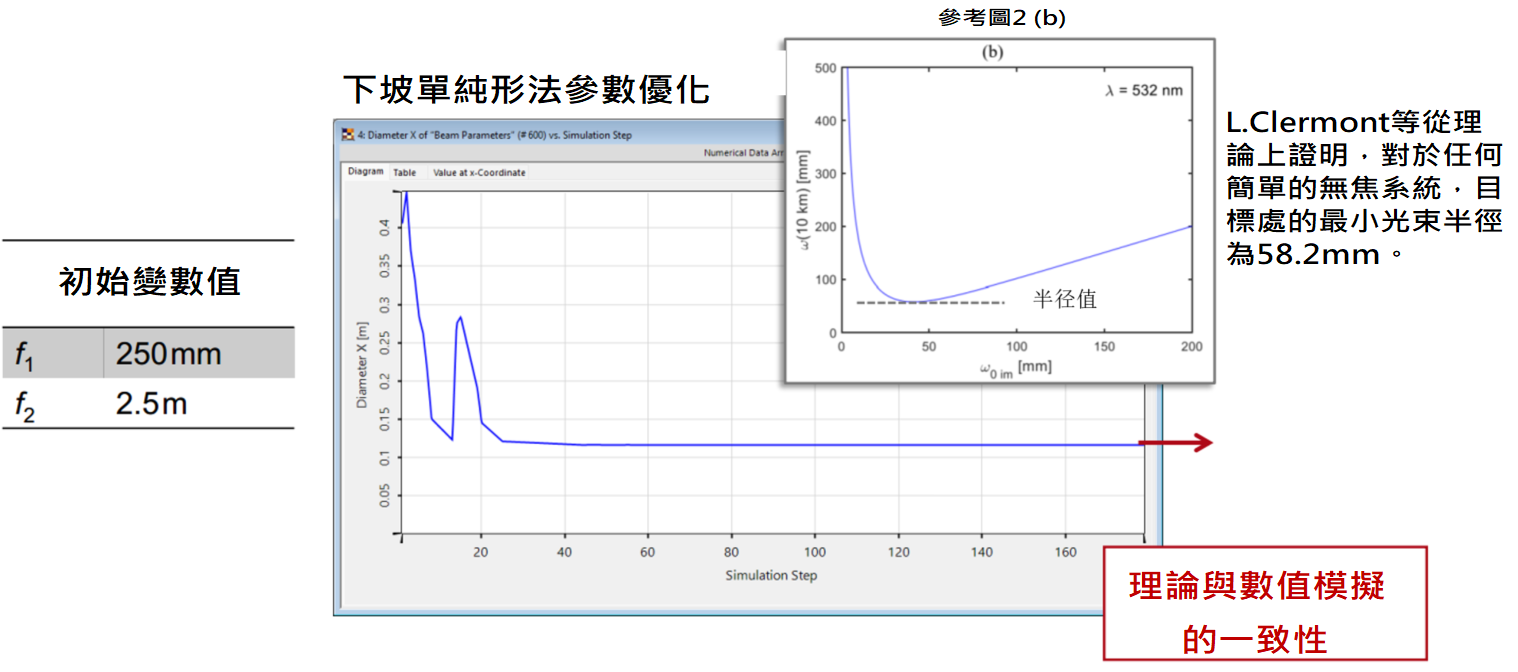

簡單無焦系統設計w0?=?0.25?mm（固定）

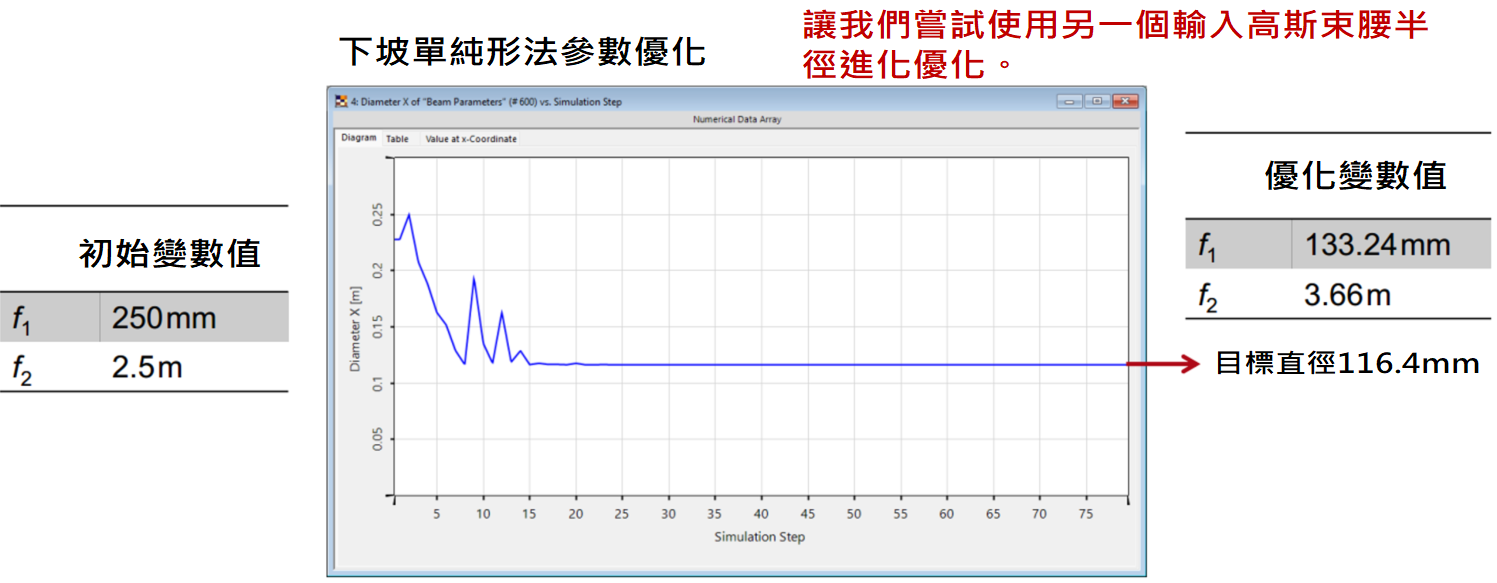

簡單無焦系統設計w0?=1.5mm（固定）






簡單無焦系統設計w0?=1.5mm（固定）






設計任務#2–具有散焦的無焦系統

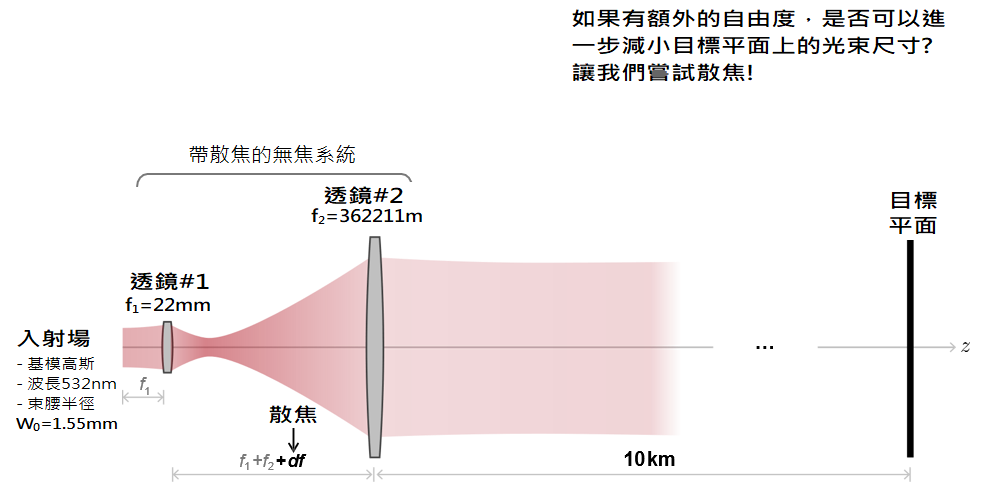

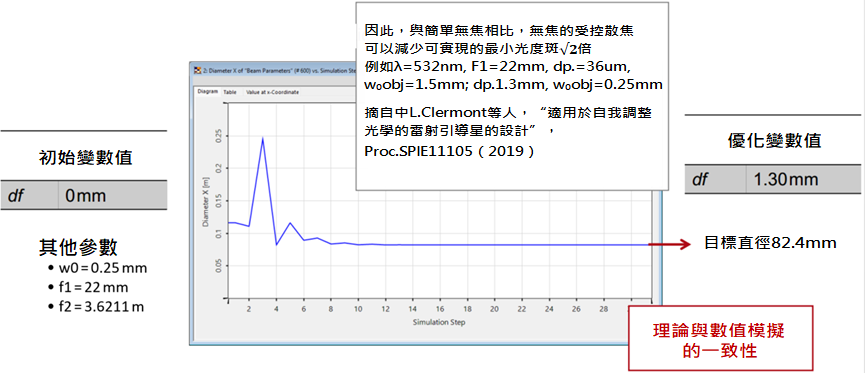

具有散焦的無焦系統設計

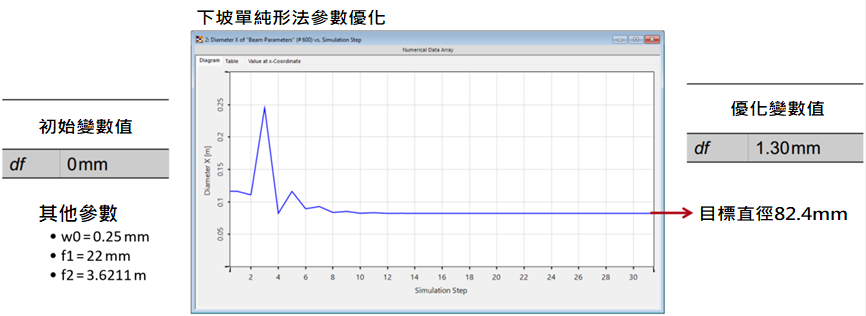

具有散焦的無焦系統設計

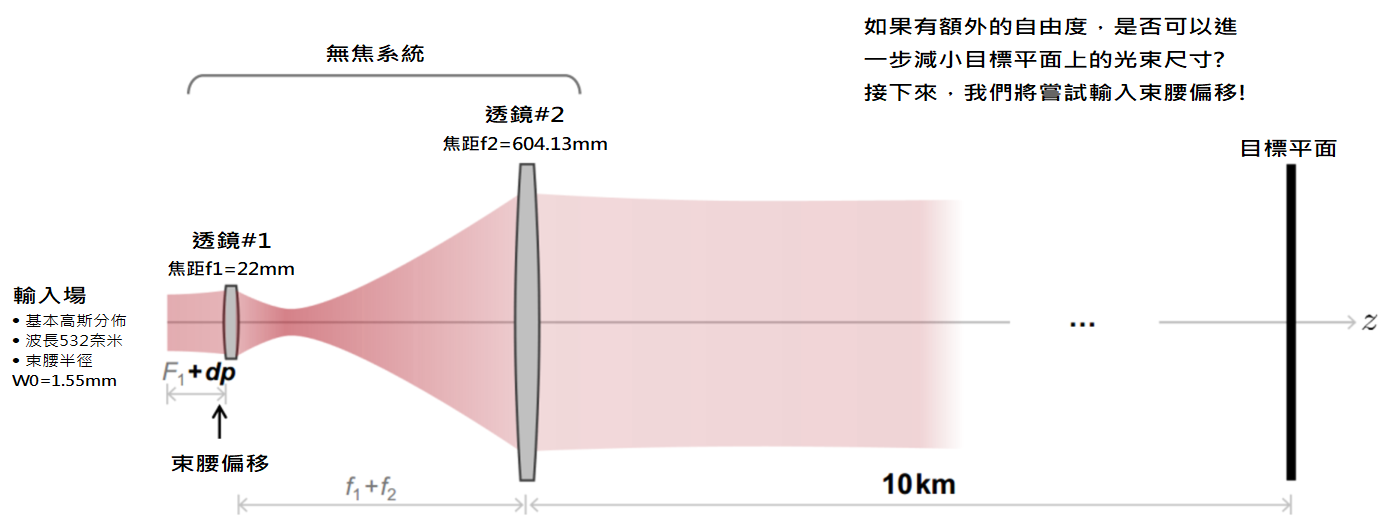

設計任務#3–具有輸入光束束腰偏移的無焦系統

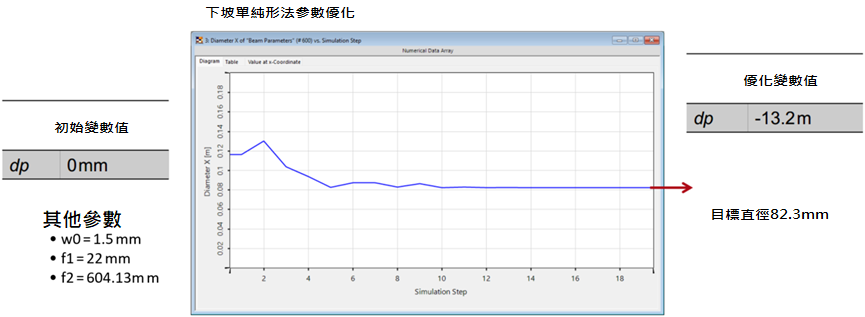

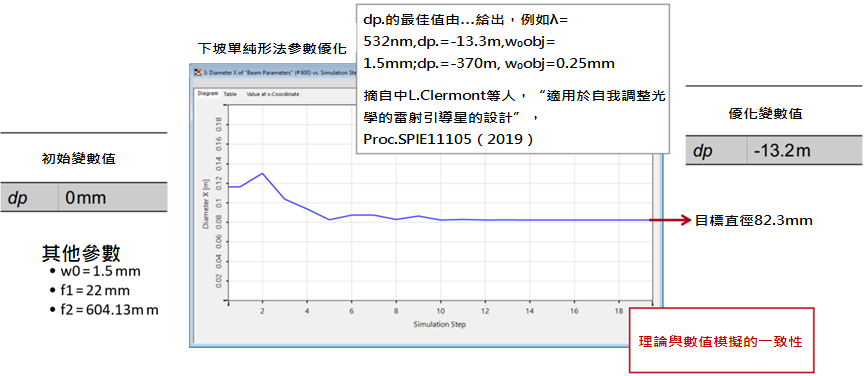

具有束腰偏移的無焦系統設計






具有束腰偏移的無焦系統設計

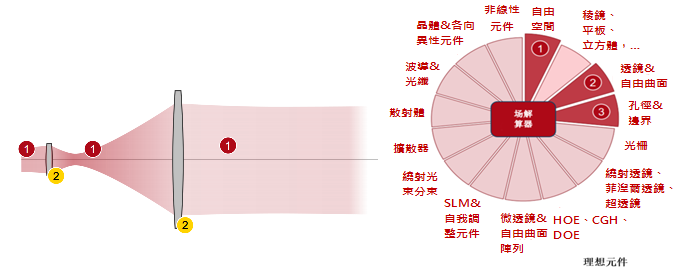

VirtualLab Fusion 技術

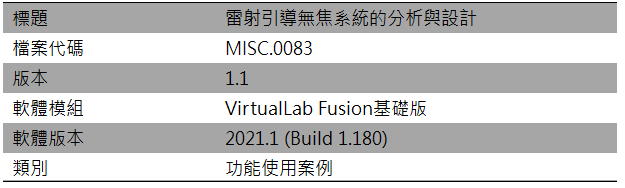

檔案資訊




延伸閱讀
-使用空間濾波器的雷射光束“清理”
-低菲湼爾數系統中的針孔模型
