施密特 - 卡塞格林望遠鏡
時間:2023-03-06 16:14來源:未知作者: infotek點擊:次列印
摘要


       施密特-卡塞格林望遠鏡是業餘天文望遠鏡中非常受歡迎的設計，因為它具有高對比和低像差效應。它由施密特校正板和卡塞格林反射鏡組成。卡塞格林反射鏡由一個凹面主鏡和一個凸面副鏡組成，凹面主鏡用於聚焦光線，凸面副鏡用於將光線通過主鏡上的一個孔重定向回去。即使短筒也可提供長焦距。施密特板本身是一個非球面透鏡，用於校正球面像差。

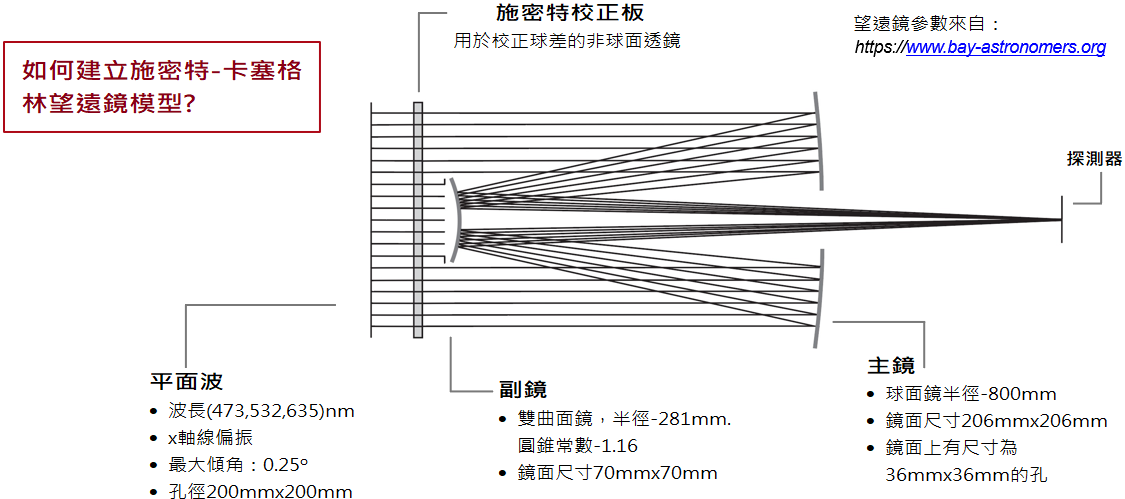

建模任務

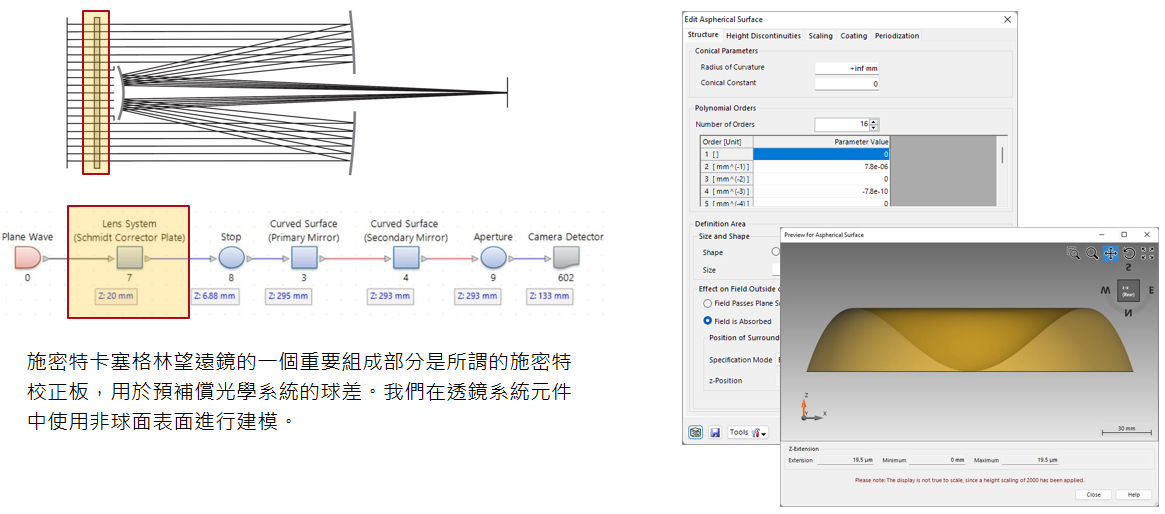

施密特校正板

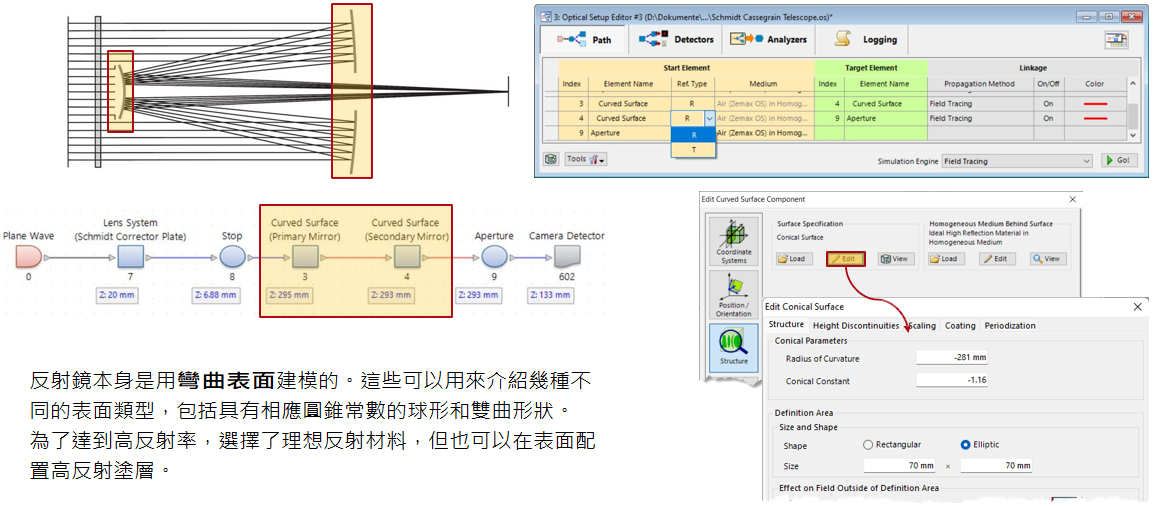

主鏡背面

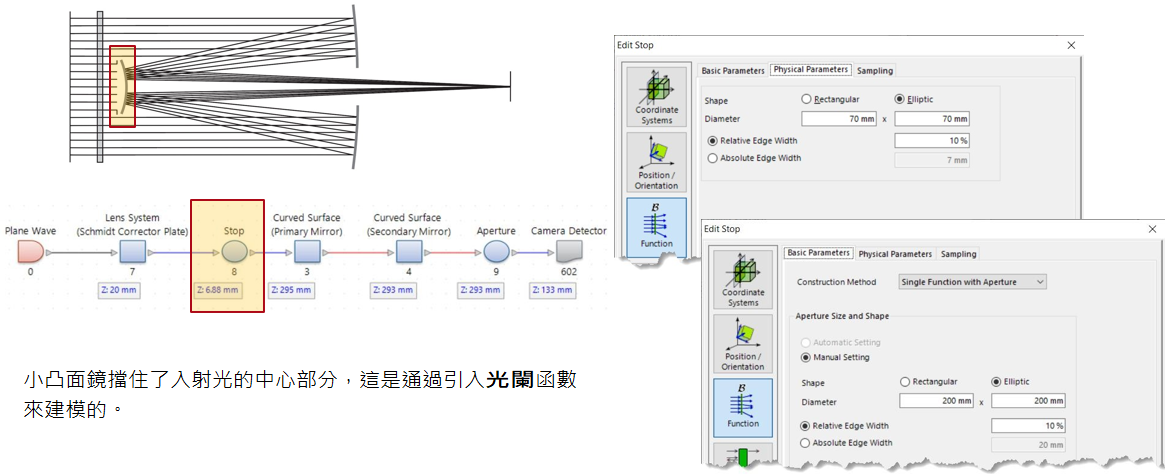

反射鏡正面

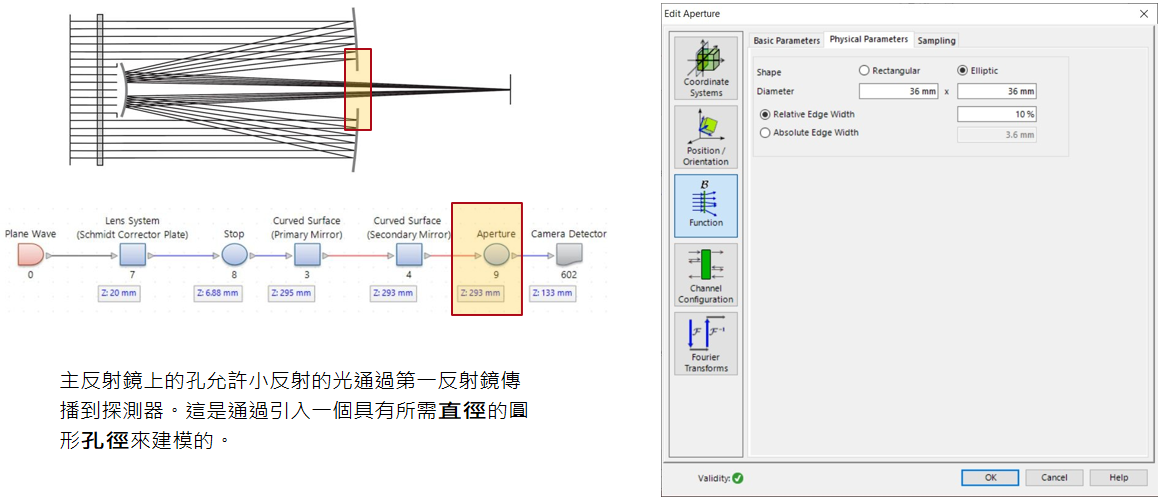

孔徑

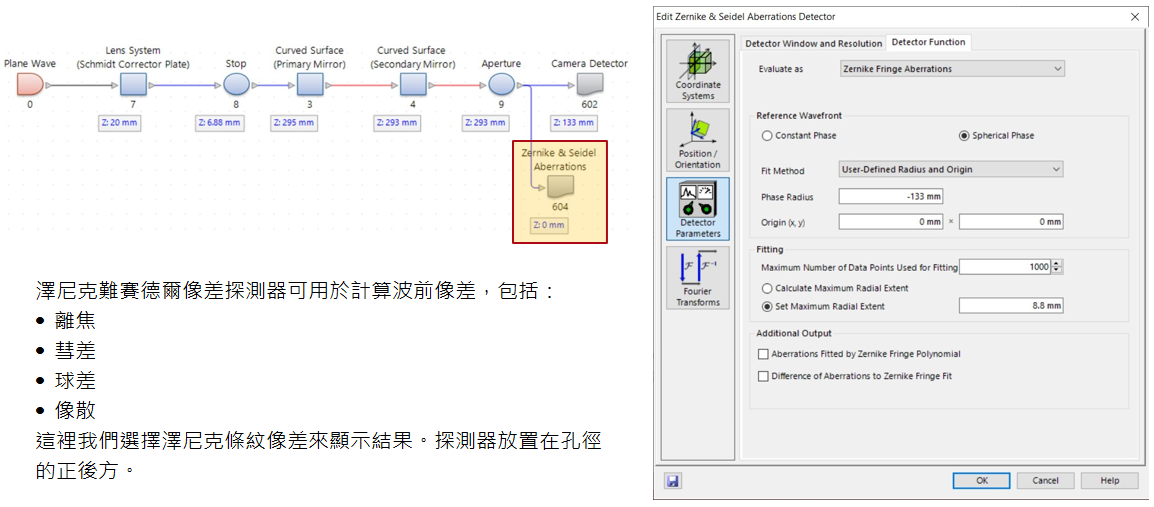

澤尼克&賽德爾像差探測器

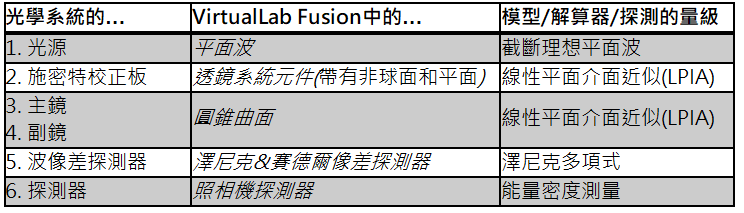

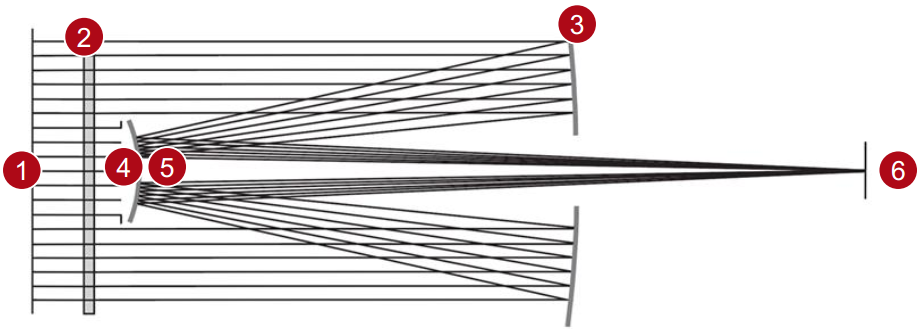

總結 - 元件…

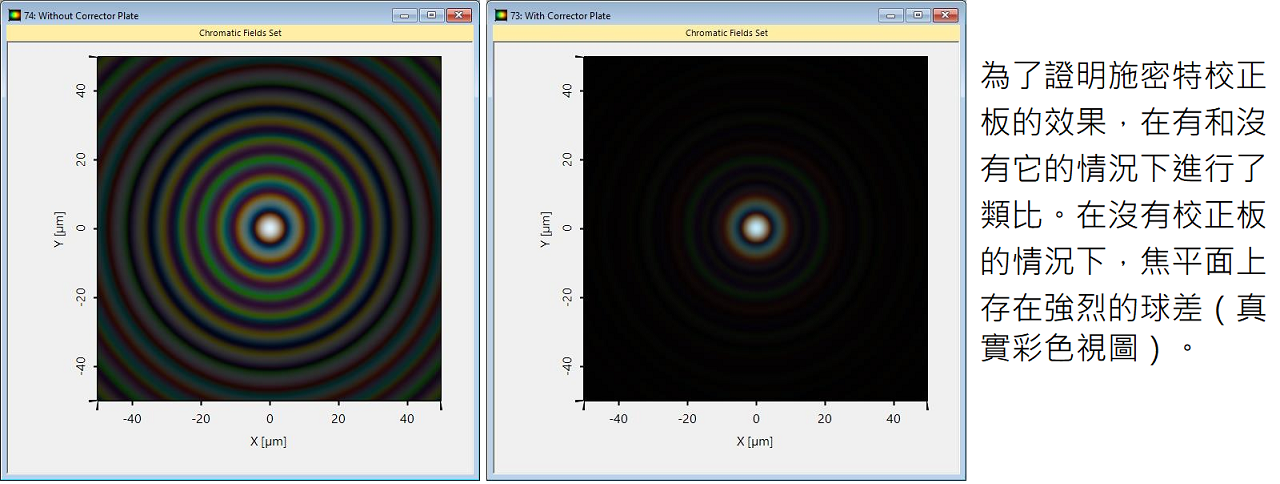

球差


                                                                                                       無校正板                                      有校正板

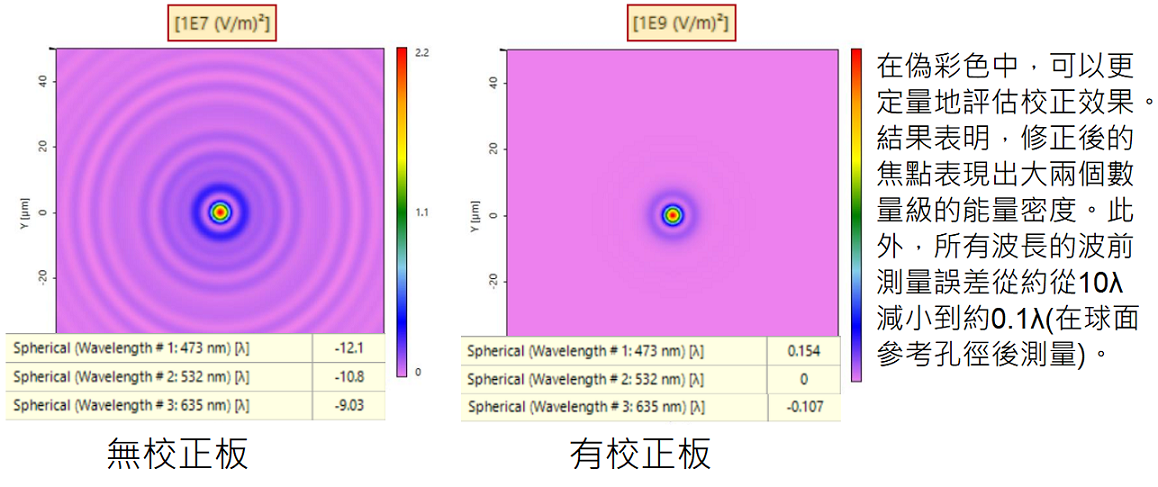

球差

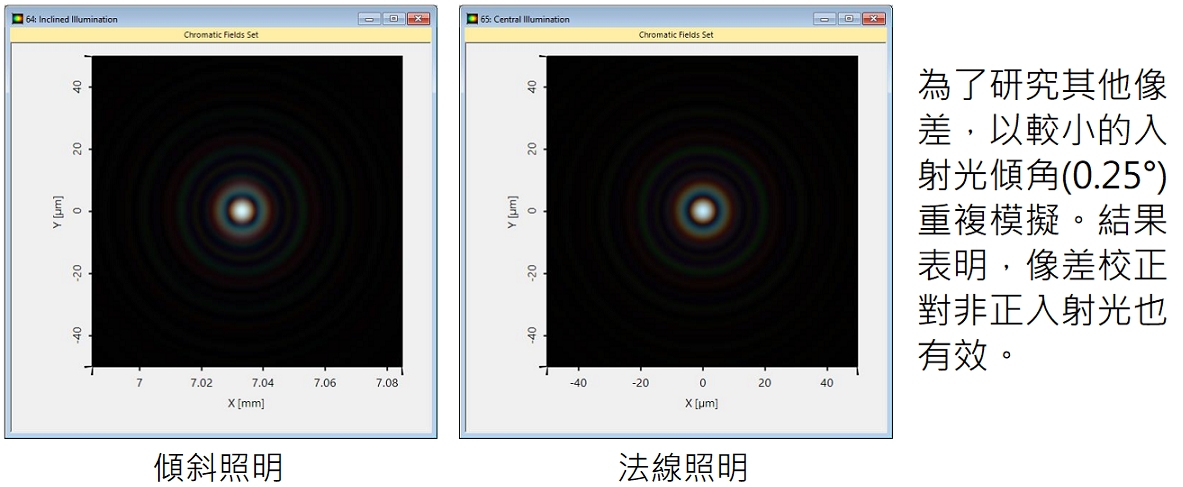

傾斜照明

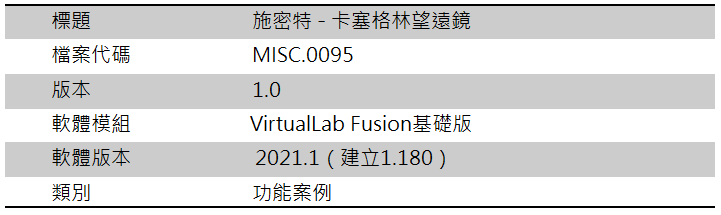

檔案資訊
