時間:2023-03-08 15:23來源:未知作者: infotek點擊:列印
摘要




       VirtualLab Fusion可以靈活地配置表面和(光柵)區域的通道。通過調整通道配置,可以輕鬆地實現所需的建模方案。我們使用一個具有兩個表面的光波導的案例來演示通道的配置。顯示了由不同的設置組合產生的光路結果。此外,我們還在光波導表面上添加了光柵區域,並演示了這些區域的通道配置,以及這些區域的光柵參數。

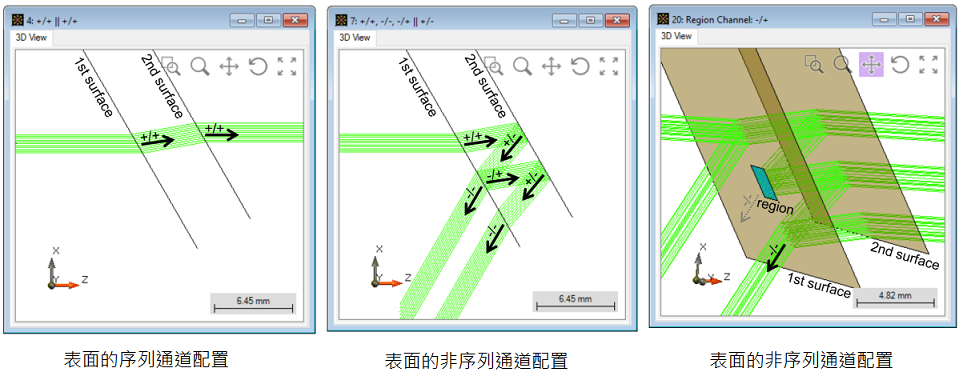

建模任務

       如何調整表面上的通道和表面上的任何可能的光柵區域,以及如何用這些設置來控制模擬。





表面通道

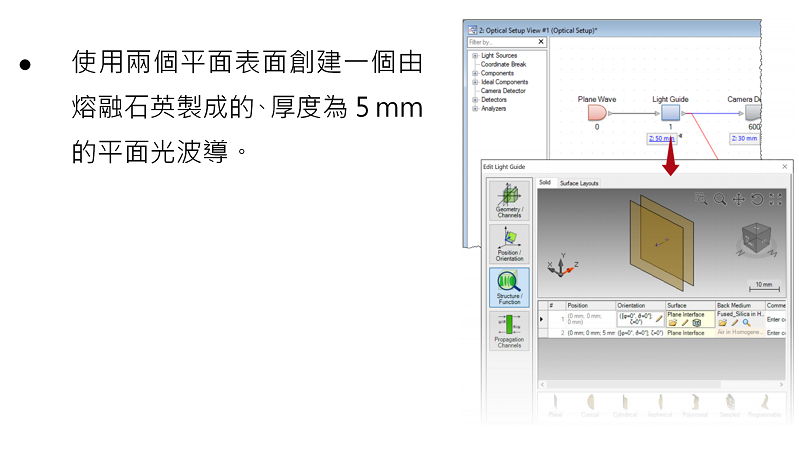

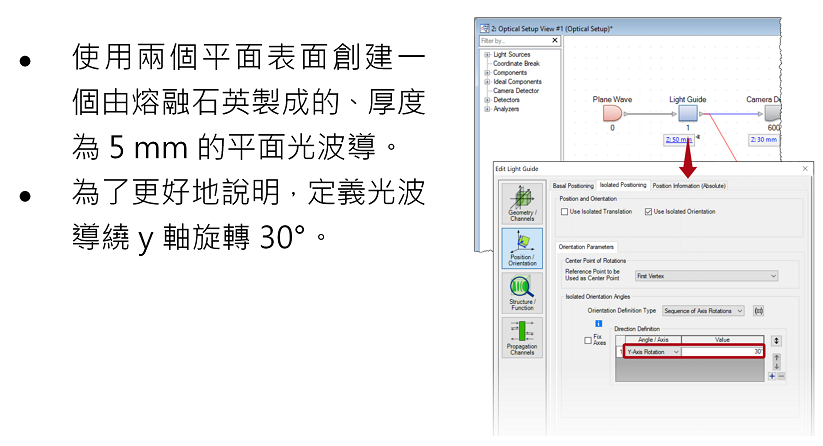

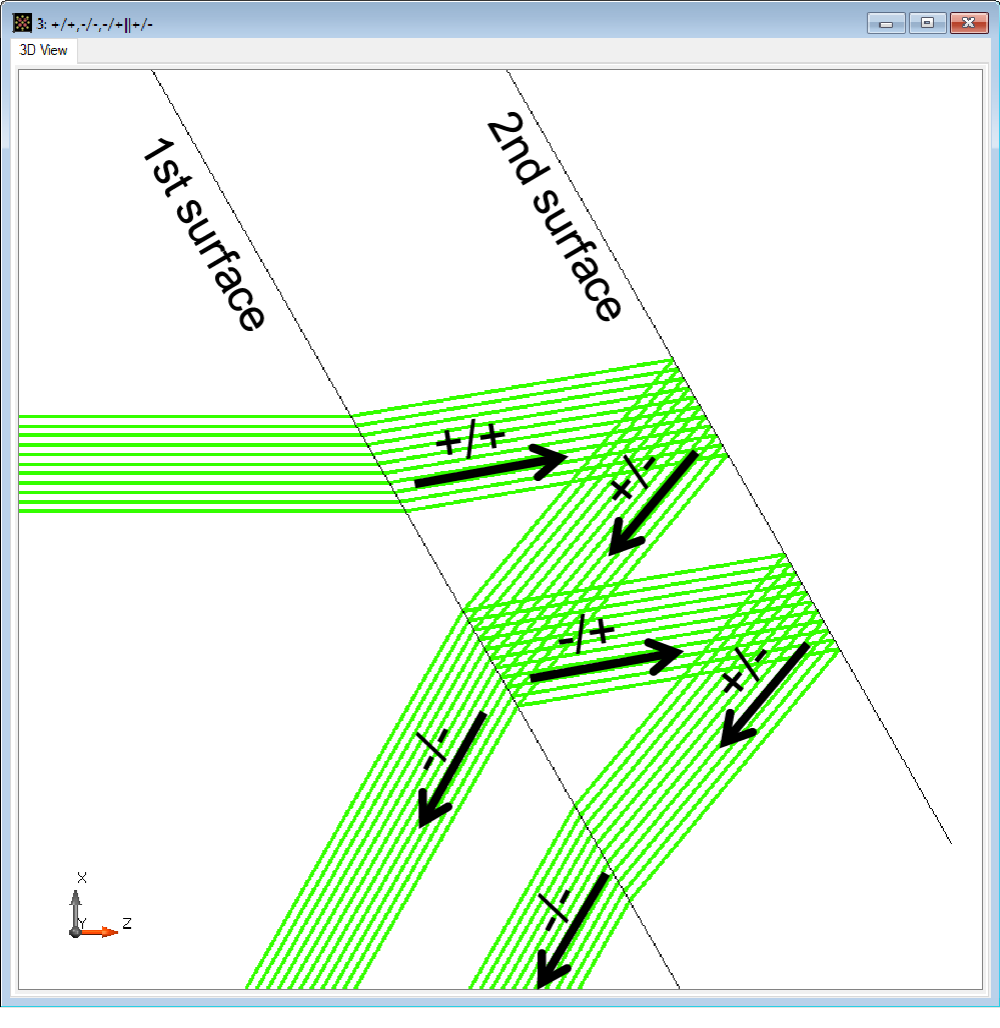

    初始化

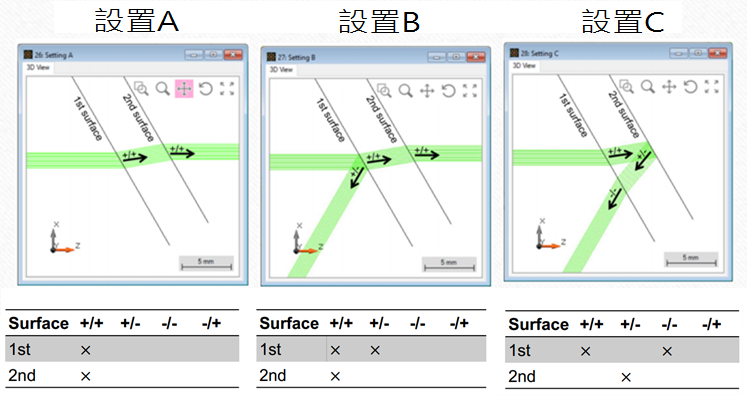

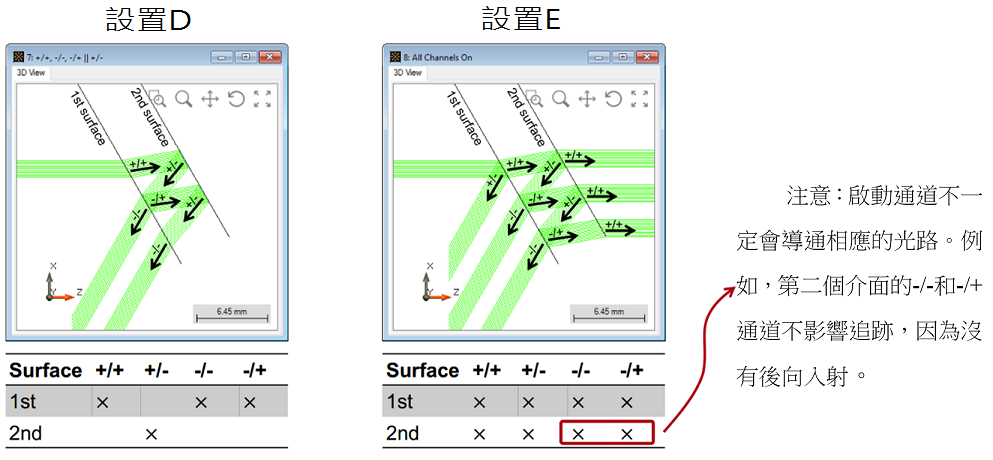

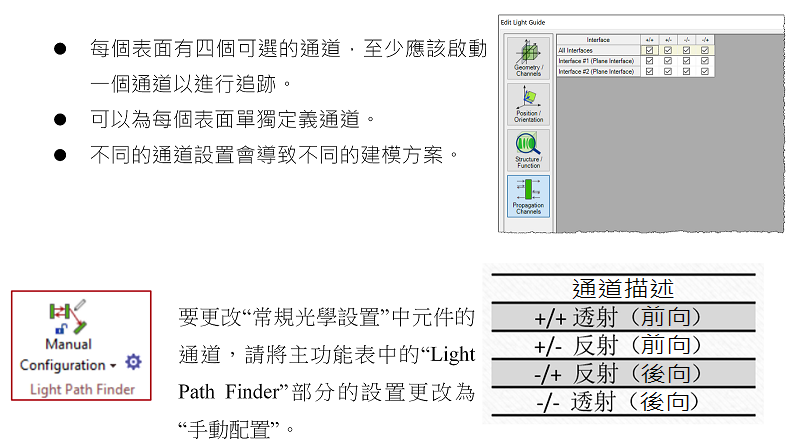

通道定義










區域通道

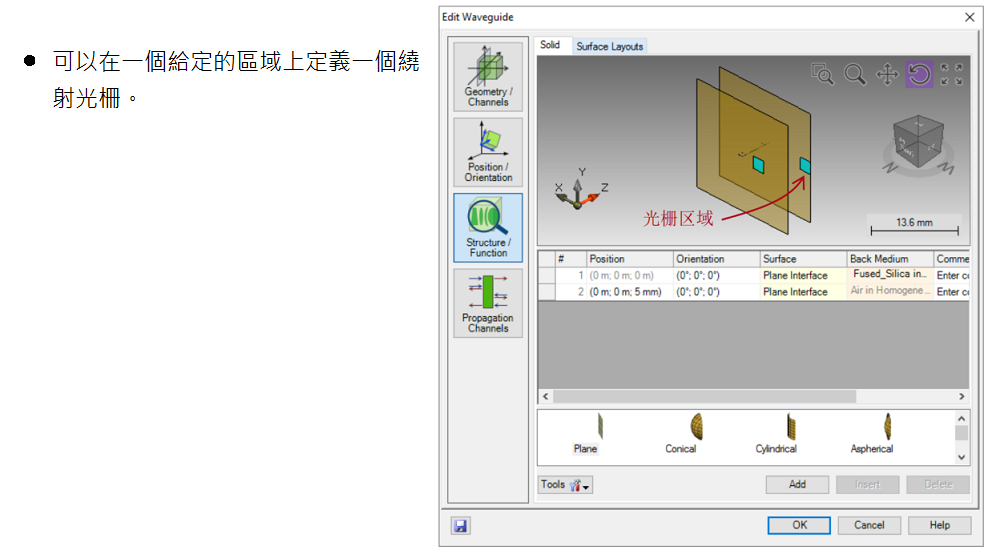

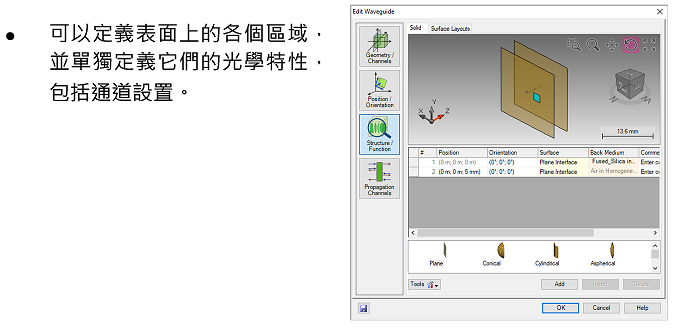

        表面的區域

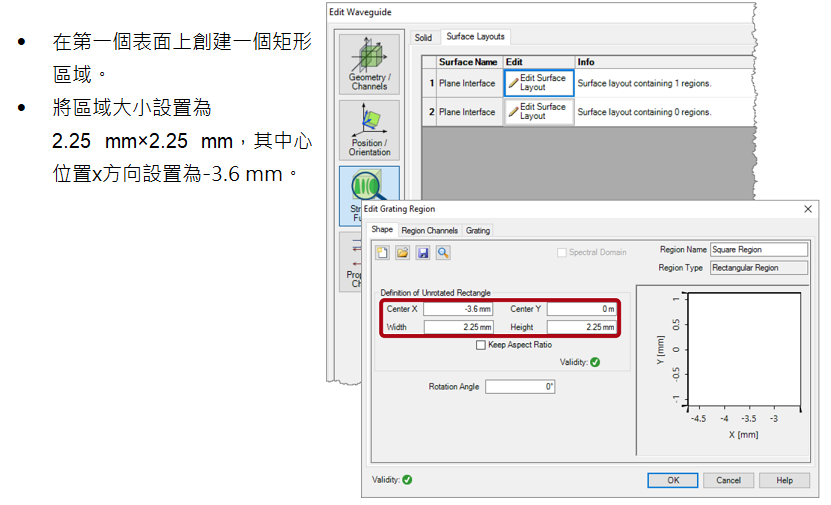

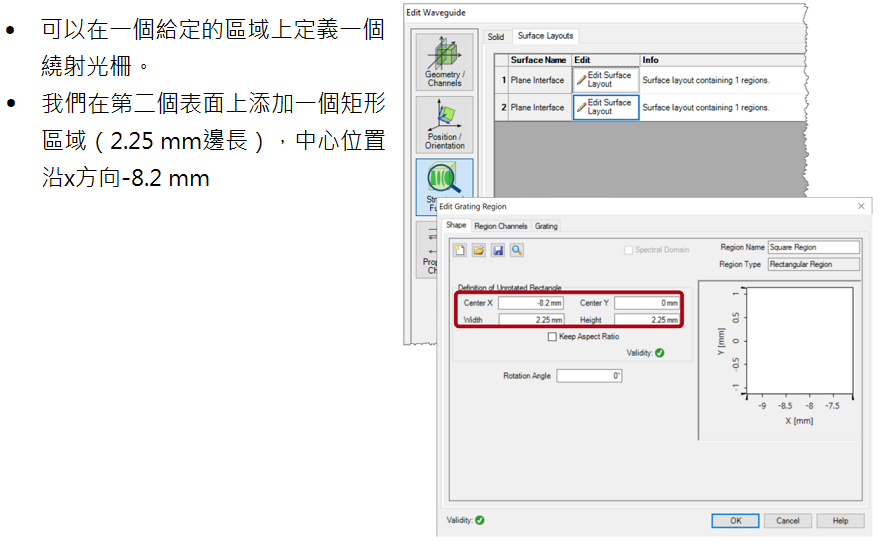

區域定義

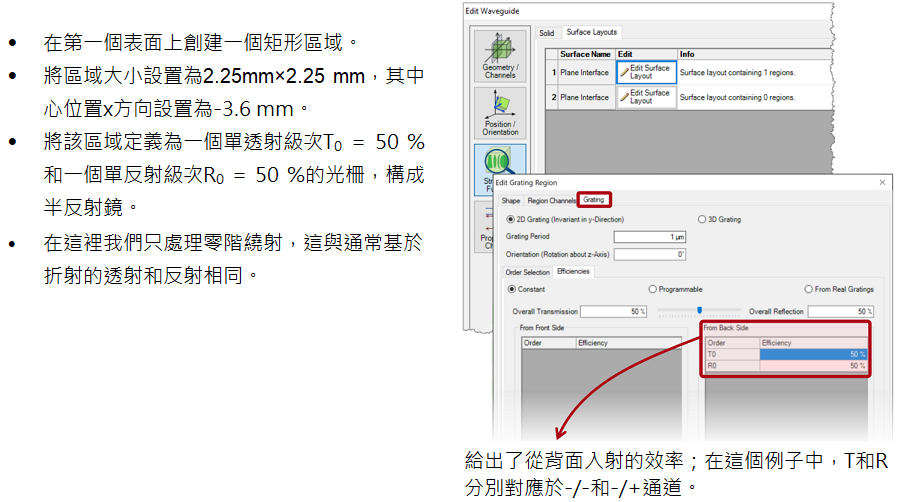

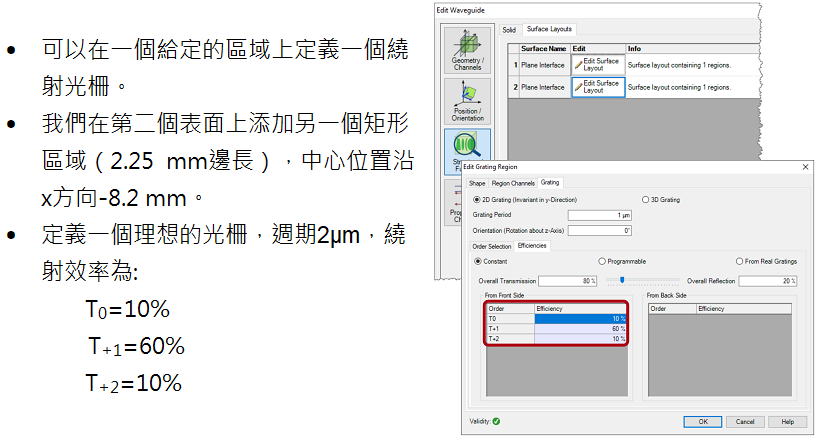

區域定義

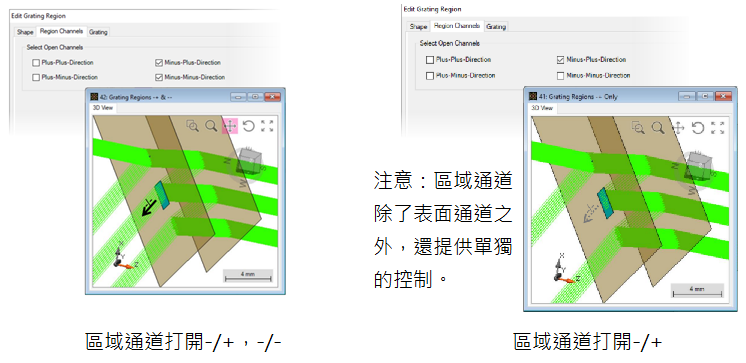

       按照與表面相同的規則設置該區域的通道。

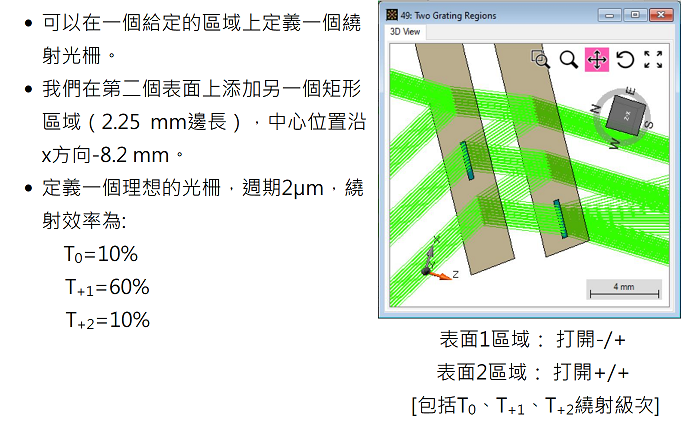

區域定義





區域定義





區域定義






區域定義

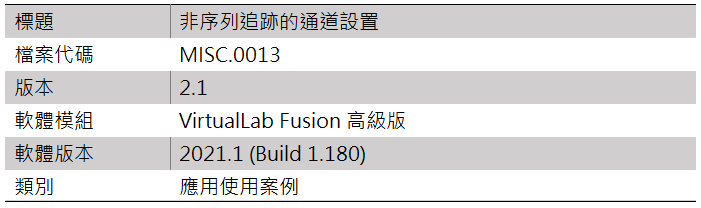

檔案資訊
