準直系統中鬼影效應的研究

時間:2023-03-09 15:58來源:未知作者: infotek點擊:次列印

摘要

模擬技術的主要作用之一是提供一個平臺，以便在系統製造之前研究系統的性能，以便盡可能多地預防潛在的缺陷。雜散光是影響系統性能的最常見現象之一，雜散光可能有多個來源，其中包括系統中的內部偽反射。在這個案例中，我們分析了高Na雷射二極體準直透鏡系統中這種反射的存在，我們模擬了產生的鬼影對探測場的影響(由主準直光束的干涉引起的同心環圖案和由雜散光產生的二次發散)，並確定需要在透鏡系統的關鍵表面上塗上抗反射塗層。

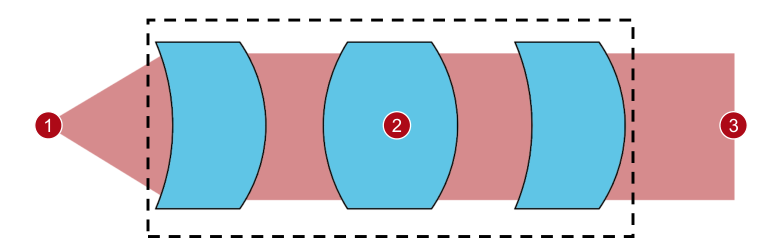

建模任務

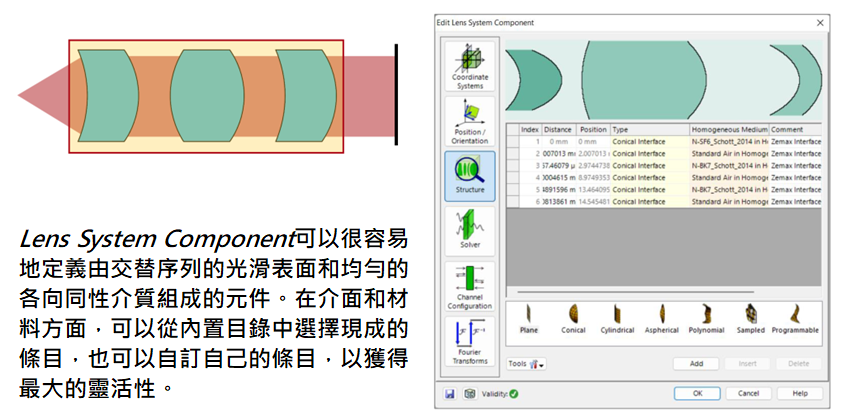

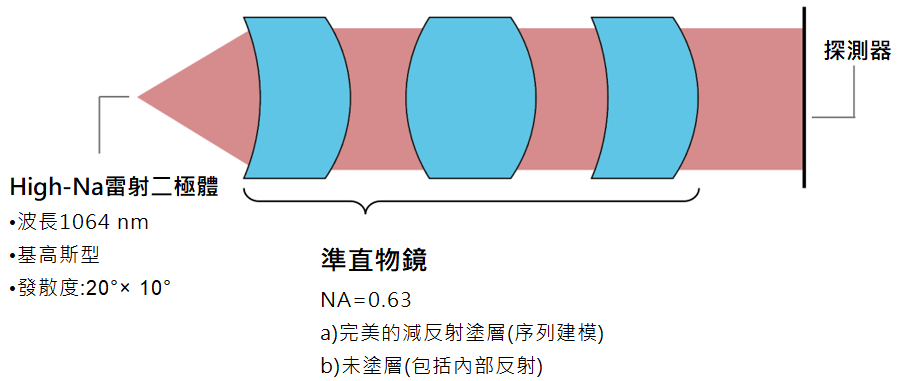

準直系統

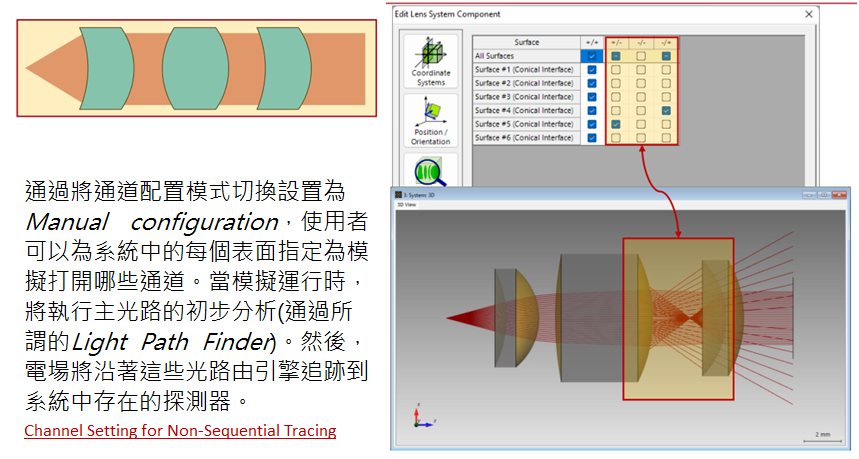

非序列追跡

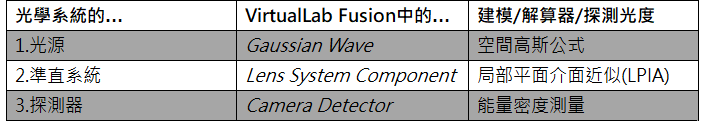

總結—元件…

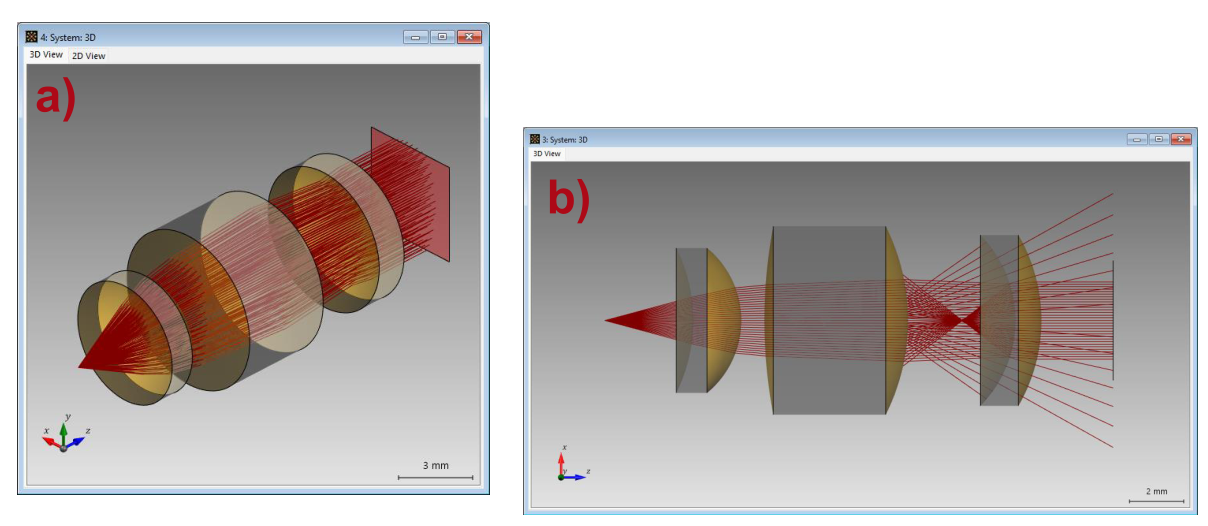

系統光線追跡結果

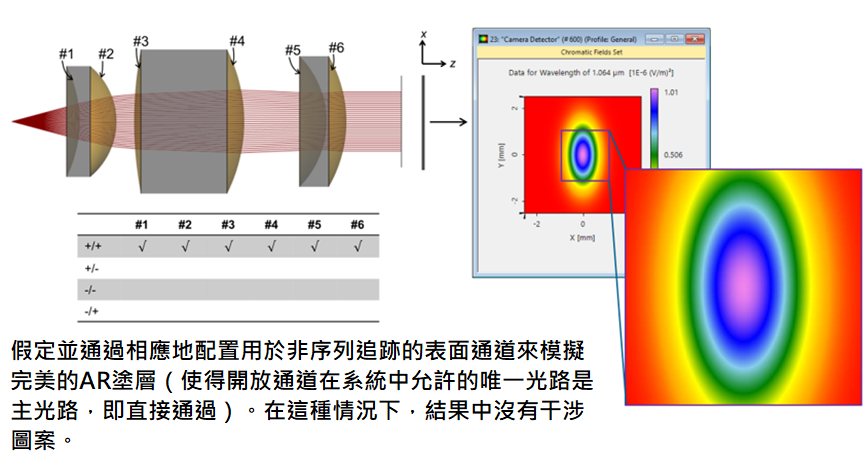

完美的減反射(AR)塗層

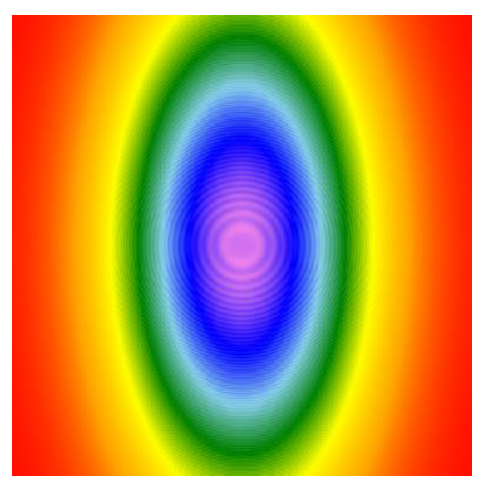

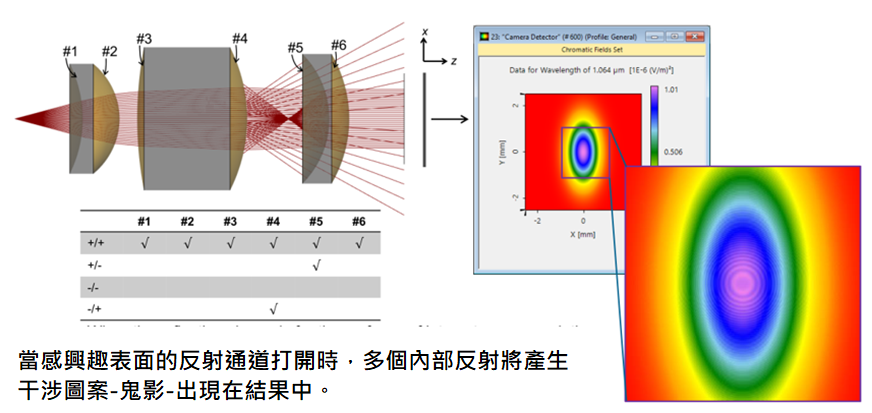

有內部反射

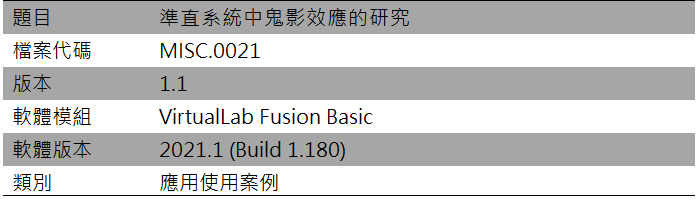

檔案資訊

延伸閱讀

- Modeling of Etalon with Planar or Curved Surfaces
- Channel Setting for Non-Sequential Tracing
