VirtualLab Fusion應用：場曲分析儀
時間:2024-12-26 14:01來源:未知作者: infotek點擊:次列印
摘要





       雖然現代光學的發展導致了不同元件數量的激增，但透鏡仍然在光學系統中扮演著重要的角色。由於它們的彎曲性質，大多數透鏡系統的焦點將位於曲線上，而不是透鏡後面的平面上。這導致在實際焦點位置和光束與位於透鏡後面焦距的平面的交點之間產生角度相關的偏差。然而，大多數用於成像的探測器都是平面的。這種效應被稱為“場曲”，是任何透鏡系統性能分析中需要考慮的一個重要像差。在這個案例中，我們引入一個專門的分析器來研究這種影響。



場曲

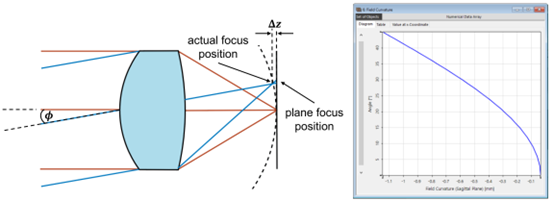

       場曲，也稱為“場的曲率”，是一種常見的光學效應，它會使平面物體在畫面的某些部分看起來很銳利，而不是在整個幀上均勻銳利。這是由於大多數光學元件的彎曲性質造成的，它們將圖像投影到曲面上，而不是平面上。它被定義為Δz和Φ之間的函數。

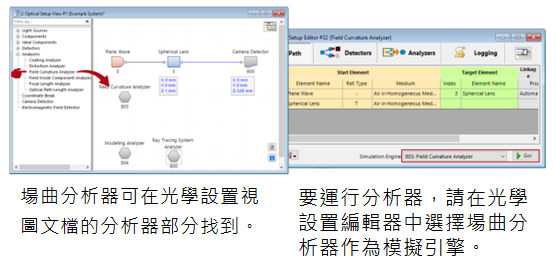

哪裡可以找到場曲分析器

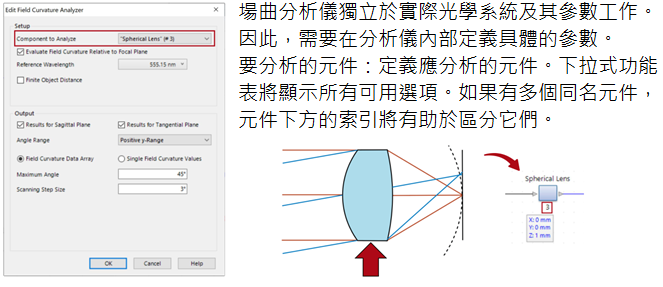

分析的元件

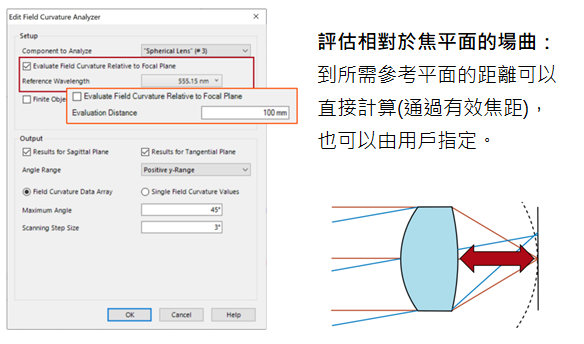

評估距離

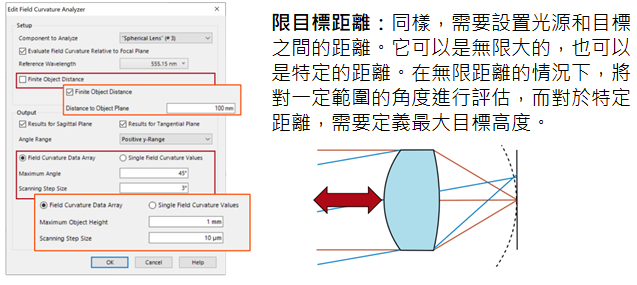

目標距離

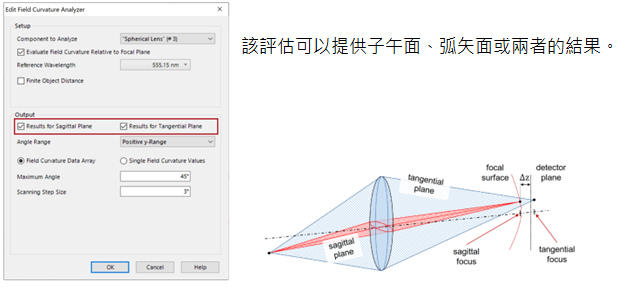

子午面和弧矢面

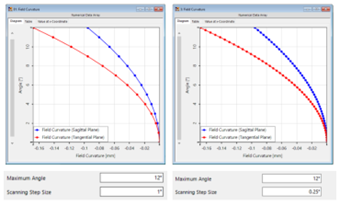

取樣參數

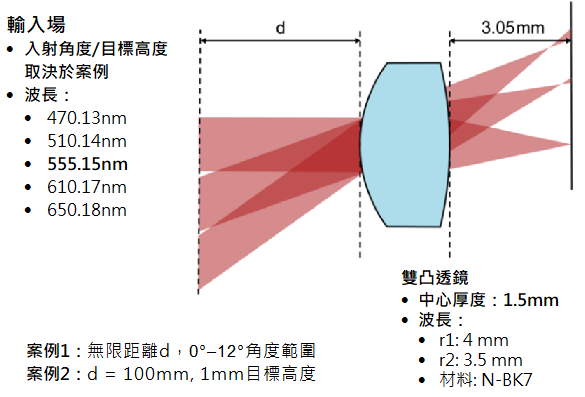

示例：球面透鏡的場曲

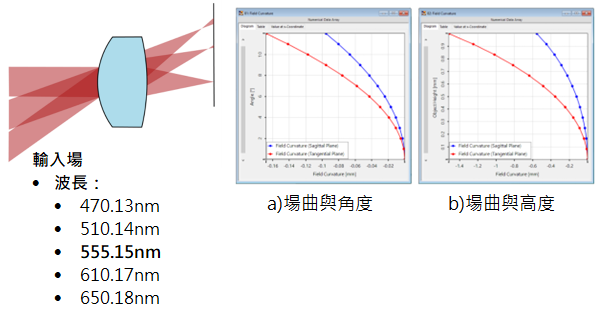

對於單一波長的子午面和弧矢面

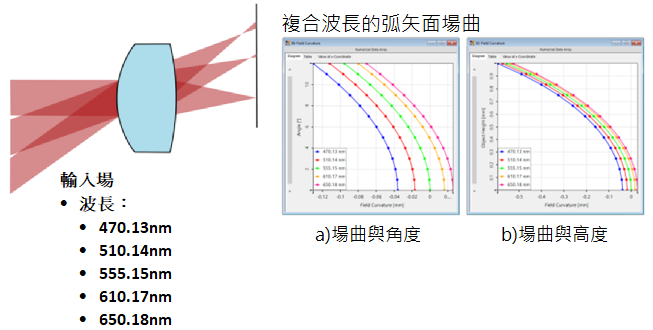

複合波長的研究
