摘要

在單分子顯微成像應用中，定位精度是一個關鍵問題。由於某一方向上的定位精度與該方向上圖像的點擴散函數（PSF）的寬度成正比，因此具有更高數值孔徑（NA）的顯微鏡可以減小PSF的寬度，從而提高定位精度。在這個案例中，我們演示了具有0.99數值孔徑（Inagawa et al，2015）的非常緊湊的反射顯微鏡系統的建模，並將使用VirtualLab Fusion的快速物理光學技術得到的結果與參考結果進行比較。

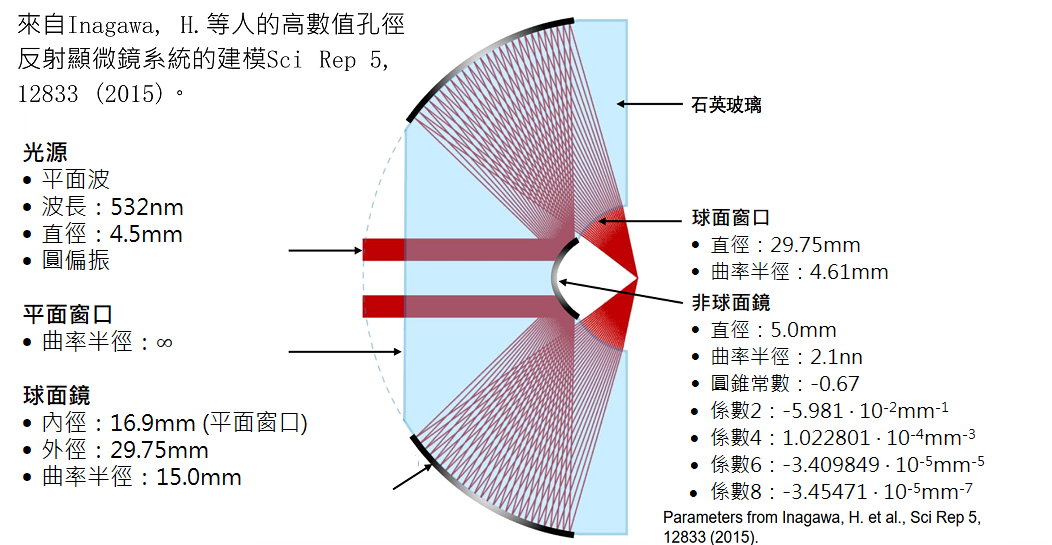

任務描述

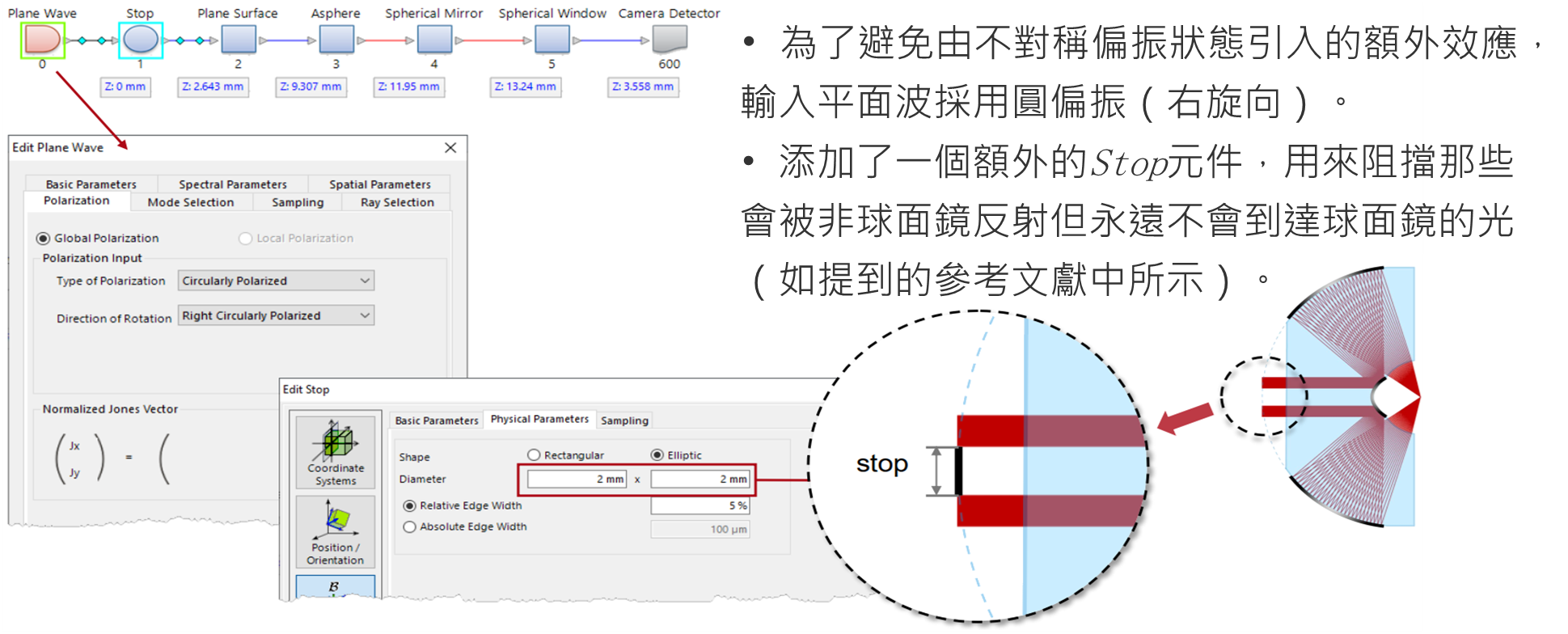

系統構建模組 - 光源

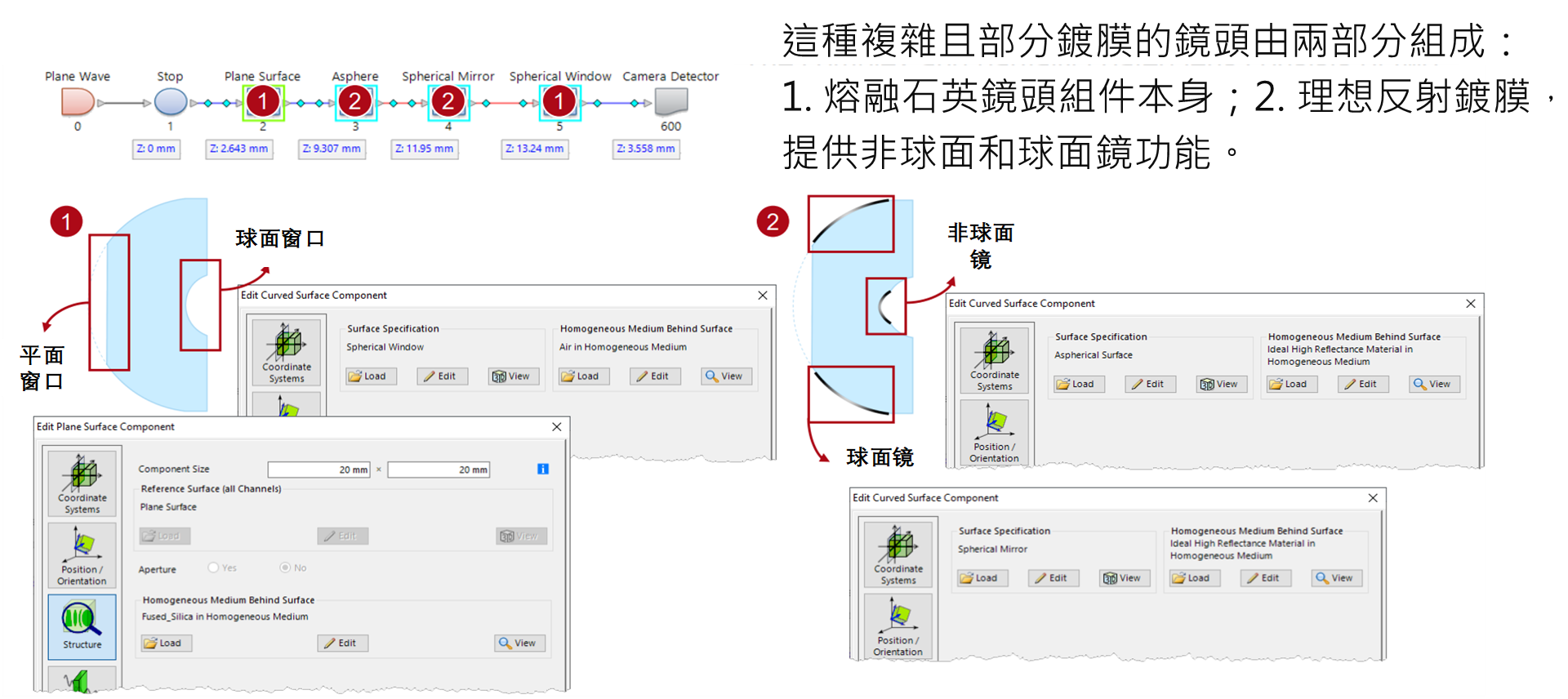

系統構建模組 - 物鏡

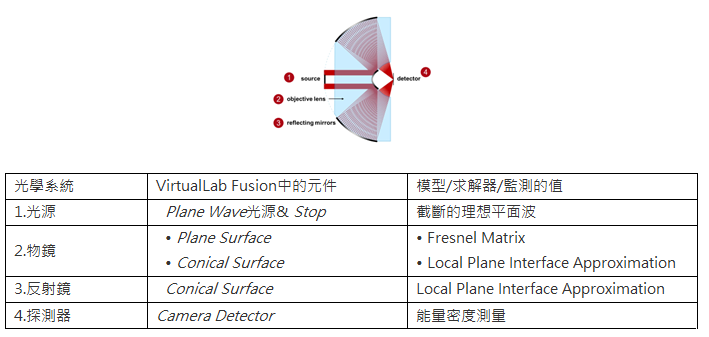

模組總結

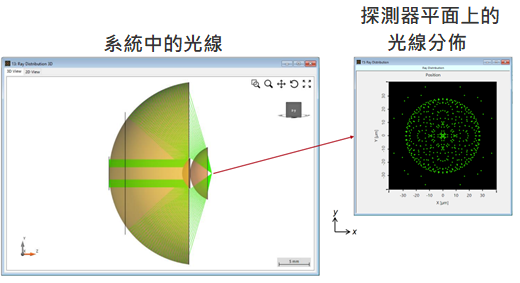

光線追跡結果

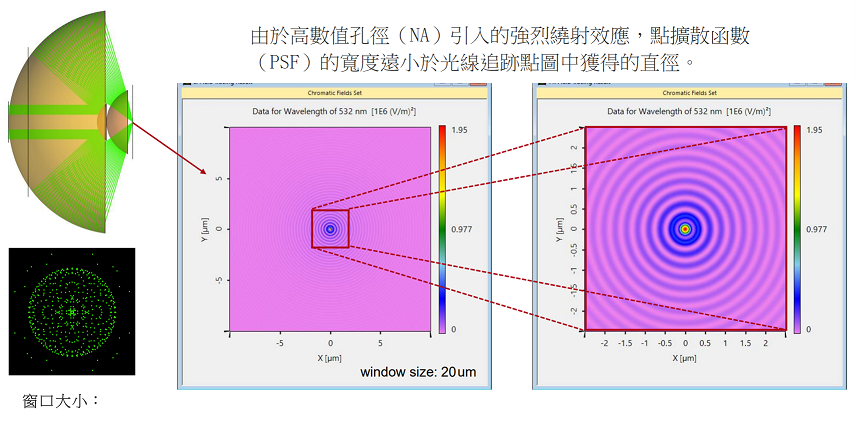

結果：場追跡（偽色彩）

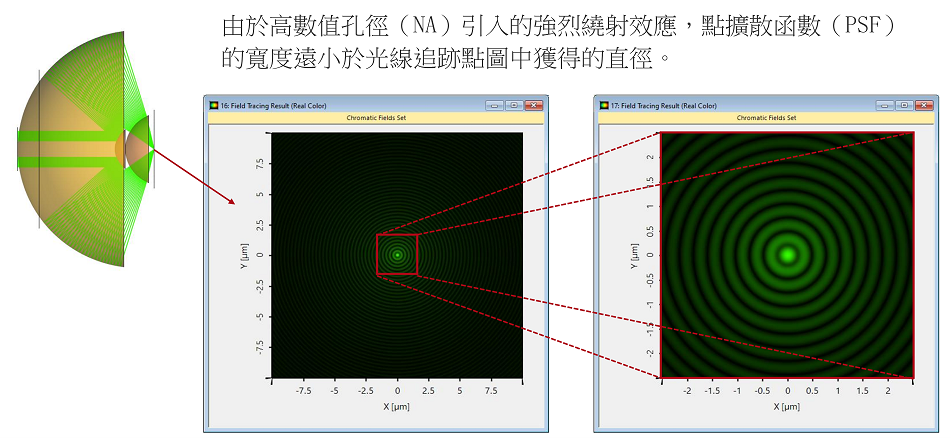

結果：場追跡（真實色彩）

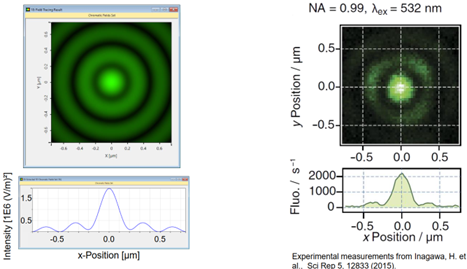

與實驗結果對比
