OptiBPM：創建一個多模干涉星型耦合器(2)

時間:2021-04-23 13:26來源:未知作者: infotek點擊:次列印

4. 插入輸入平面

要插入輸入平面，請執行以下步驟。
步驟操作
1) 從繪製功能表中選擇輸入平面。
2) 要插入輸入平面，請按一下佈局視窗的左側。
輸入平面出現。
3) 要編輯輸入平面，請從編輯功能表中選擇屬性。
出現“輸入平面屬性”對話方塊（參見圖1）。
4) 確保在“全域資料”選項卡中，Z位置：偏移量，值為2.000。

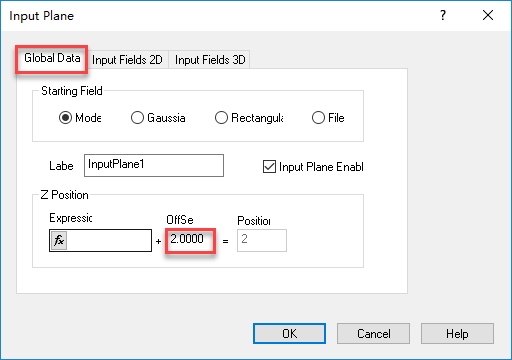

圖1.輸入平面屬性對話方塊

5. 運行模擬

要運行模擬，請執行以下步驟。
步驟操作
1) 從“類比”功能表中，選擇“計算2D各向同性模擬”。
將顯示“類比參數”對話方塊。
2) 在“全域資料”選項卡上，在“顯示數量”中鍵入250。
3) 按一下2D選項卡，確保選擇了以下設置（參見圖3）。

偏振：TE
網格-點數= 600
BPM求解器：Padé（1,1）
引擎：有限差分
方案參數：0.5
傳播步長：1.55
邊界條件：TBC
注意：有關模擬參數的更多資訊，請參閱OptiBPM使用者指南。
