本案例的目的是模擬圖像經過影像處理轉化成二進位信號之後，在光纖系統中進行傳輸，最後經過圖像恢復得到傳輸後的圖像，並觀察眼圖來評估傳輸品質。
一、黑白圖像傳輸
首先，我們搭建一個如圖1所示的系統佈局。

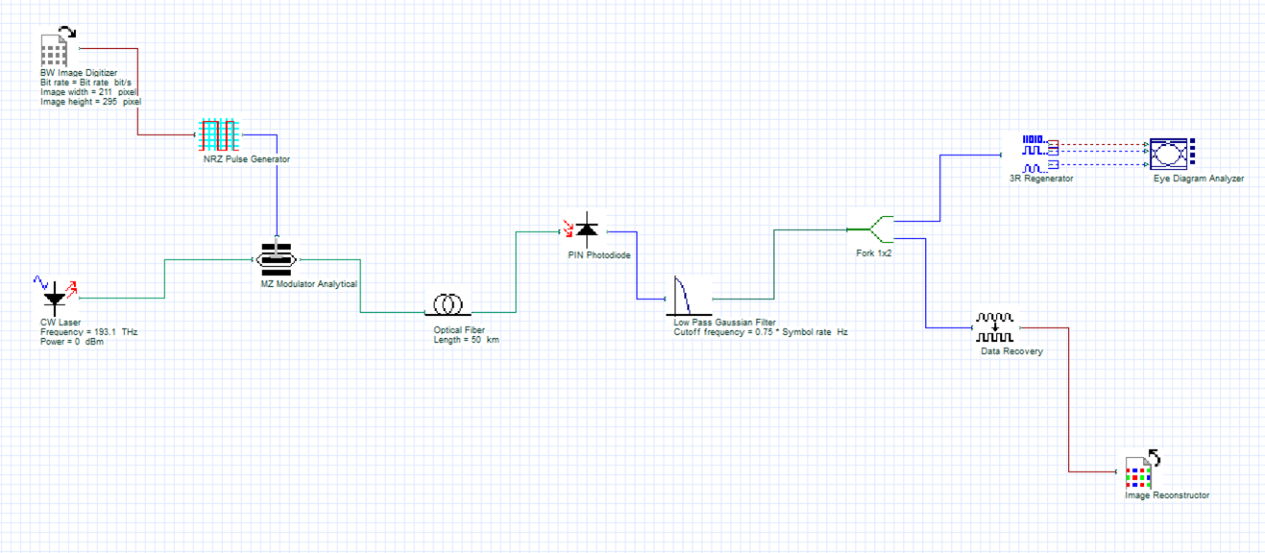

圖1 黑白圖像傳輸系統佈局
在這個鏈路中，我們將圖片導入到黑白圖像數位化元件（Black and White Image Digitizer），該元件將圖片轉化成二進位信號，生成的信號會調製載波經過50km的光纖系統進行傳輸，光電轉化並濾波之後，我們用資料恢復器件（Data Recovery）來恢復二進位信號，再用圖像重構元件（Image Reconstructor）接收二進位信號實現對傳輸之後圖像的恢復。
對於黑白圖像數位化元件和圖像重構元件，設置如圖2所示：

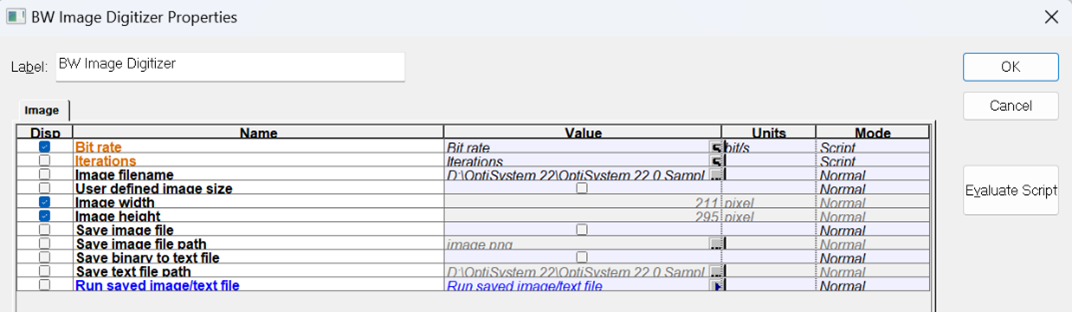

（a）黑白圖像數位化元件設置

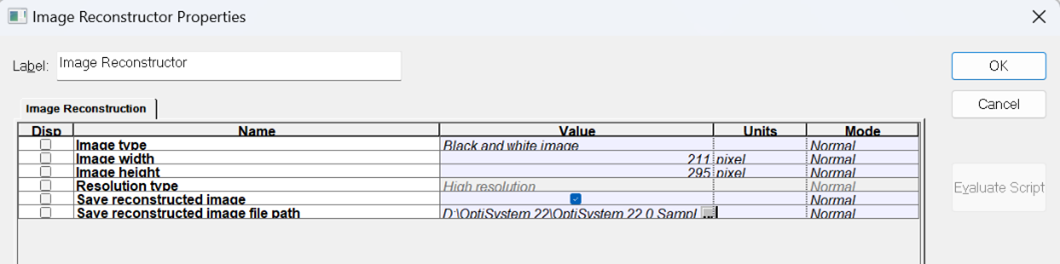

（b）圖像重構元件設置
圖2黑白圖像數位化元件和圖像重構元件設置
運行程式，得到經光纖系統傳輸之後恢復後的圖像，與原圖像對比如圖3：
（a）原始圖像
（b）傳輸後恢復圖像
圖3 黑白圖片原始圖像與傳輸後恢復圖像對比
由於傳輸過程中存在損耗與色散，圖片恢復後產生部分失真。為了更直觀評估系統傳輸性能，我們可以進行眼圖分析，眼圖如圖4：

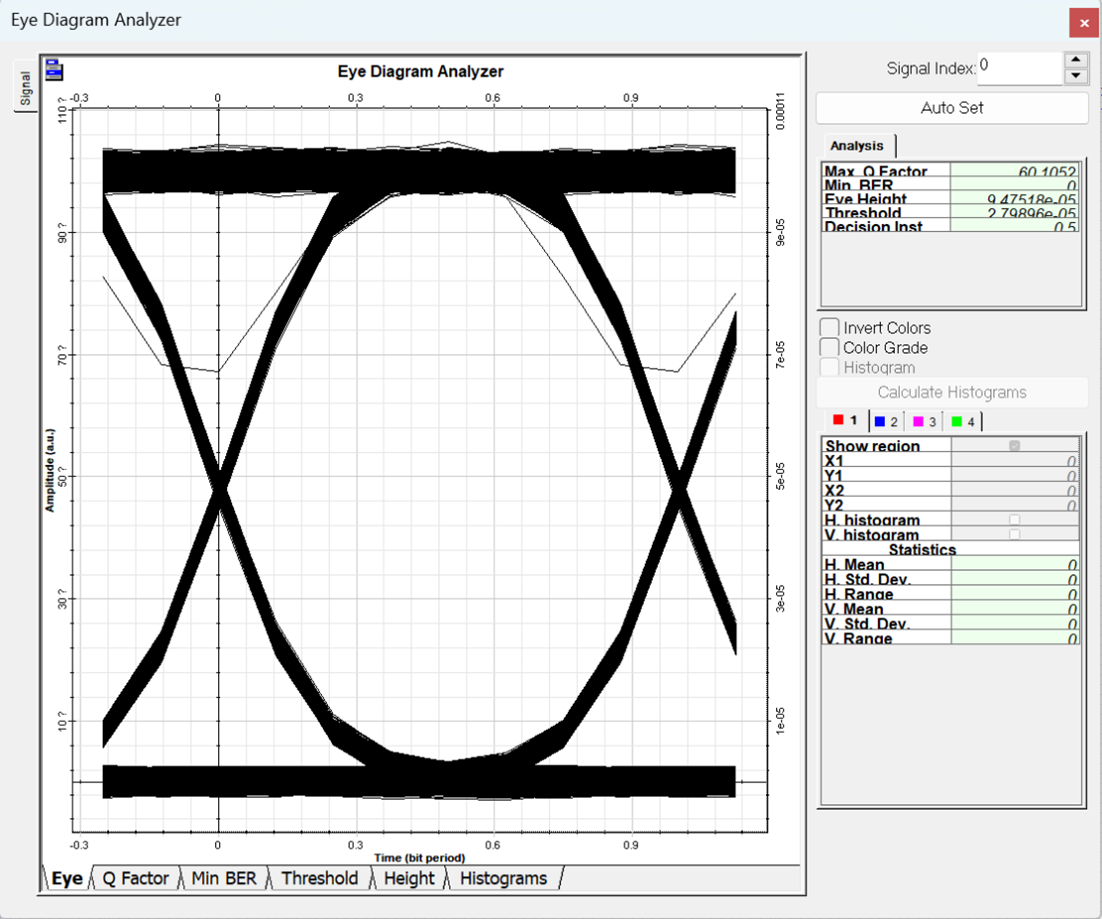

圖4 黑白圖片傳輸系統眼圖
二、彩色圖像傳輸
對於彩色圖片傳輸系統，我們搭建圖5所示光路。

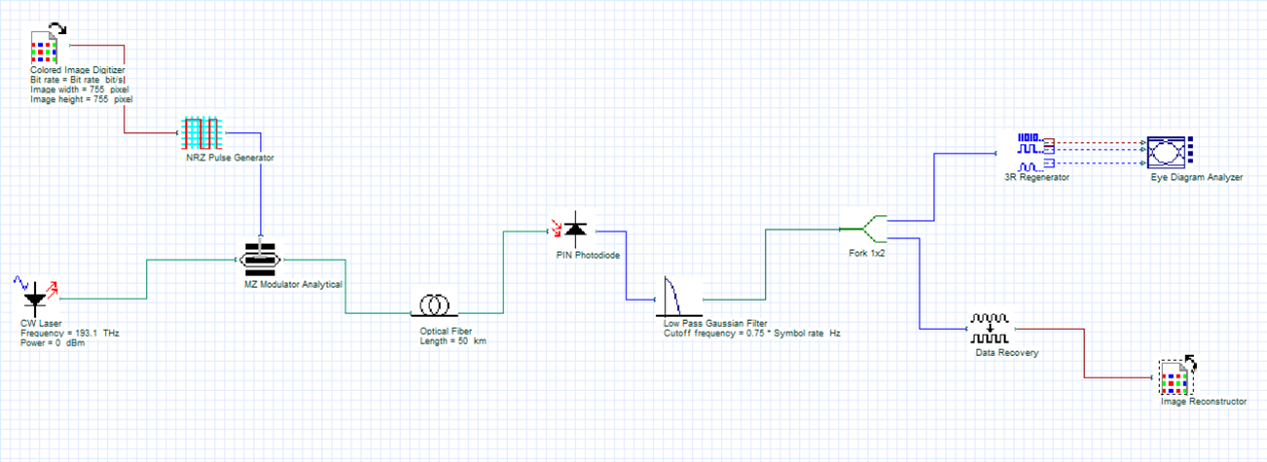

圖5 彩色圖像傳輸系統佈局
與黑白圖像傳輸佈局類似，對於彩色圖像，只需將黑白圖像數位化元件改為彩色圖像數位化元件（Colored Image Digitizer）。
彩色圖像數位化元件與圖像重構元件設置如圖6所示：

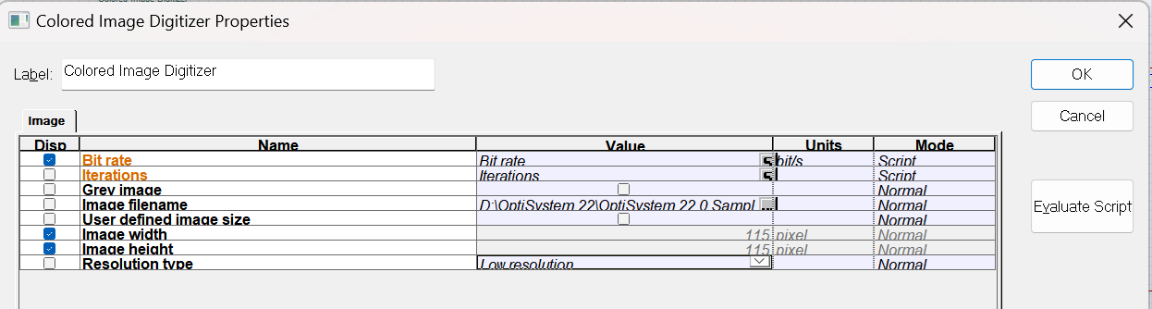

（a）彩色圖像數位化元件設置

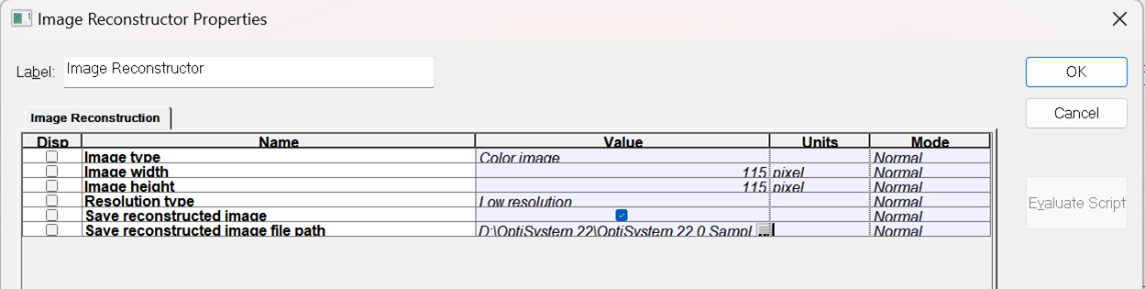

（b）圖像重構元件設置
圖6彩色圖像數位化元件和圖像重構元件設置
對於彩色圖像，我們可以在彩色圖像數位化元件中選擇高解析度和低解析度。運行程式後，比較不同解析度下的結果，如圖7所示：
（a）原始圖像
（b）（低解析度）傳輸後恢復圖像
（c）（高解析度）傳輸後恢復圖像
圖7 彩色圖片原始圖像與傳輸後恢復圖像對比
|
