簡介
在本次案例中，我們演示了如何將OptiBPM中的設計匯出到OptiSystem，並通過“OptiBPM component NхM”將其作為元件使用。在這裡，我們首先在OptiBPM中設計了一個MMI耦合器，然後在OptiSystem中使用它來構建DPSK解調器。
一、在OptiBPM中設計MMI耦合器
在OptiBPM中使用二氧化矽材料設計了MMI耦合器。纖芯和包層的折射率分別為1.47和1.4456。對於這些折射率，波導寬度為3.5 μm導致單模工作。MMI耦合器的佈局如下圖所示：

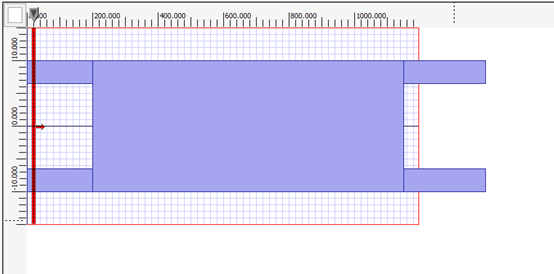

圖1 MMI耦合器系統佈局
輸入波導長度為200um，耦合器尺寸為20 × 960μm。該尺寸是根據兩個輸入之間的3dB耦合比計算的。為了將這個設計匯出到OptiSystem，我們需要生成散射資料(*.s)文件。這可以通過散射資料腳本輕鬆完成。通過點擊“Scattering Data Script”按鈕，軟體生成腳本。在功能表中選擇輸入光源、波長範圍和掃描步數。在本例中，波長範圍為1545 ~ 1555μm(圖2)。按一下OK，軟體生成構建散射資料檔案所需的腳本。

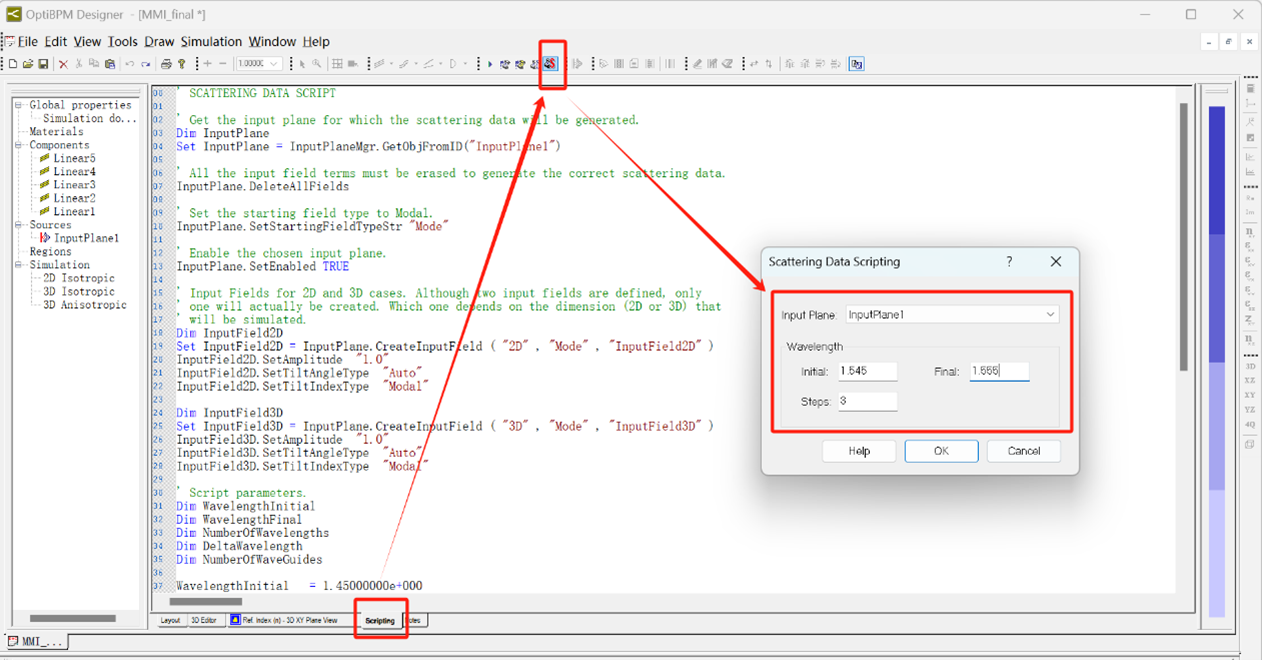

圖2 生成散射資料腳本
開始模擬，在“Simulation Parameter”視窗中，選擇“Simulate using script”，勾選“Simulation generates scattering data information”框，點擊“Run”。

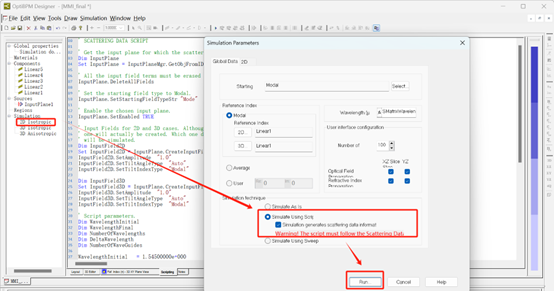

圖3 運行散射資料腳本
模擬完成後，在OptiBPM Analyzer上查看結果。在視窗的“Export”選項卡上，點擊“Scattering data in Cartesian Coordinates”，保存“*.s”文件。

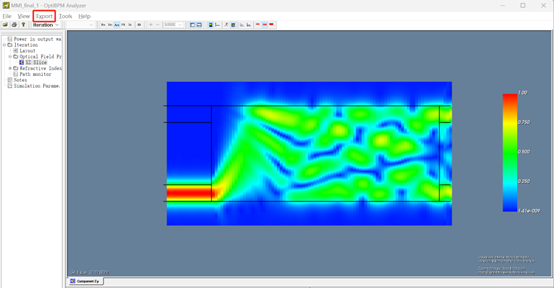

圖4 匯出“*.s”文件
二、導入OptiBPM中設計的MMI耦合器到OptiSystem
為了將設計匯出到OptiSystem，只需將“OptiBPM component NхM”拖動到佈局中，並選擇生成的“*.s”的檔路徑導入到Filename(圖5)。將OptiBPM中設計的MMI耦合器的傳遞函數自動匯出到具有2個輸入和輸出的“OptiBPM component”。

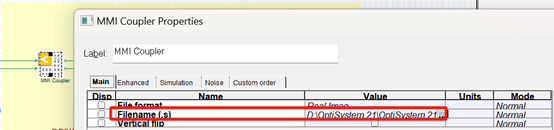

圖5 OptiBPM Component NxM
下圖顯示了OptiSystem中DPSK系統的佈局。它由DPSK發射機、傳輸環路和DPSK解調器三部分組成。我們使用兩個OptiBPM設計的MMI耦合器和一個光延時器件來構建。

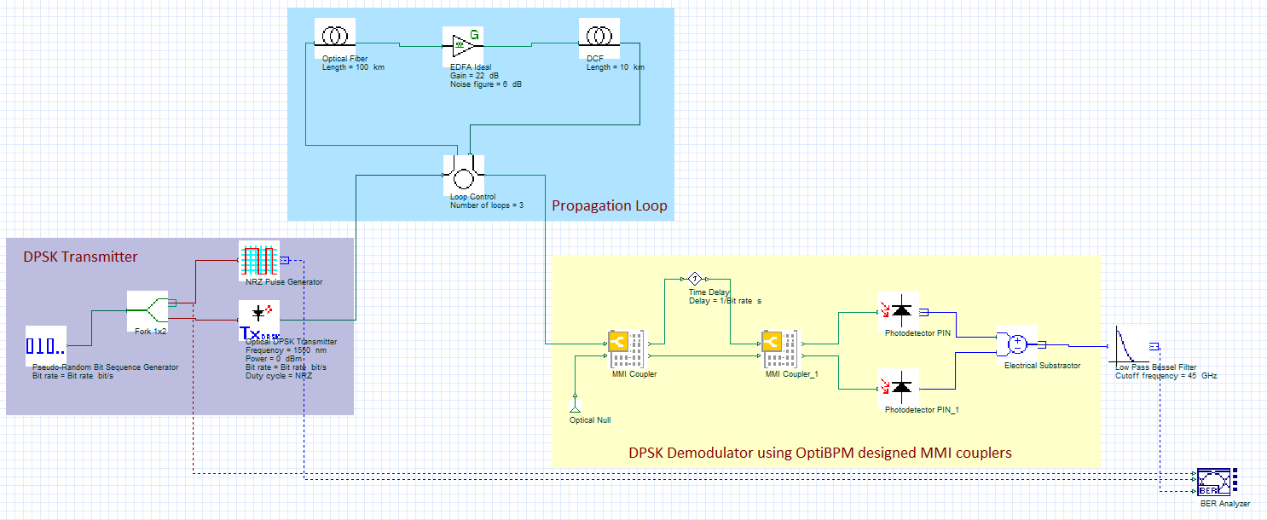

圖6 DPSK系統佈局
圖7為色散補償光纖以40gb /s速度傳輸300km後的眼圖。

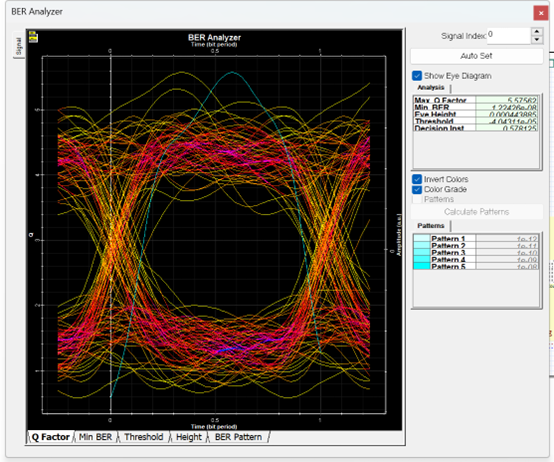

圖7 傳輸300km後眼圖
|
