簡介
在OptiSystem模擬期間，OptiSPICE和OptiSystem之間可以交換資料。模擬結束後，可以使用OptiSystem視覺化元件查看結果。
本案例演示在OptiSPICE搭建收發機電路，將電路導入到OptiSystem進行資料交換，最後評價眼圖。
一、在OptiSPICE中搭建收發機電路
OptiSPICE原理圖可以設計為使用元件Electrical Input – Vsource、Electrical Input - Isource或Optical Input接受來自OptiSystem的電資料和/或光學資料。放置在OptiSPICE中的元件probes用於將資料從OptiSPICE傳輸到OptiSystem。一旦OptiSPICE中的輸入和輸出被定義(ElecInput_V1和probes；參見圖1)，原理圖需要配置為聯合模擬運行。這可以通過點擊“OptiSystem > Configure Co-simulation”來完成（參見圖2）

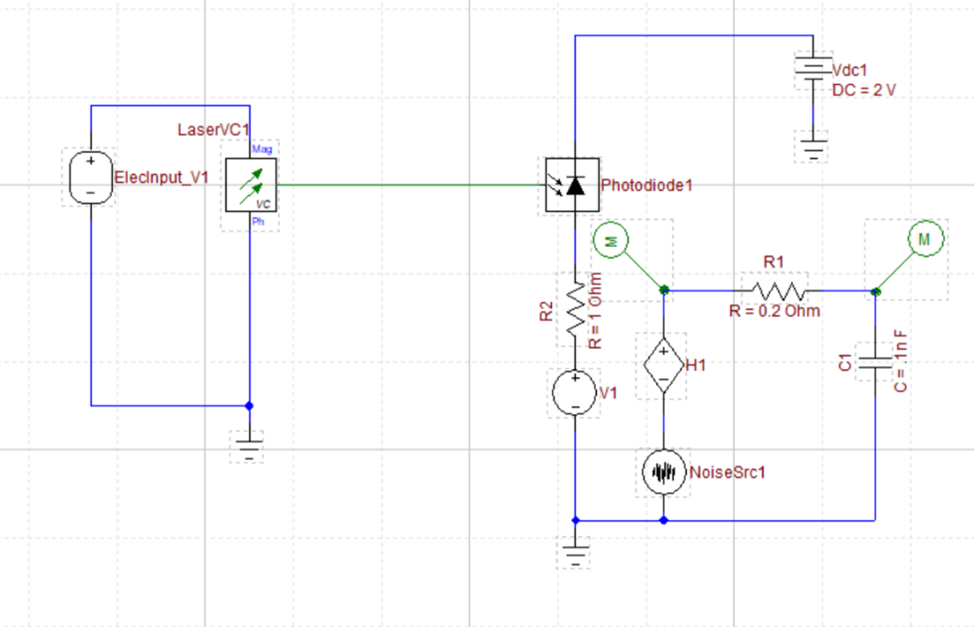

圖1 OptiSPICE中設計收發機
圖2 配置OptiSPICE聯合模擬
二、在OptiSystem中導入收發機電路
在OptiSystem中，OptiSPICE Netlist元件可以在元件庫中的“Default/Optiwave Software Tools”下找到（參見圖3）。在OptiSPICE中配置了聯合模擬之後，需要將OptiSPICE NetList檔連結到OptiSPICE NetList元件（參見圖4）。

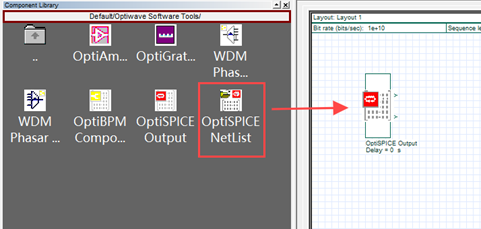

圖3 在OptiSystem中放置OptiSPICE Netlist

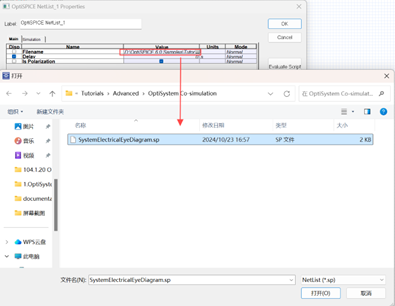

圖4 選擇用於聯合模擬的Netlist檔
啟動OptiSystem模擬後（圖5），OptiSPICE NetList接收到OptiSystem產生的信號。然後自動啟動OptiSPICE電路模擬（將出現一個命令列介面，提供模擬的進度報告）。OptiSPICE模擬完成後，OptiSystem繼續其模擬直至完成。OptiSystem視覺化庫中的各種元件，如頻譜分析儀、示波器視覺化器、光譜分析儀等，都可以用來分析OptiSPICE生成的資料。在本例中，OptiSPICE的輸出用於生成如圖6所示的眼圖。在運行OptiSystem模擬之前，重要的是要檢查OptiSystem中的模擬時間是否與OptiSPICE中的模擬時間匹配

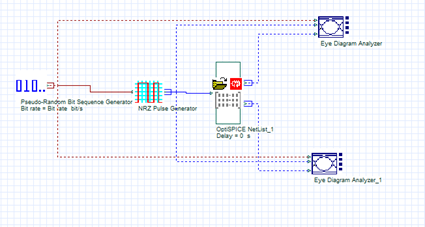

圖5 OptiSystem聯合模擬系統佈局

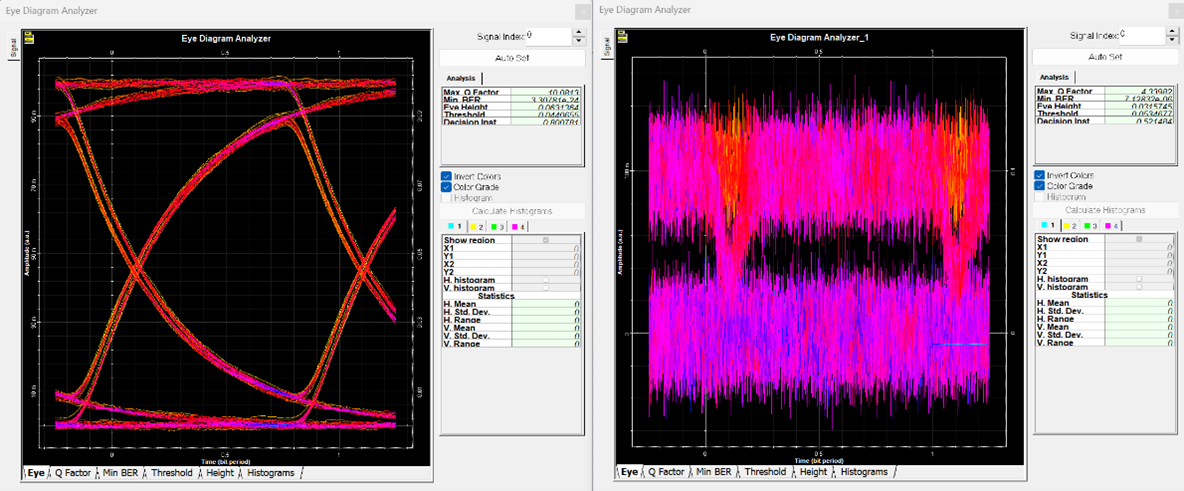

圖6 OptiSPICE 輸出信號生成的眼圖
|
