本案例模擬的內容為DP-16QAM FSO系統，模擬過程中考慮雨天條件下對系統的影響。

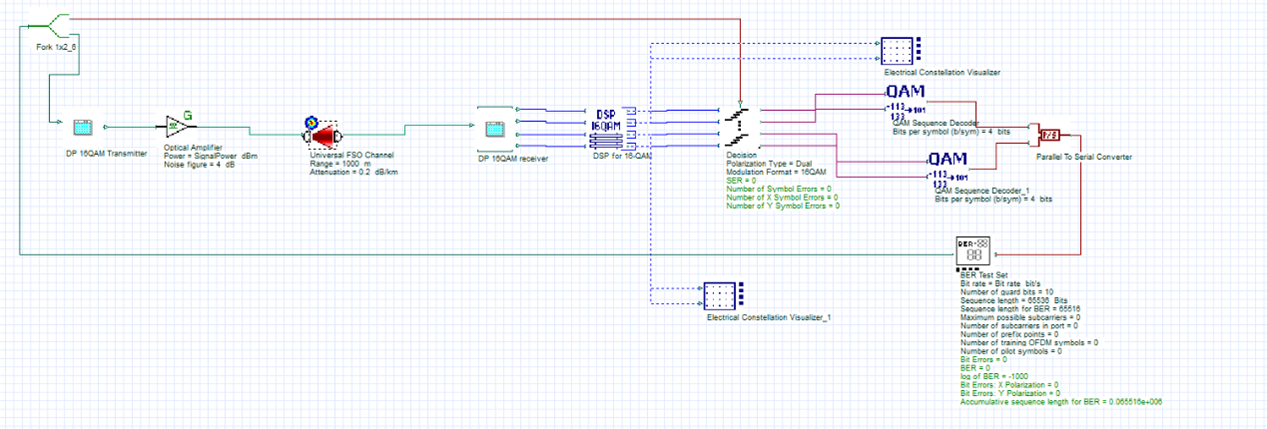

首先，我們搭建一個如圖1所示的系統佈局。

圖1 DP-16QAM FSO系統佈局

在這個鏈路中，我們將DP-16QAM的發射機部分以及接收機部分集成到子系統中，便於我們查看以及修改鏈路。子系統的鏈路佈局如下圖所示。

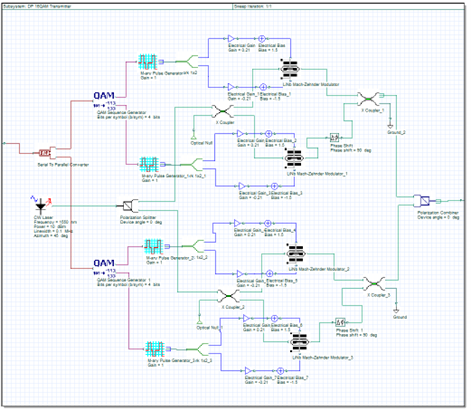

（a）DP-16QAM發射機

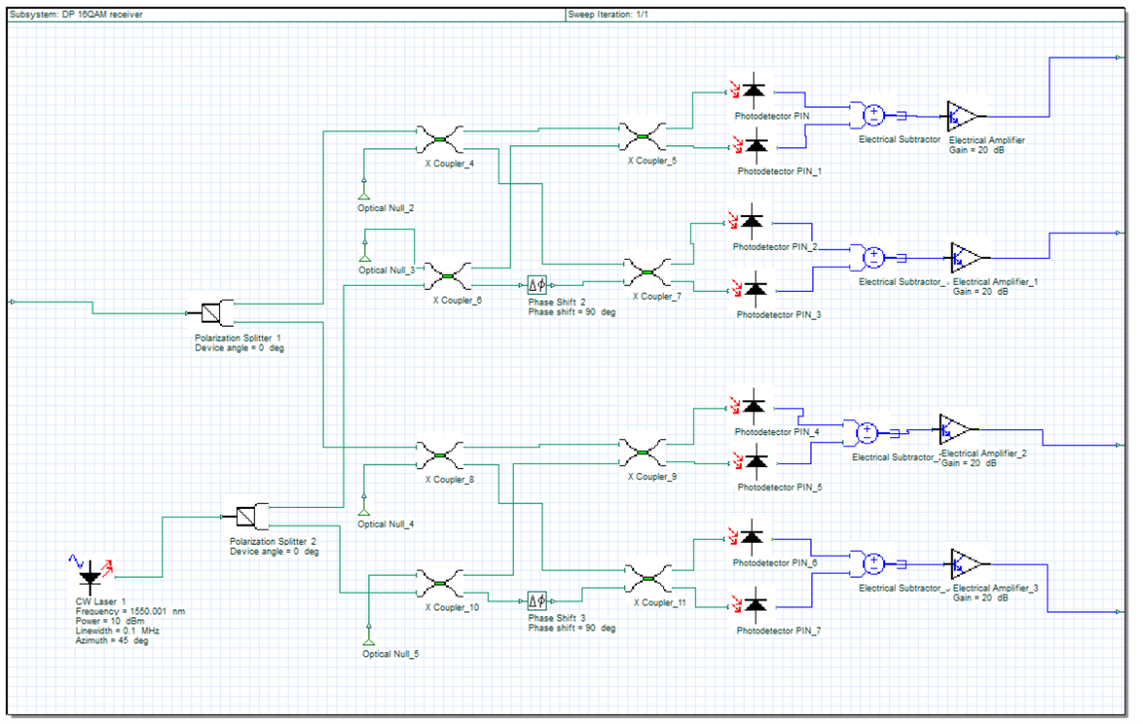

（b）DP-16QAM接收機

圖2 DP-16QAM發射機與接收機子系統

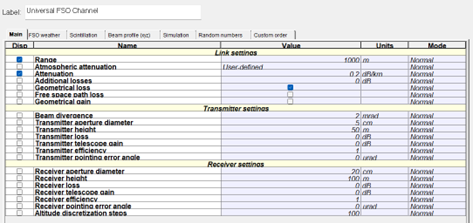

在通用FSO元件中，我們可以考慮光傳輸的發散度，光的發射器與接收器高度、口徑以及跟瞄誤差等，設置如圖3所示。

圖3 通用FSO的主參數設置

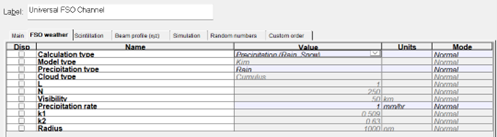

由於自由空間傳輸會受到天氣的影響，我們在模擬時應考慮天氣狀況，圖4為傳輸天氣為雨天時通用FSO的設置：

圖4 FSO雨天條件下設置

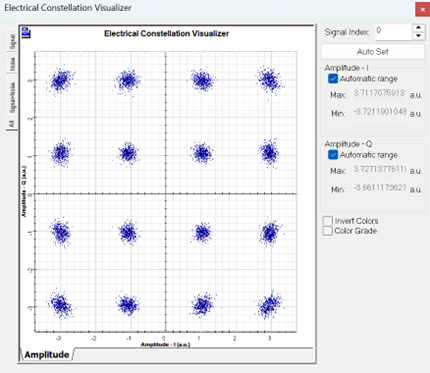

運行後我們可以參看解調後的星座圖，如圖5。

圖5 星座圖
