OptiSystem應用：LOS室內無線光鏈路模擬

時間:2025-10-22 14:13來源:未知作者: infotek點擊:次列印

無線通訊的傳播環境通常被分為視距（LOS）與非視距(NLOS)兩種情況。視距情況下，發射器與接收器之間沒有遮擋物，無線信號在發射器與接收器之間直線傳播。非視距情況下，無線信號只能通過反射、繞射等形式到達接收端。

在案例中，我們演示了在OptiSystem中搭建了LOS室內無線光鏈路。

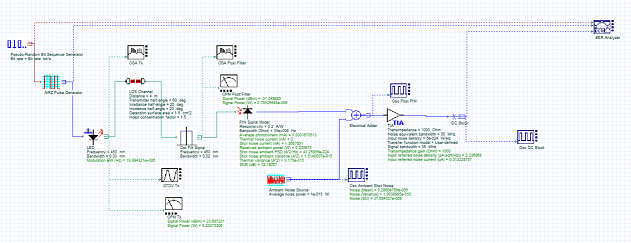

系統佈局如圖1所示。

圖1 LOS系統佈局

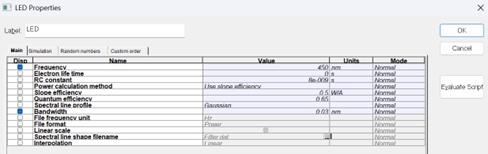

發射端採用波長為450nm的LED光源，參數設置如圖2。

圖2 LED光源參數設置

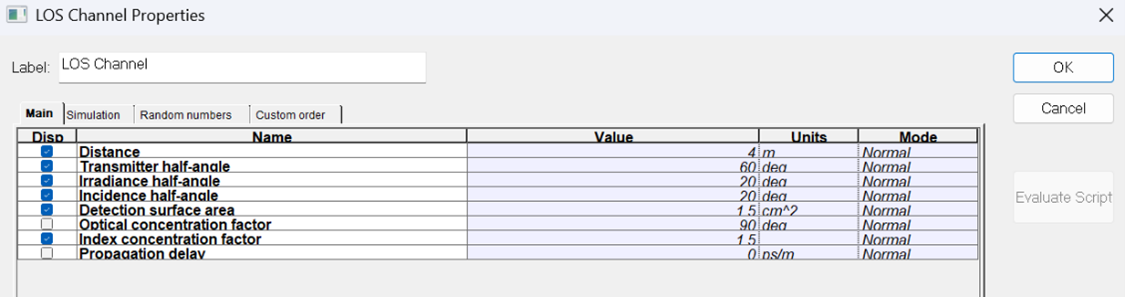

對於LOS傳輸系統，我們使用LOS通道元件，它基於朗伯源模型對視距內的光無線信號傳輸到接收機進行建模。設置發射機和接收機距離，發射角度和接收角度等參數，如圖3所示。

圖3 LOS通道元件設置

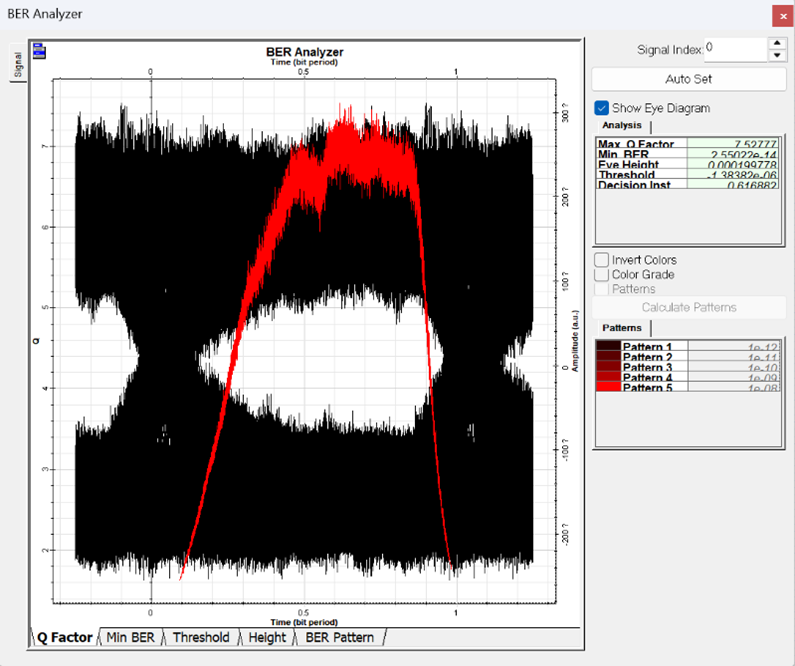

運行後，得到如圖4所示的眼圖。發射機與接收機相距4m時，最小BER約為2.5×10^-14.

圖4 眼圖
