OtiSystem應用：寬頻SOA特性

時間:2025-01-16 16:18來源:未知作者: infotek點擊:次列印

本案例的目的是通過模擬表徵半導體光放大器（SOA）。

首先，我們將描述SOA對輸入信號功率變化的響應。

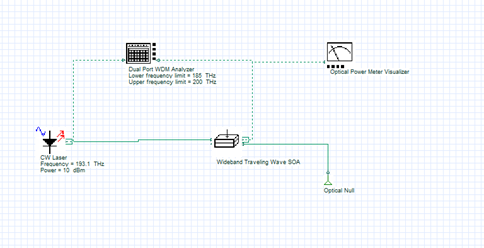

圖1顯示了模擬中使用的系統佈局。將連續雷射器的功率參數置於掃描模式下，在-40 ~ 10 dBm範圍內變化。

圖1 SOA系統佈局

信號增益和前向ASE總功率隨輸入信號功率變化曲線如圖2所示。

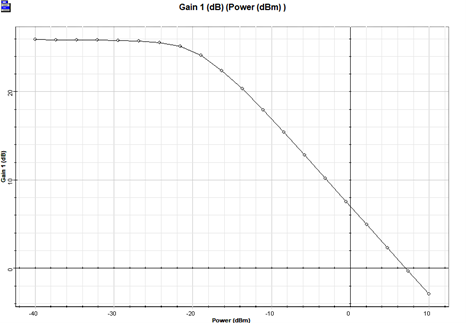

（a）信號增益隨輸入信號功率變化曲線

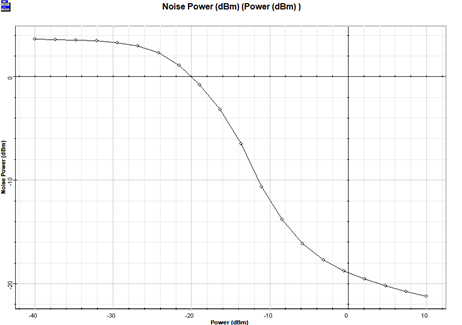

（b）總ASE功率隨輸入信號功率變化曲線

圖2 （a）信號增益和（b）SOA輸出處的ASE總功率變化曲線

在第二部分中，注入電流參數從30 mA到150 mA變化。輸入信號功率保持在- 30dbm。

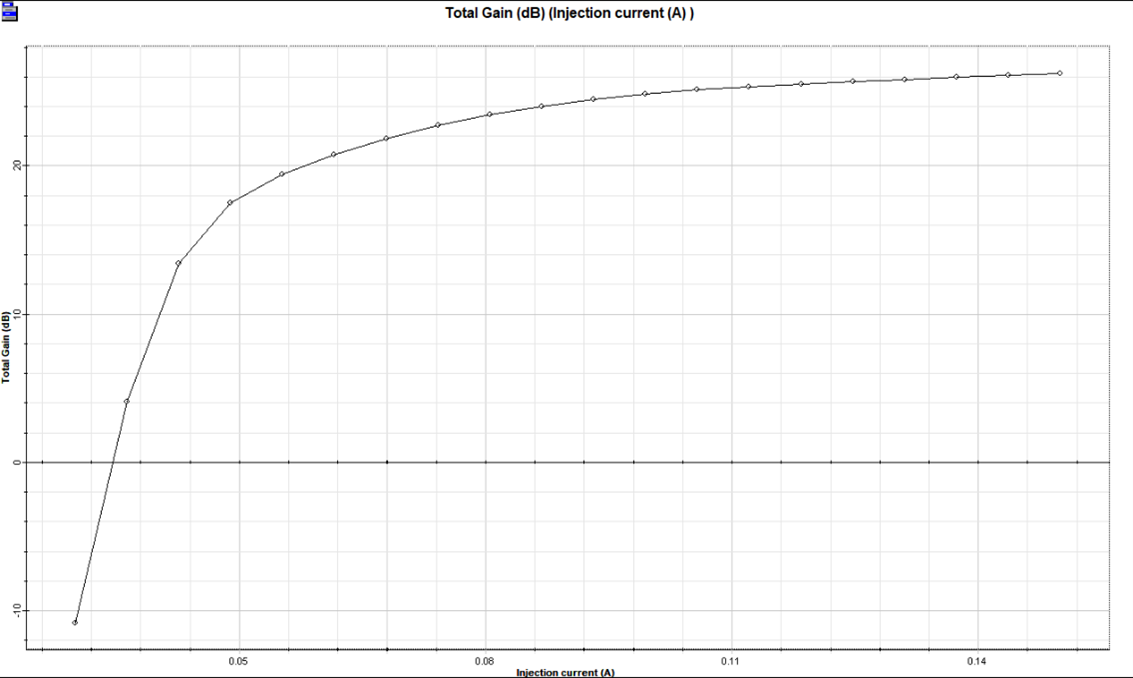

圖3為模擬得到的信號增益結果。

圖3 信號增益隨注入電流變化曲線

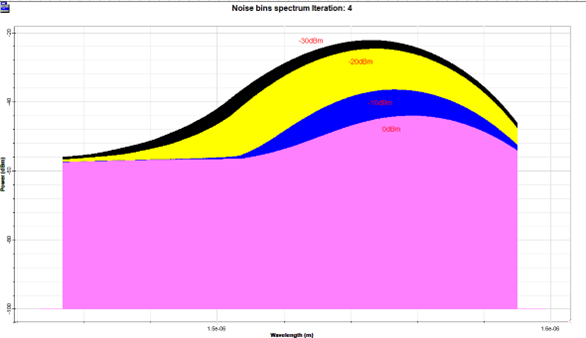

最後，分析了輸入信號功率變化時雜訊譜的變化。在這種情況下，對前向雜訊進行了分析。圖4顯示了4種不同輸入功率：-30 dBm、-20 dBm、-10 dBm和0 dBm時的頻譜。我們可以看到雜訊峰值功率隨著輸入信號功率的減小而增大。

圖4 不同輸入信號功率下的雜訊譜
