簡介
在本案例中，我們演示了如何將OptiGrating中的設計匯出到OptiSystem，並通過“OptiGraitng component”將其作為元件使用。本文首先在OptiGrating中設計了一個均勻光纖光柵，然後在OptiSystem中應用於一個三使用者OCDMA系統。OptiGrating組件位於“Optiwave Software Tools”庫中。
一、在OptiGrating中設計均勻FBG
我們使用OptiGrating軟體中的案例檔“fbguniform”來設計光柵。本設計做了兩個改動：
1)將Average Index設置為均勻
2)將Ind.Mod設置為0.00023，以獲得所需的頻寬。

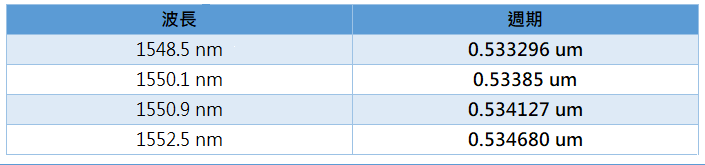

在這個例子中，我們設計了四個均勻的FBG，頻寬為0.3 nm，中心波長為分別為1548.5 nm、1550.1 nm、1550.9 nm和1552.5 nm。中心波長由光柵的週期長度決定。下表顯示了每個光纖光柵的週期長度。
圖1顯示了均勻光纖光柵設計的設置，圖2顯示了光柵的頻譜。

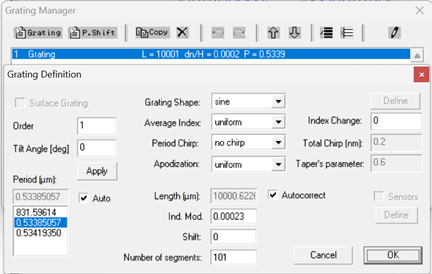

圖1 均勻FBG的“Grating Definition”選項卡設置

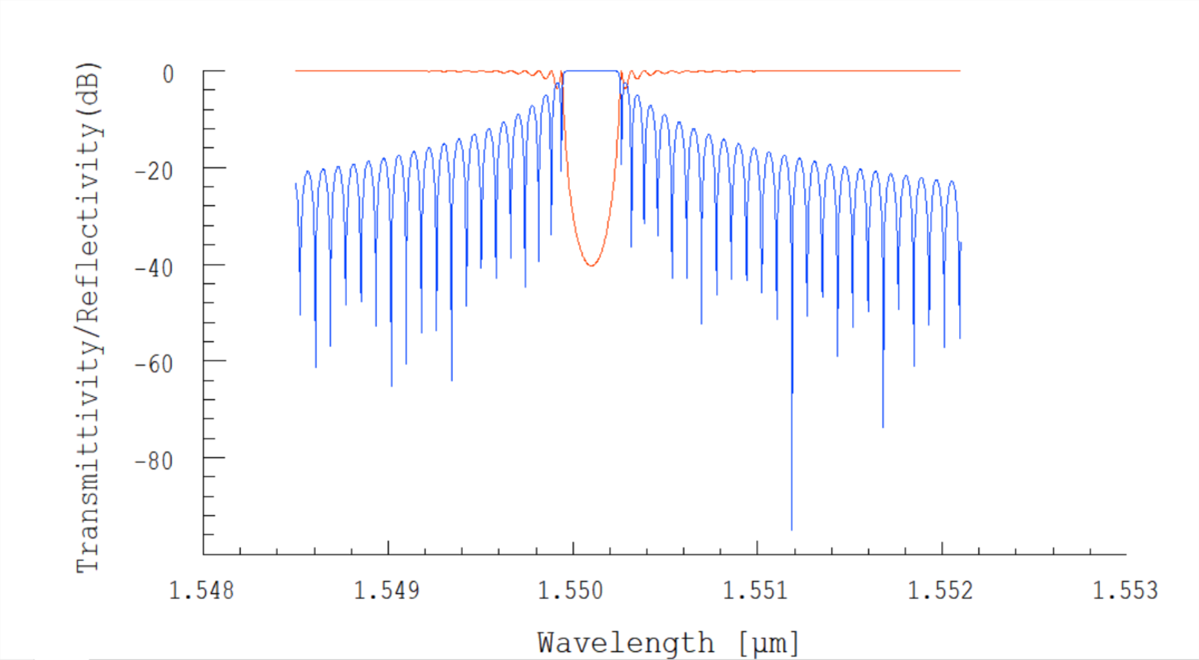

圖2 頻寬為0.3 nm，波長1550.1 nm處均勻FBG的頻譜
在一個設計中也可以有多個光柵。我們設計了一個具有兩個均勻FBG的光柵，其中心波長分別為1548.5 nm和1550.1 nm，頻寬均為0.3 nm。圖3光柵的設置，圖4是光譜。

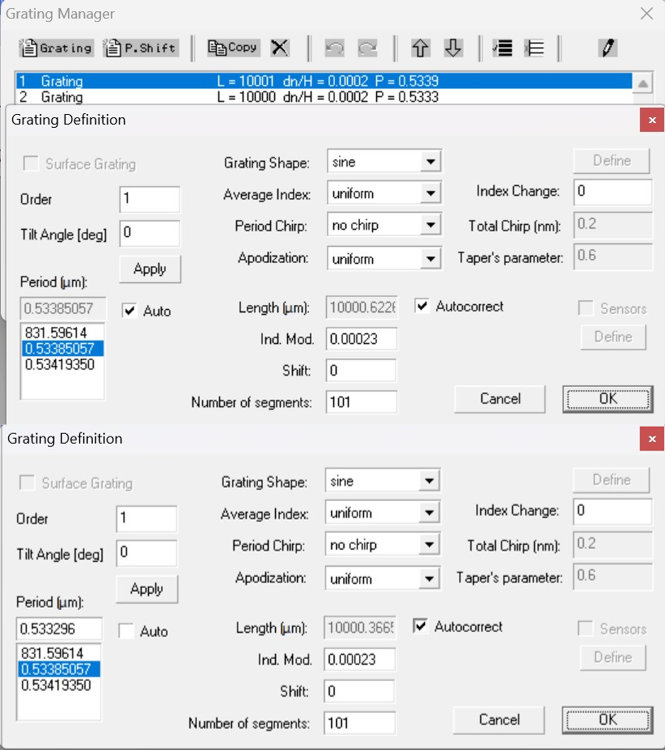

圖3 兩個均勻FBG的“Grating Definition”選項卡設置

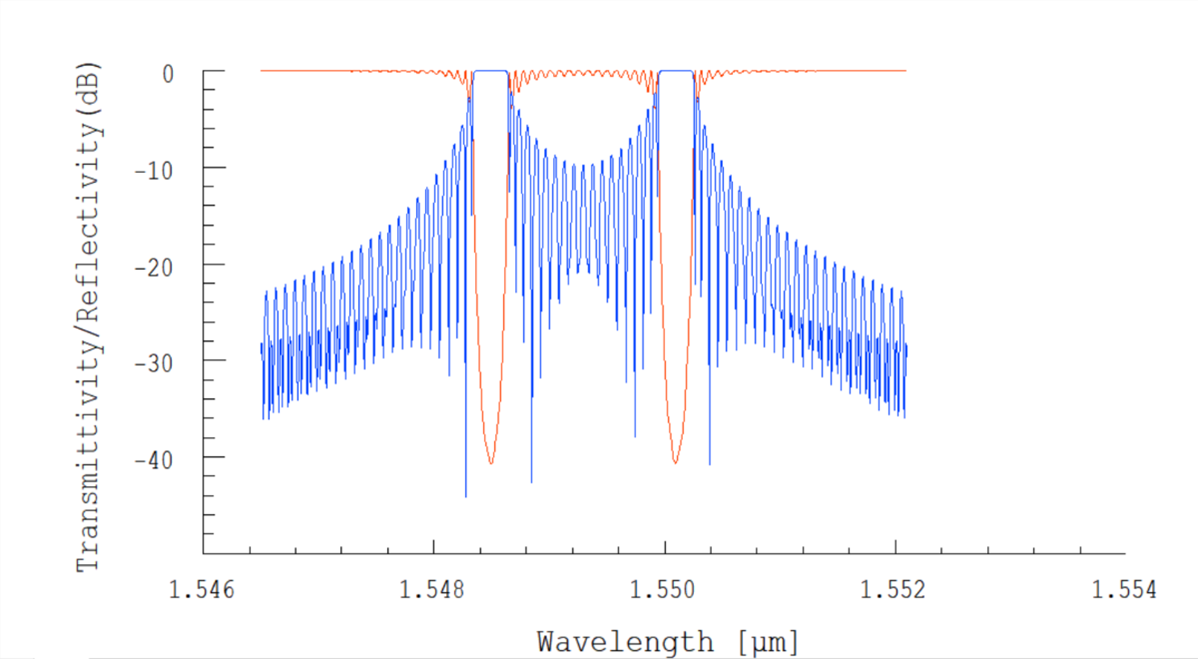

圖4 頻寬為0.3 nm，波長1548.5 nm和1550.1 nm處兩個均勻FBG的頻譜
為了將設計好的FBG輸出到OptiSystem，我們需要保存透射和反射的頻譜。這可以很容易地完成，使用Tools功能表和選擇“Export Complex Spectrum”。匯出格式選擇“OptiSys”格式，並選擇檔案名。

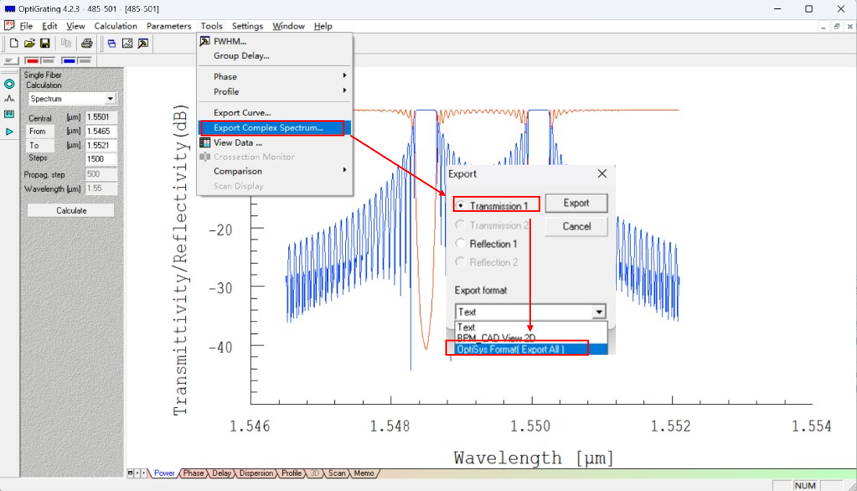

圖5 匯出OptiGrating中的FBG
二、在OptiSystem中導入均勻光纖光柵到OptiGrating component

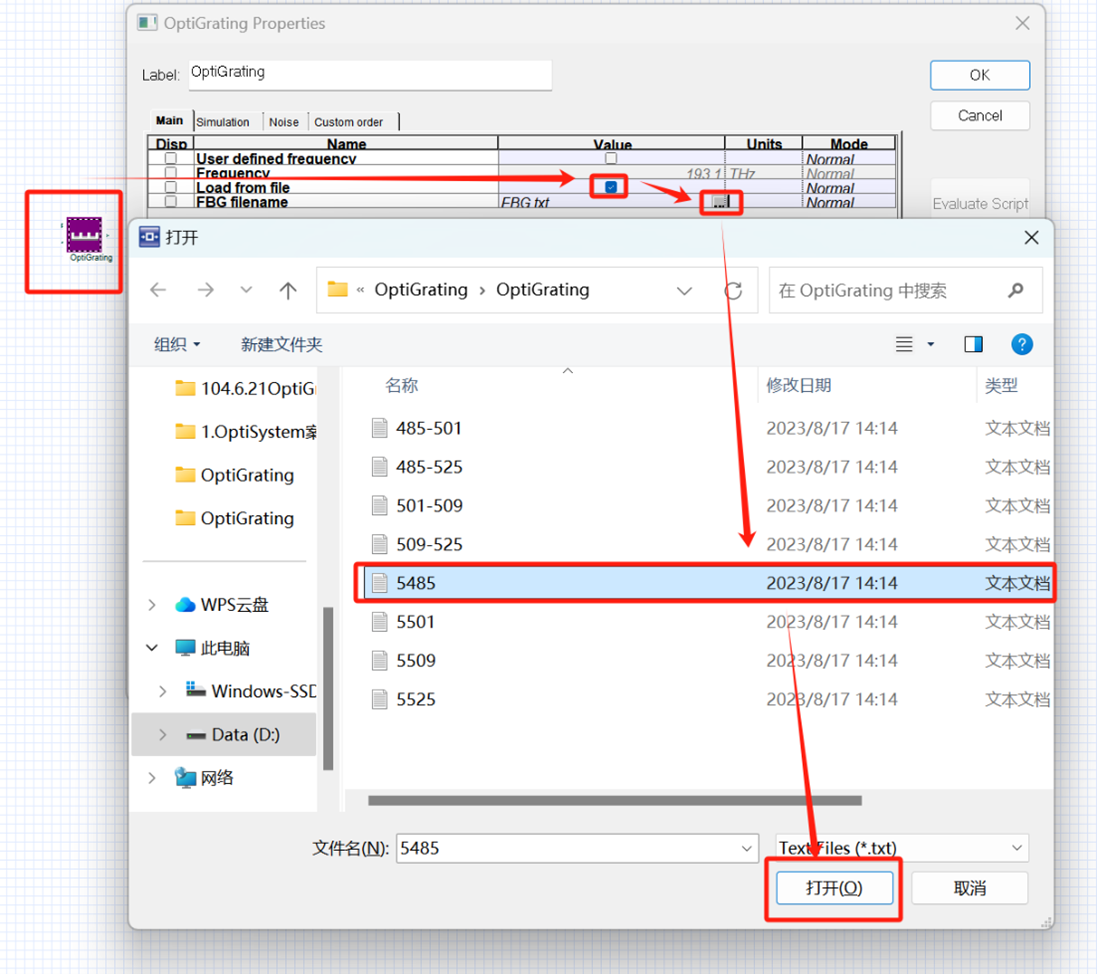

為了在OptiSystem中調用設計，只需在佈局中拖動一個“OptiGrating component”，並選擇生成的“*.txt”檔路徑（圖6）。這將自動匯出在OptiGrating中設計的FBG的傳遞函數到“OptiGrating component”。在案例中，我們將設計的FBG應用於OCDMA網路。
圖6 OptiGrating Component設置

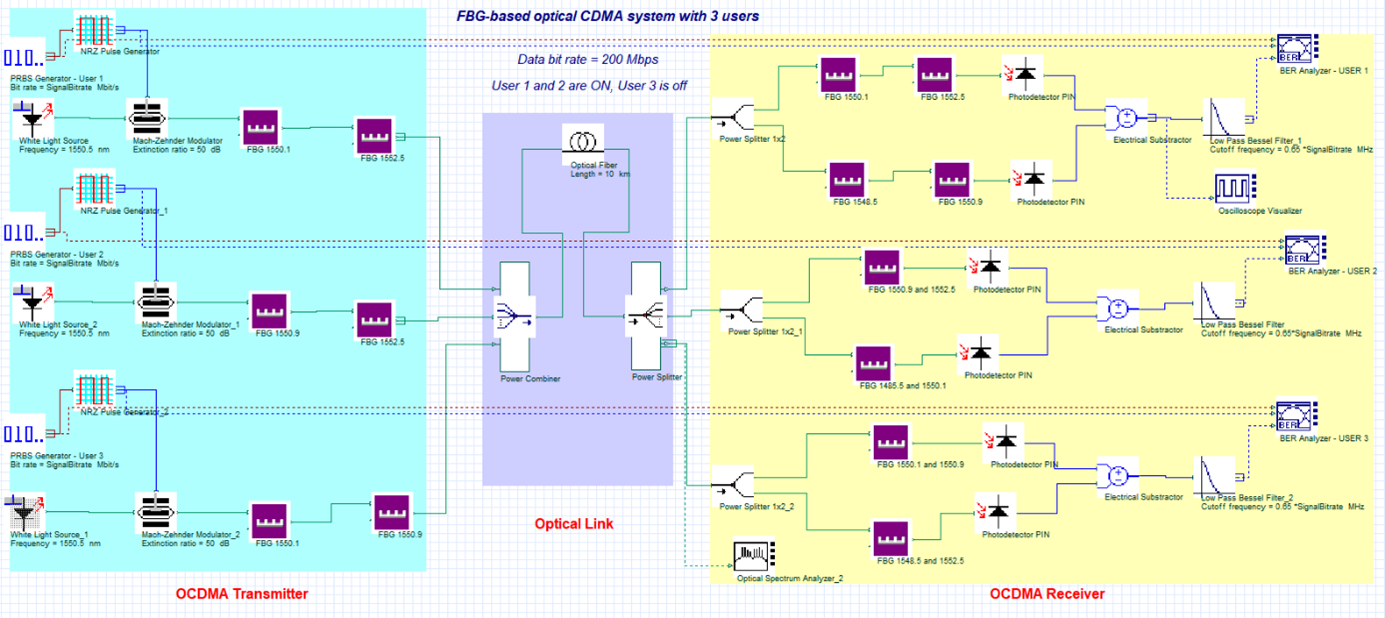

下圖為OptiSystem中OCDMA系統的佈局圖。我們模擬了一個基於3使用者光纖布拉格光柵（FBG）的200 Mbit/s的OCDMA網路。均勻FBG採用修正二次同餘(MCQ)碼實現頻譜振幅編碼。
圖7 OCDMA系統佈局
該信號是NRZ PRBS資料使用馬赫-曾德調製器調製非同調光源而產生的。光鏈路是10km的單模光纖。接收機包括兩個光譜濾波器和兩個光電探測器，通過低通濾波器和誤碼率分析儀執行解碼。在本實驗中，用戶1和用戶2為ON，用戶3為OFF。接下來的兩個圖展示了用戶1和使用者2的編碼資料的頻譜。

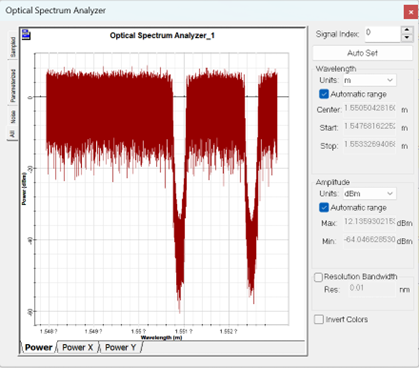

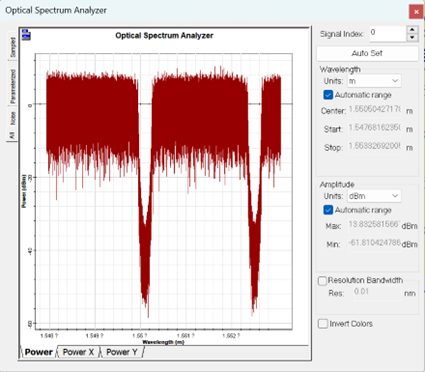

圖8 使用者1和使用者2的編碼資料譜
以下是用戶1和用戶2的眼圖。使用OptiSystem，您可以通過增加用戶、使用不同的OCDMA編碼方案、調製格式或增加傳播長度來分析該系統的性能。

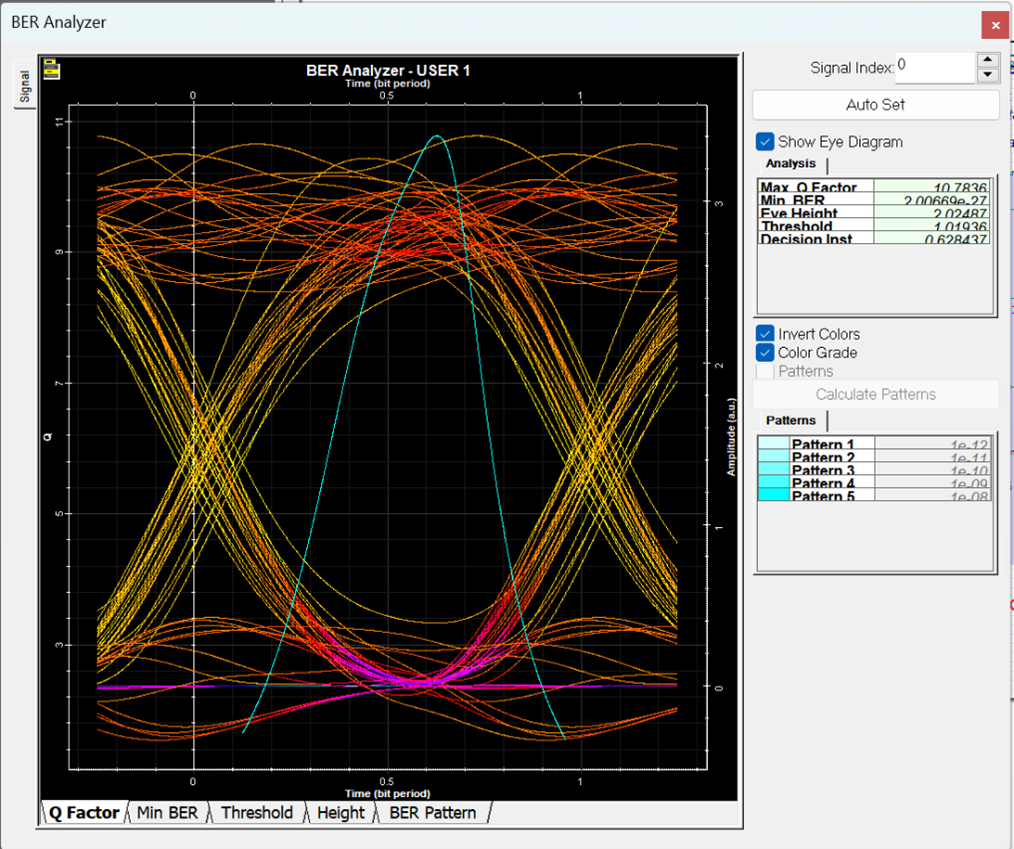

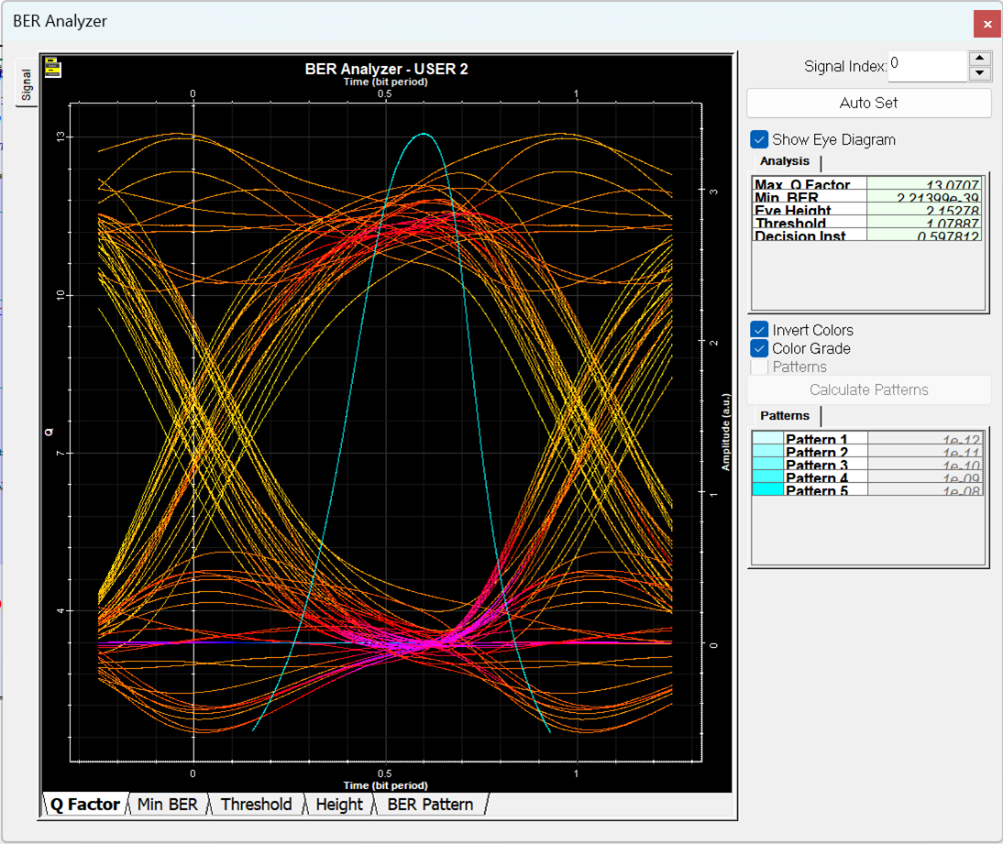

圖9 用戶1和用戶2傳播10公里後的眼圖
|
